Py Union y push tube egokitzen

Axolagabe

8

Eredu

Hodiaren tamaina (metrika)

Py serieak egokitzea

4: 4mm

6: 6mm

8: 8mm

10: 10mm

12: 12mm

14: 14mm

16: 16mm

Jariakor

Airea / Ura (Baldintzapean) / hutsean

Eragiketa presioa

0-1.0MPA

Presio hutsean

-100kpa (10 Torr)

Funtzionamendu tenperatura

-10-60 ℃

Material

Nylon (pa), poliuretanoa (Pu)

Hazbeteko hodia egokitzea

MetrictuCe egokitzea

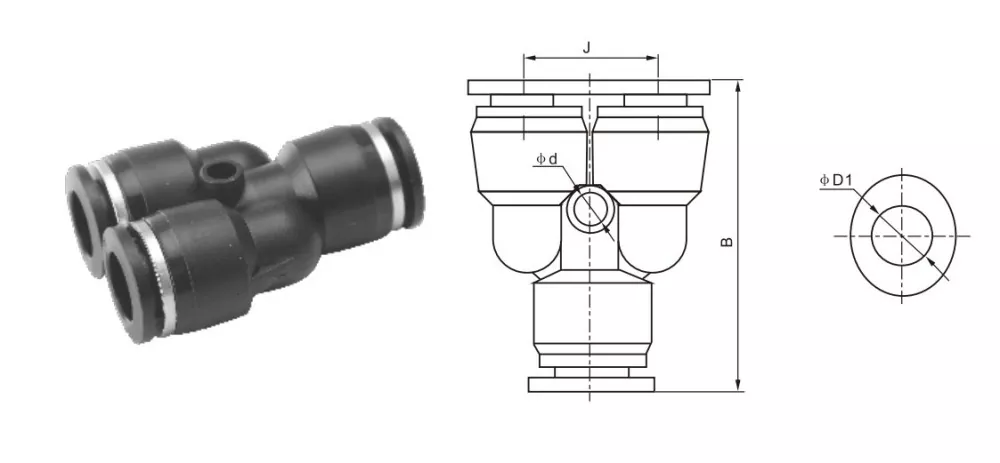

φd

B

J

φd

Py5 / 32

Py-4

4

38

11.6

2.5

Py1 / 4

Py-6

6

39

13.3

3.5

Py5 / 16

Py-8

8

42.5

15.5

4.5

Py3 / 8

Py-10

10

48

38.5

4.5

Py1 / 2

Py-12

12

54

21.5

4

Imperial Hariaren Tamaina Bihurketa Konferentzia Ohikoa

Tamaina inperiala

Gutxi gorabehera. Metrika (mm)

Bihurketa formula

1/8

3,2 mm

1 ÷ 8 × 25.4 = 3.175

5/32

3.97mm

5 ÷ 32 × 25.4 = 3,97

1/4

6,35mm

1 ÷ 4 × 25,4 = 6,35

5/16

7,94mm

5 ÷ 16 × 25.4 = 7,94

3/8

9,53 mm

3 ÷ 8 × 25.4 = 9,53

1/2

12,7 mm

1 ÷ 2 × 25.4 = 12,7
