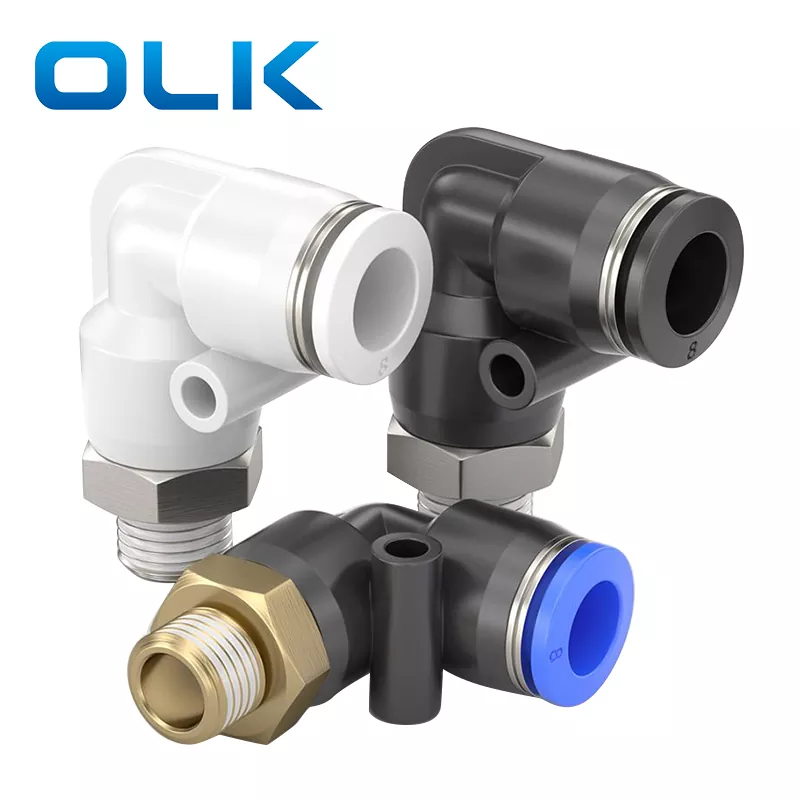

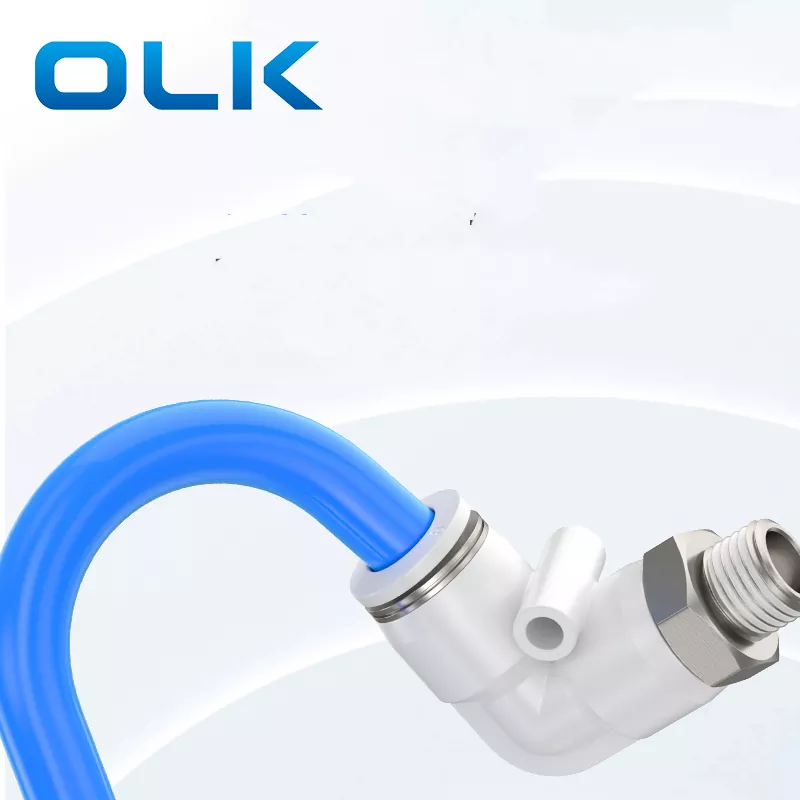

Hodiaren egokitzapeneko PL gizonezko ukondoa 90 graduko ukondo konektorea da, espazio mugatuetan edo hodien birpondekua behar den tokian erabiltzeko.
Produktuaren ezaugarriak: egitura trinkoa, espazio txikientzako egokia; angelu zuzeneko zuzendaritza diseinua, komenigarria da trakea kableatzeko
|
Agindu kodea |
|||
|
Di pl |
8 |
- |
01 |
|
Eredu |
Hodiaren tamaina (metrika) |
|
Hari mota (55 ° Tube zuzeneko haria) |
|
|
4: 4mm |
|
01: G1 / 8 |
|
|
6: 6mm |
|
02: G1 / 4 |
|
|
8: 8mm |
|
03: G3 / 8 |
|
|
10: 10mm |
|
04: G1 / 2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Fluido |
Airea / Ura (Baldintzapean) / hutsean |
|
Eragiketa presioa |
0-1.0MPA |
|
Presio hutsean |
-100kpa (10 Torr) |
|
Funtzionamendu tenperatura |
-10-60 ℃ |
|
Material |
Nylon (pa), poliuretanoa (Pu) |
|
Hazbeteko hodia egokitzea |
Hodi metrikoaren egokitzea |
φd |
R |
A |
B |
H |
E |
φd |
|
PL5 / 32-M5 |
PL4-M5 |
4 |
M m |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5 / 32-01 |
Pl4-01 |
4 |
R1 / 8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5 / 32-02 |
PL4-02 |
4 |
R1 / 4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1 / 4-M5 |
PL6-M5 |
6 |
M m |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1 / 4-01 |
Pl6-01 |
6 |
R1 / 8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1 / 4-02 |
PL6-02 |
6 |
R1 / 4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1 / 4-03 |
Pl6-03 |
6 |
R3 / 8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1 / 4-04 |
PL6-04 |
6 |
R1 / 2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5 / 16-01 |
Pl8-01 |
8 |
R1 / 8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5 / 16-02 |
PL8-02 |
8 |
R1 / 4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5 / 16-03 |
Pl8-03 |
8 |
R3 / 8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5 / 16-04 |
PL8-04 |
8 |
R1 / 2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3 / 8-01 |
Pl10-01 |
10 |
R1 / 8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3 / 8-02 |
Pl10-02 |
10 |
R1 / 4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3 / 8-03 |
Pl10-03 |
10 |
R3 / 8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3 / 8-04 |
Pl10-04 |
10 |
R1 / 2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1 / 2-01 |
Pl12-01 |
12 |
R1 / 8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1 / 2-02 |
PL12-02 |
12 |
R1 / 4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1 / 2-03 |
Pl12-03 |
12 |
R3 / 8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1 / 2-04 |
PL12-04 |
12 |
R1 / 2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
Pl14-03 |
14 |
R3 / 8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
Pl14-04 |
14 |
R1 / 2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
Pl16-03 |
16 |
R3 / 8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1 / 2 |
15 |
50.5 |
27 |
34 |
4 |
|
Izena / mota |
Interfazearen egitura deskribapena |
|
PC ukondoa |
Hodien artikulazioa 90 ° angeluetan okertuta dago, eta beste muturra barrutik gaika da |
|
PL ukondoa |
Mutur bat txertatzen da eta beste muturrak 90º-ko kanpoko haria du |
|
Pv ukondoa |
Bi muturrak hodi txertatze mota dira, 90 ° bihurgunarekin |
Zein material da Pl konektorea?
kobre
Zeintzuk dira konektatzeko hodiaren egokitzapenen izenak?

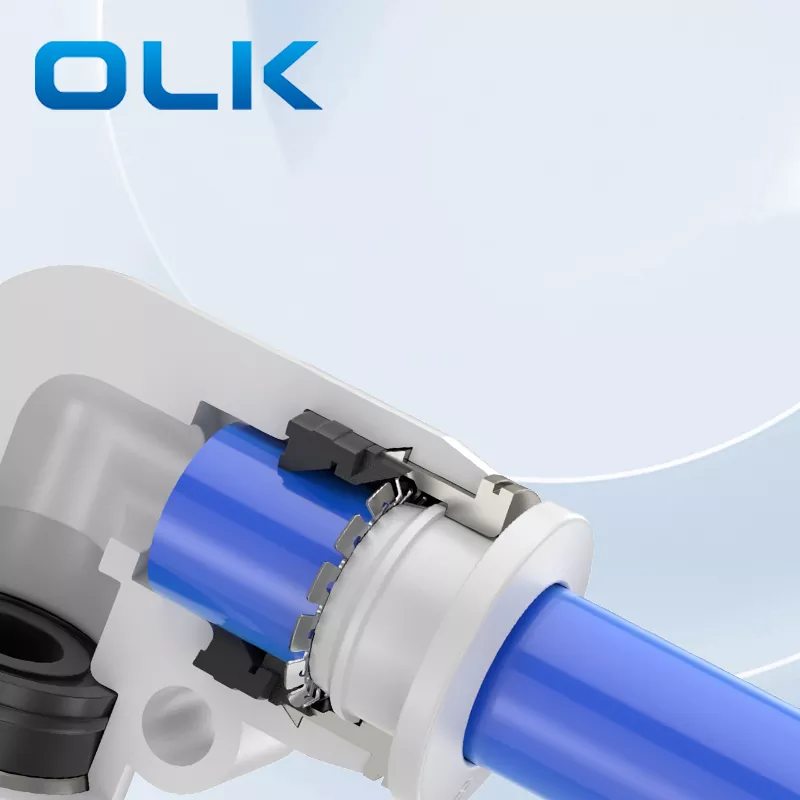

Konektatzeko hodi azkarra, barne egitura egokitzea: oharra, zinka aleazio txartela ezarri, blokeatu udaberrian blokeatu, mahuka blokeatu, itsas zigilatzeko eraztuna, indar handiko plastikoak
Zer motatako plaria da?
Hari metrikoa da, m adierazten du.
Zer esan nahi du "ukondoa" egokitzea pneumatikoetan?
Ukondoaren egokitzea: hodia norabidea aldatzeko aukera ematen duen egokitzapen pneumatikoa, normalean 90 graduko angeluan.
