5/3-ren hiru balbula moten arteko aldeaBalbula Solenoideak
Eskaera egiterakoan 5/3solenoide balbulak, kontrol elektriko bakarra eta bikoitzaz gain, hiru konfigurazio daude: C (solenoide bikoitzeko 5/3 bideko zentro itxia), E (solenoide bikoitzeko 5/3 bideko ihes zentroa) eta P (solenoide bikoitzeko 5/3 bideko presioa zentroa).
| 5/3 modusolenoide balbulasinboloa | Eskaera kodea |
|
|
 |

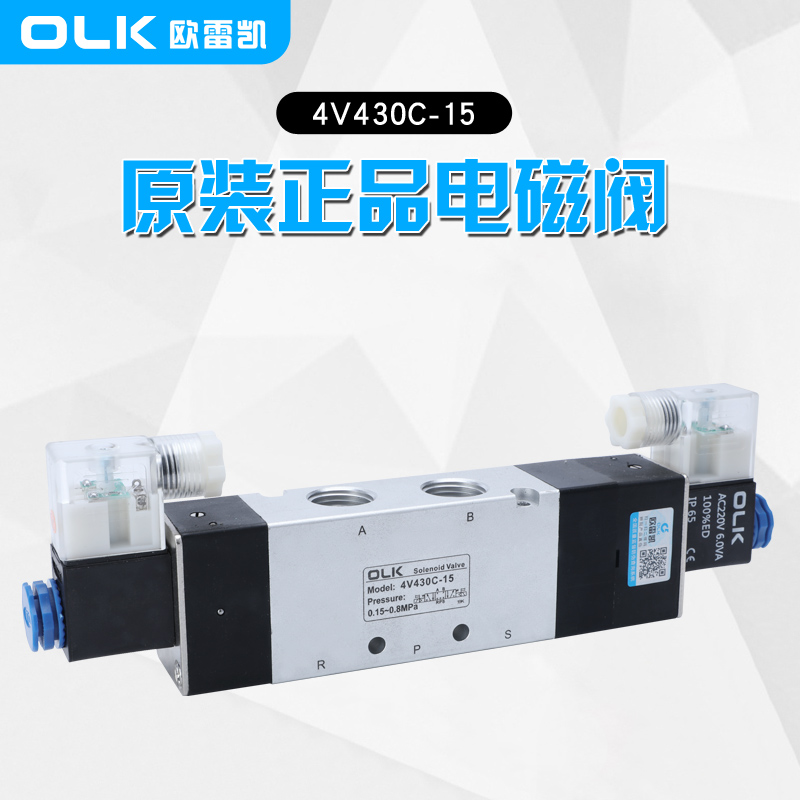

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Solenoide bikoitza 5/3 bideko erdigune itxia |
5/3 balbula normalean itxita dagoen posizioan. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Solenoide bikoitza 5/3 bideko ihes-zentroa |
5/3 balbula normalean irekita dagoen posizioan. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Solenoide bikoitza 5/3 bideko presio zentroa |
5/3 balbula ihes-posizioan. |
Presioa P atakan (hornikuntza-presioa):
Honek solenoide balbularen sarrerako atakan dagoen presioari egiten dio erreferentzia (normalean P gisa etiketatua). Presio hori balbula ireki edo ixten denean fluidoaren emaria kontrolatzeko indarra da.
Presio-zentroaren konfigurazioan, sarrerako (P) presioa beste portuetakoa baino handiagoa da (adibidez, A edo B), eta kontrol-sistemak presio hori kanal egokira bideratzen du.
Erdiko posizioaren ihesa:
Honek egoera deskribatzen dusolenoide balbulaerdiko posizioan dagoenean. Hiru posizioko solenoide balbuletarako, bobina erdiko posizioan dagoenean, ataka guztiak (adibidez, P, A eta B) elkarren artean konektatu daitezke edo ataka zehatzek ihes-bidea sor dezakete.
Erdiko posizioko ihes-konfigurazio tipiko batean, A edo B ataketatik presioa ihes-atalera itzul daiteke (normalean R edo T etiketatua), presioa askatuz. Diseinu hau aplikazio batzuetan erabiltzen da kontrol-seinalerik ez dagoenean sisteman gehiegizko presio pilaketa saihesteko.
Zentro itxia:
Zentro itxiaren konfigurazioan, solenoide balbularen ataka guztiak zigilatzen dira erdiko posizioan dagoenean, hau da, ezin da fluidorik igaro edozein ataketatik.
Diseinu hau sistema erdiko posizioan dagoenean presioa mantentzea edo nahi gabeko fluido-fluxua saihestea beharrezkoa den egoeretan erabiltzen da normalean.
Laburpena:
Presio-zentroa: aldean aplikatzen den presioari egiten dio erreferentziasolenoide balbulaksarrera.
Ihes-zentroa: erdiko posizioan dauden ataka batetik edo gehiagotik fluidoa agor daitekeen egoera deskribatzen du.
Zentro itxia: ataka guztiak itxita dauden egoera deskribatzen du, erdiko posizioan fluido-jarioa saihestuz.
5/3 solenoide balbula baten abantailak 5/2 solenoide balbula batekin alderatuta:
Erdiko posizioaren hainbat aukera:
5/3 solenoide balbula batek hiru lan-posizio ditu, erdiko posizioa egoera desberdinetarako konfigura daitekeela (esaterako, presioa, ihesa edo itxia).
Malgutasun honek presioa mantentzea, presioa agortzea edo balbula desaktibatuta dagoenean edo larrialdi egoeran sistema guztiz zigilatzea ahalbidetzen du, hainbat aplikaziotarako kontrol aukera gehiago eskainiz.
Segurtasun eta Kontrol hobetua:
5/3 solenoide balbulak presioa edo ihes-presioa erdiko posizioan mantentzea aukera dezake, segurtasun-aplikazio kritikoetan nahi gabeko ekintzen aurka babestea eskainiz. Esate baterako, elektrizitatearen hutsegite edo kontrol seinalea galtzen bada, erdiko posizio egokia hautatzeak ekipoak eta langileak babes ditzake.
5/2 solenoide balbula batek, seinalea galtzean, jatorrizko posiziora soilik itzul daiteke eta ezin du antzeko babesik eskaini.
Zilindroaren eraginaren prebentzioa:
5/3 solenoide balbula baten erdiko posizioa zilindroaren eragina arintzeko norabidea aldatzean erabil daiteke. Esaterako, ihes motako erdiko posizioa hautatzeak presio partziala aska dezake norabideak aldatzean, bat-bateko geldialdi edo abiaraztearen ondoriozko inpaktua saihestuz, eta, hortaz, ekipoaren iraupena luzatuz.
A 5/2solenoide balbulaEzaugarri hori ez du, bi noranzkoen artean bizkor alda daitekeelako, eta horrek ekipoan eragina eta higadura eragin dezake kasu batzuetan.
Ondorioa:
5/3 solenoide balbulak abantaila handiak eskaintzen ditu malgutasunean, segurtasunean, inpaktuaren arintzean eta kontrol konplexuan 5/2 solenoide balbularekin alderatuta. Horrek oso baliotsua da funtzionamendu modu anitz, segurtasun hobetua eta ekipoen inpaktua murrizten duten aplikazioetan. Bien bitartean, 5/2 solenoide balbula, egitura sinpleagoarekin eta kostu baxuagoarekin, kontrol konplexua behar ez den sistemetan erabili ohi da.
-
