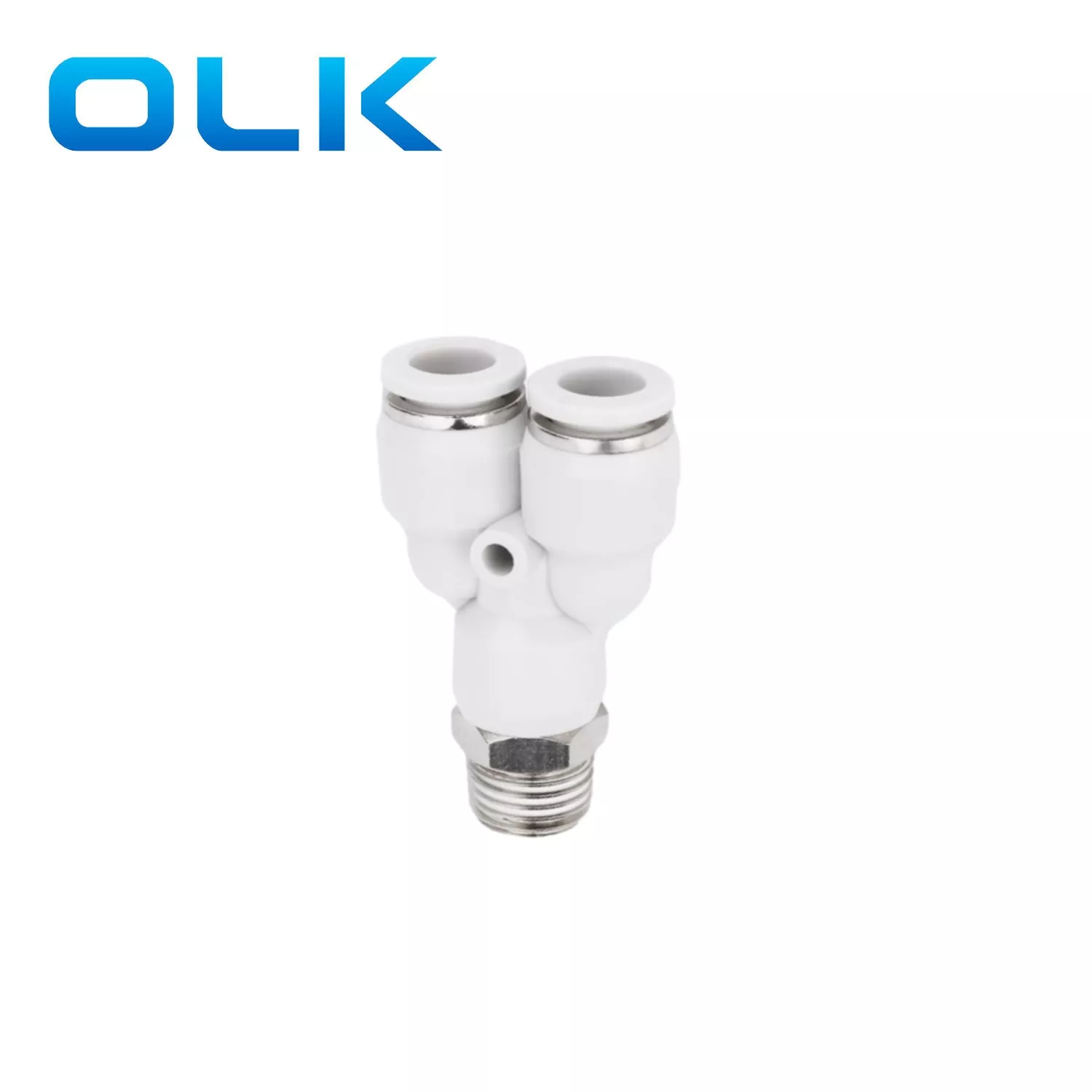

Px y motako hodia egokitzea push-to-connect Design.easy instalazioa da. Itxura orokorra Y formakoa da, aire fluxua egokiagoa den fluxu leunagoa da. Eta aire bide nagusia zuzenean konektatuta dago. Normalean gasaren bereizketa edo hoditeria osagarriak sistema pneumatikoetan erabiltzen dira.
PX kobreaz eta ez da korrosio erraza.
|
Agindu kodea |
|||
|
Px |
8 |
- |
01 |
|
Eredu |
Hodiaren tamaina (metrika) |
|
Hari mota (55 ° Tube zuzeneko haria) |
|
PX serieak egokitzea |
4: 4mm |
|
01: G1 / 8 |
|
|
6: 6mm |
|
02: G1 / 4 |
|
|
8: 8mm |
|
03: G3 / 8 |
|
|
10: 10mm |
|
04: G1 / 2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
Px y motako hodia egokitzea
|
Fluido |
Airea / Ura (Baldintzapean) / hutsean |
|
Eragiketa presioa |
0-1.0MPA |
|
Presio hutsean |
-100kpa (10 Torr) |
|
Funtzionamendu tenperatura |
-10-60 ℃ |
|
Material |
Nylon (pa), poliuretanoa (Pu) |
|
Hazbeteko hodia egokitzea |
Hodi metrikoaren egokitzea |

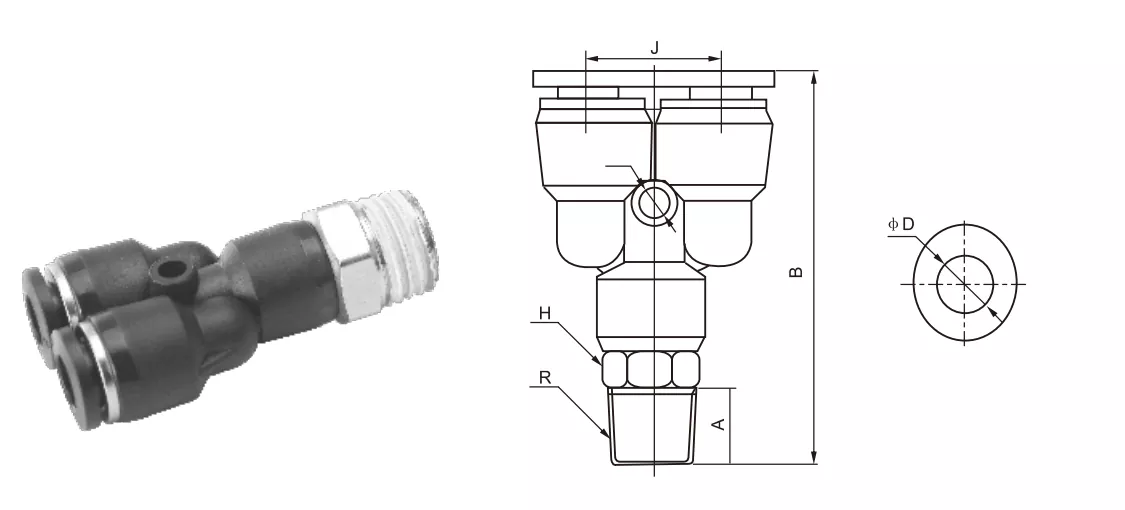

φd |
R |
A |
B |
E |
J |
φd |
|
PX5 / 32-M5 |
PX4-M5 |
4 |
M m |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5 / 32-01 |
Px4-01 |
4 |
R1 / 8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5 / 32-02 |
PX4-02 |
4 |
R1 / 4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1 / 4-M5 |
PX6-M5 |
6 |
M m |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1 / 4-01 |
Px6-01 |
6 |
R1 / 8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1 / 4-02 |
PX6-02 |
6 |
R1 / 4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1 / 4-03 |
Px6-03 |
6 |
R3 / 8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1 / 4-04 |
Px6-04 |
6 |
R1 / 2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5 / 16-01 |
Px8-01 |
8 |
R1 / 8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5 / 16-02 |
PX8-02 |
8 |
R1 / 4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5 / 16-03 |
Px8-03 |
8 |
R3 / 8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5 / 16-04 |
Px8-04 |
8 |
R1 / 2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3 / 8-01 |
PX10-01 |
10 |
R1 / 8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3 / 8-02 |
PX10-02 |
10 |
R1 / 4 |
10 |
58 |
17 |
19 |
4 |
|
PX3 / 8-03 |
PX10-03 |
10 |
R3 / 8 |
10 |
58 |
17 |
19 |
4 |
|
PX3 / 8-04 |
PX10-04 |
10 |
R1 / 2 |
11 |
59 |
21 |
19 |
4 |
|
PX1 / 2-01 |
Px12-01 |
12 |
R1 / 8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1 / 2-02 |
PX12-02 |
12 |
R1 / 4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1 / 2-03 |
PX12-03 |
12 |
R3 / 8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1 / 2-04 |
PX12-04 |
12 |
R1 / 2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3 / 8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1 / 2 |
12 |
|
|
|
|
|

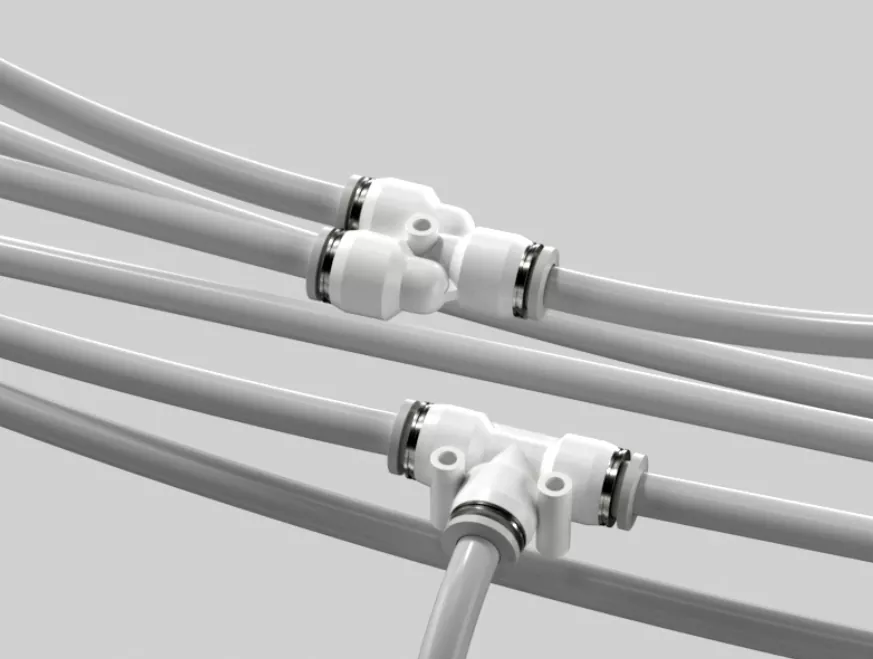

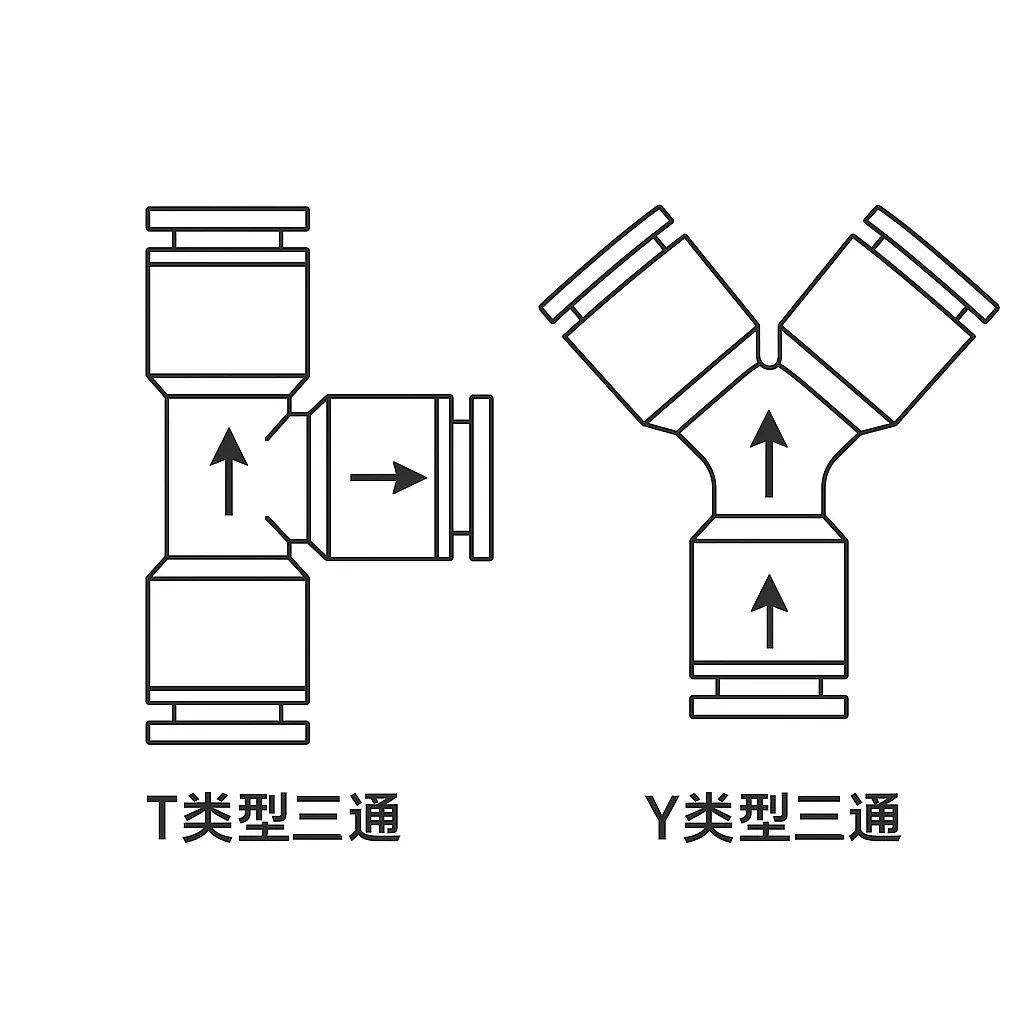

T eta Y formako hodien egokitzapenaren arteko antzekotasunak eta desberdintasunak: |
|
|
Tee Fitting (PB, PD) |
Modua "T" egitura "T" egitura pneumatikoa eta 90 ° angeluetan gurutzatzen da |
|
Y egokitzea (PX) |
"Y" egitura "Y" egitura eta flood fluxuaren norabidea bezala egokitzen da, fora-fluxu egokiagoa |
|
T-ShapePneumatiko egokitzapenarekin alderatuta, Y-ShapeDair konektorearen moldatzailea leunagoa da eta erresistentzia gutxiago du |
|
Zeintzuk dira Y motako aireko egokitzapenaren ezaugarriak T motako pneumatikoen egokitzapenarekin alderatuta?
T itxurako egokitzapen pneumatikoarekin alderatuta, Y formako aire konektorearen fluxua leunagoa da eta erresistentzia gutxiago du
Zein da PX Y motako hodia eragiketa presioa egokitzeko?
PX Egokitzapen pneumatikoa Funtzionamenduko presioa 0-1.0MPa da.
