Konektatu azkar hodi egokitzeak konexio segurua ahalbidetzen du hodi guztia modu guztian sakatzean.
Hodia kentzeko, lehenik eta behin askatu askatzeko mahuka barrutik uniformeki udaberriko lepoa irekitzeko, eta orduan hodia erraz atera daiteke.
Konektatu azkarren hodi-hornidura TYBE sistema pneumatikoan erabiltzen da
Hainbat motatako hodia pneumatikoek hodi pneumatikoko sistema guztiak topa ditzakete
Instalatu ondoren ere, hodiaren norabidea libreki aldatu daiteke
Nikelez estalitako letoizko gorputza korrosioaren froga eta kutsadura da
R eta NPT hari guztiek zigilatzeko efektua du.
Hari zuzen guztiak o eraztun estandarrak dira.
Hariaren zehaztapenaren konparazio taula pneumatikoetarako
| 55 ° Taper hodi haria | |||||
| Klabe | 01 | 02 | 03 | 04 | 06 |
| Hari | R1 / 8 | R1 / 4 | R3 / 8 | 1/2 | R3 / 4 |
| 55 ° Tube zuzeneko haria | |||||
| Klabe | G01 | G02 | G03 | G04 | G06 |
| Hari | G1 / 8 | G1 / 4 | G3 / 8 | G1 / 2 | G3 / 4 |
| Hari metrikoa | |||||
| Klabe | M3 | M m | M6 | ||
| Hari | M3X0.5 | M5x0.8 | M6x1.0 | ||
| 60 ° Taper hodi haria | |||||
| Klabe | N01 | N02 | N03 | N04 | N06 |
| Hari | NPT1 / 8 | NPT1 / 4 | NPT3 / 8 | NPT1 / 2 | Npt3 / 4 |
| Zelai fina altua | |||||
| Klabe | U10 | ||||
| Hari | 10-32unf | ||||
Oharra: OLK egokitze pneumatikoak lehenetsitako taulen hariarekin bidaltzen dira. Beste hari mota batzuk (adibidez, paraleloak, metrikoak, NPT, etab.) Beharrezkoak dira, jakinarazi gure OLK salmentako taldeari eskaera egitean.
Hari arruntak eta hari estandarrak konektatzeko hodi azkartzeko
| Hari mota | Hari kodea | Hari forma | Hari angelua (α) | Bat datorren mota | Estandarrak | Kode estandarra | Erakunde estandarra |
| BSPP (zilindrikoa, zigilatzea ez da) | G | Barnekoa / kanpoaldea | 55 ° | Paraleloan / paraleloan | ISO 2003ko 228-1 | ISo | ISO - Normalizaziorako Nazioarteko Erakundea |
| BSPP | Barnekoa / kanpoaldea | 55 ° | Paraleloan / paraleloan | GB / T 7307 2001 | Gm | SAC - Txinako normalizazio administrazioa | |
| Pf | Barnekoa / kanpoaldea | 55 ° | Paraleloan / paraleloan | BS 228-1 2003 | Bs | BSI - Britainia Handiko Erakundea | |
| Jis b 0202 | Hura | Jisc - Japoniako Industria Arau Batzordea | |||||
| Ks b 0221 | Ks | Kats - Teknologia eta Arauetako Koreako Agentzia | |||||
| BSPT (kongaped, zigilatzea) | Rp | Barne- | 55 ° | Tapered / paraleloa | ISO 7-1 | ISo | ISO - Normalizaziorako Nazioarteko Erakundea |
| Rc | Barne- | Tapered / paraleloa | GB / T 7306-1987 | Gm | SAC - Txinako normalizazio administrazioa | ||
| R | Kanpoko | Tapered / paraleloa | BS 21 1985 | Bs | BSI - Britainia Handiko Erakundea | ||
| S BSP | Barnekoa / kanpoaldea | 55 ° | Tapered / Tapered | Jis b 0203 | Hura | Jisc - Japoniako Industria Arau Batzordea | |
| PT | Barnekoa / kanpoaldea | Tapered / Tapered | Ks b 0222 | Ks | Kats - Teknologia eta Arauetako Koreako Agentzia | ||
| NPSC (barneko amerikarra) | Nsc | Barne- | 60 ° | Tapered / paraleloa | ANSI B1.20.1-1983 | Ansi | ANSI - American Standards Institute |
| GB / T 12716-2002M | Gm | SAC - Txinako normalizazio administrazioa | |||||
| Npt (amerikar marmoa) | Npt | Barnekoa / kanpoaldea | 60 ° | Tapered / Tapered | ANSI B1.20.1-1983 | Ansi | ANSI - American Standards Institute |
| GB / T 12716-2002M | Gm | SAC - Txinako normalizazio administrazioa | |||||
| Hari metrikoa | M | Barnekoa / kanpoaldea | 60 ° | Paraleloan / paraleloan | ISO 261-1998 | ISo | ISO - Normalizaziorako Nazioarteko Erakundea |
| GB / T 1193-2003 | Gm | SAC - Txinako normalizazio administrazioa |

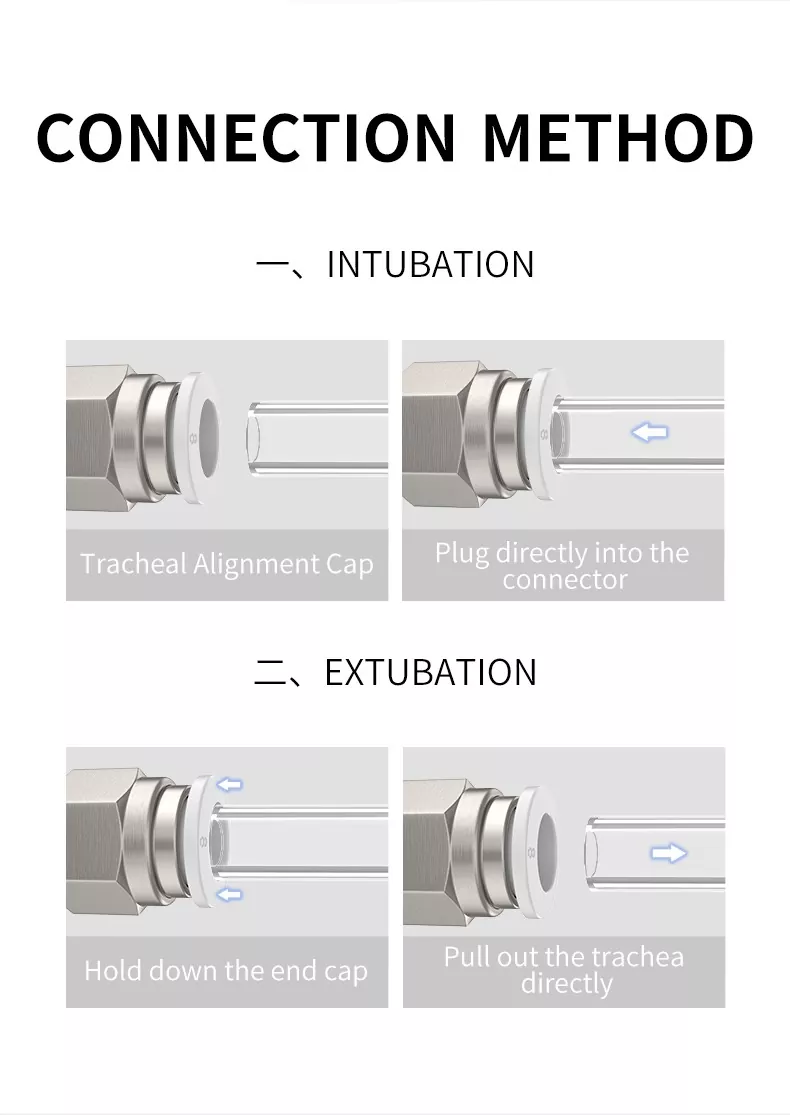

1. Malgaren azken sekzioa bertikala dela baieztatzeko, ez dago marrazkirik gabeko marrazkirik. Mahuka ez da eliptikoa.
2. Ziurtatu mahuka mahuka muturrean txertatuta dagoela baieztatu. Aireko ihesa dago.
3. Ziurtatu mahuka txertatu ondoren mahuka aterako ez dela baieztatzen.
1.. Hodia deskonektatu aurretik, ziurtatu hodiaren barruko presioa '0' dela baieztatzen.
2. Sakatu kaleratze eraztuna behealdean eta atera hodia. Ohar-eraztuna ez da lekuan sakatzen, hodi ez da tira edo tentsio egin daiteke. Hodi hondakinak hodiaren barruan egon daitezke.
