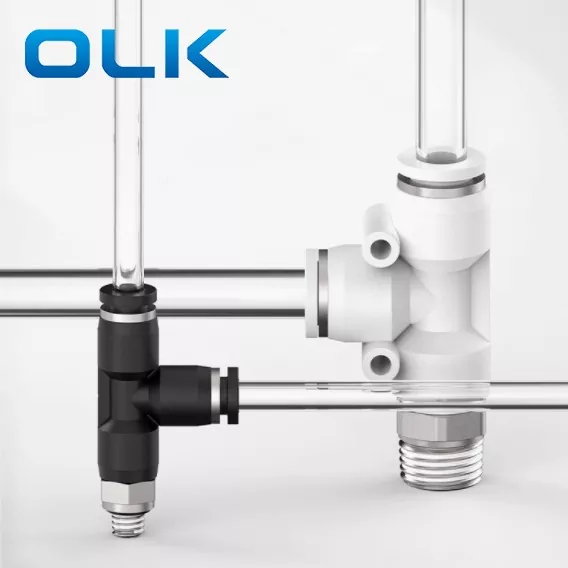

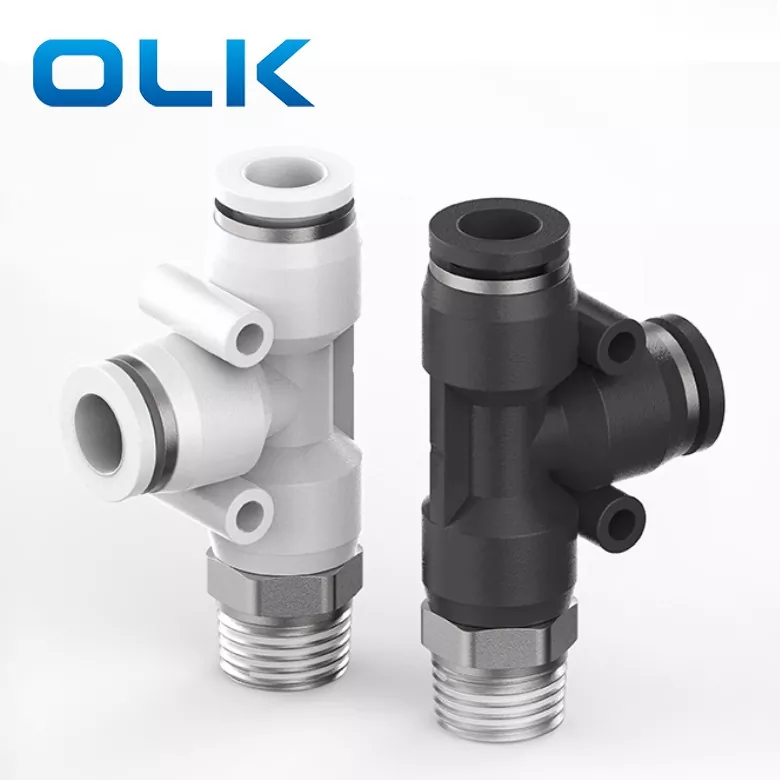

Black,White,BluePD Run Tee Push In Tube Fitting Y-motako hiru noranzko sartze-hokutura bat da, aire-iturri bat bi irteeratan banatzeko diseinatua. Aproposa da bat-bi-irteera konexio pneumatikoa behar duten sistemetarako.
PD egokitzea Ezaugarri nagusiak: Y formako diseinua airearen banaketa eraginkorra izateko; Push-to-connect muturrak instalatzeko erraza izateko; Bide malgua norabide anitzeko hodietarako
|
Eskaera kodea |
|||
|
PD |
8 |
-- |
01 |
|
Eredua |
Hodiaren tamaina (metrikoa) |
|
Hari mota (55° hodi zuzeneko haria) |
|
PD serieko doikuntza |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Fluidoa |
Aire/ura (baldintzatua)/hutsean |
|
Funtzionamendu-presioa |
0-1.0Mpa |
|
Huts-presioa |
-100Kpa (10 Torr) |
|
Funtzionamendu-tenperatura |
-10-60 ℃ |
|
Materiala |
NYLON (PA), poliuretanoa (PU) |
|
Hazbeteko hodi-egokia |
Hodi metrikoen egokitzea |
φD |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|

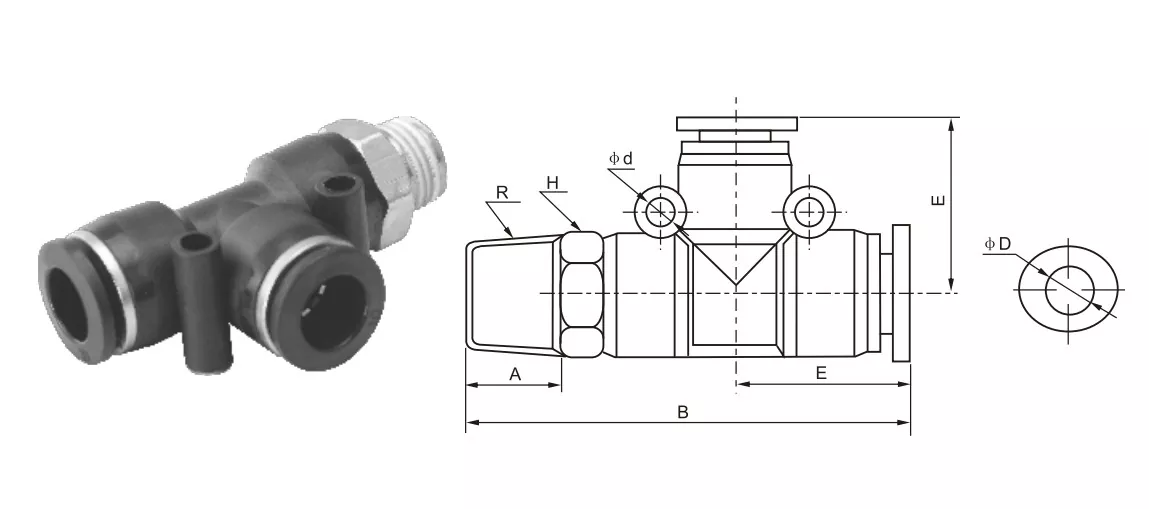

Izena/mota |
Interfazearen Egituraren Deskribapena |
|
Run Tee (PD) |
Aire-fluxu nagusia zuzena da, eta adarrak bertikalki ateratzen dira |
|
Branch Tee (PB) |
Bi interfaze angelu zuzenetan konektatuta daude, bat "T" adarrean |
|
Kamiseta berdina |
Tamaina bereko hiru ataka |
Zer esan nahi du "RUN TEE" konektoreen doikuntzan?
Tee "T formako konektorea (tee) esan nahi du hiru interfazeekin;
'Run' kanal nagusiari egiten dio erreferentzia (aire-fluxu nagusiaren norabidea lerro zuzena da);
Beraz, 'Run Tee'-k kanal nagusia zuzen-zuzen dagoela esan nahi du, eta adar bat bertikalki ateratzen dela erdian.
