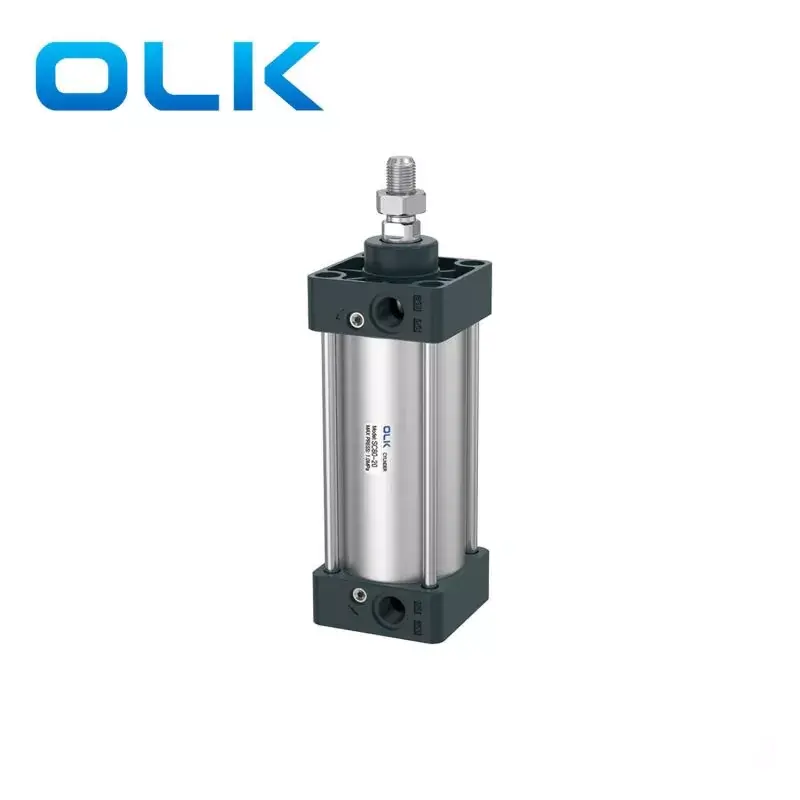

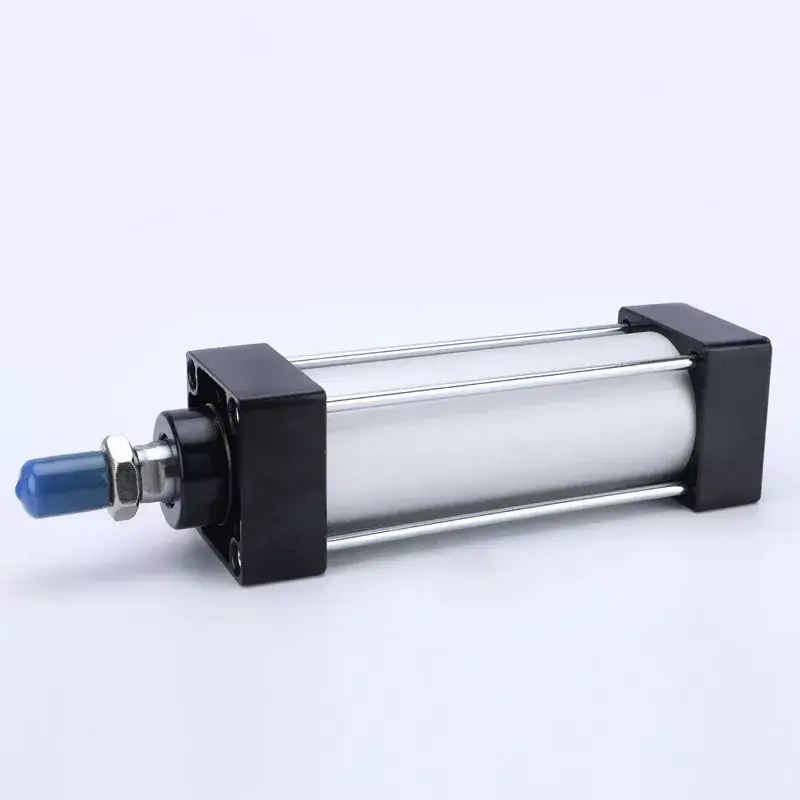

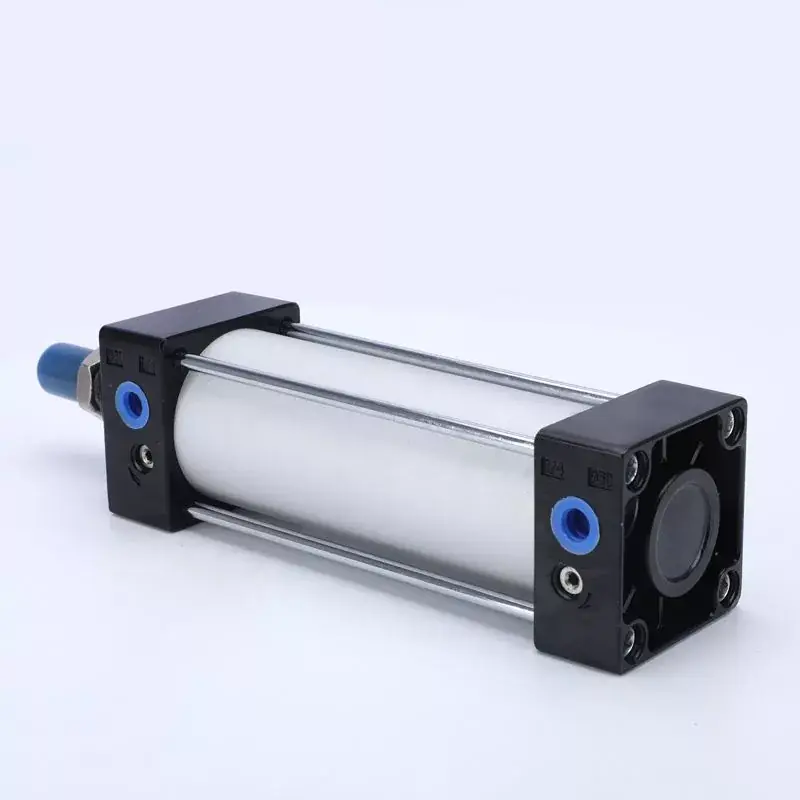

SC serieko zilindro estandarra

Model:SC 80X80

Ongi etorri gurekin handizkako SC Series Standard Zilindrora, bezeroen eskaera bakoitza 24 orduko epean erantzuten ari da. Ouleikai (OLK) fabrikatzaile profesionala da, SC serieko zilindroak eman nahi dizkizugu eta salmenta osteko zerbitzu onena eta puntualki entrega eskainiko dizugu.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25 mm - 1000 mm
Action:
Ekintza Bikoitza
Cushion:
Aire kuxin erregulagarria
Working Pressure:
0,1-1,0 Mpa (14-145 Psi)

Bidali kontsulta

Produktuaren Deskribapena

OLK Txinako fabrikatzailea eta hornitzailea da, batez ere SC Series Standard Zilinder ekoizten duena, urte askotako esperientziarekin. Espero dut zurekin negozio-harremana eraikitzea. SC serieko zilindro pneumatiko estandarrak material arinekin fabrikatzen dira, hala nola aluminiozko aleazioan, eta ondorioz, pisua murrizten da eta horrek ekipoen eraginkortasuna hobetzen laguntzen du. Diseinu trinkoa eta tamaina txikia dute, espazio mugatuetan instalatzeko aukera ematen dutenak, espazio mugak dituzten eszenatokietarako egokiak. ISO 15552 zilindro estandarrekin alderatuta, diametro bereko SC serieko zilindroek luzera txikiagoa dute. Haien kuxinen doikuntza leunagoa da.

Eskuragarri dauden tamaina eta eredu askotarikoekin, automatizazio-ekoizpen-lerroen, ontziratzeko makinen eta aplikazio robotikoen eskakizunak betetzen dituzte, bultzada eta biraketa lineala bezalako funtzioak barne.

OLK, Txinako fabrikatzaile pneumatiko gisa, diametro eta trazu ezberdineko zilindroak diseinatu eta ekoitzi ditzake bezeroaren eskakizun zehatzen eta benetako beharren arabera. Gainera, zilindro-osagaiez horni daitezke, hala nola CA, CB, bridak eta osagarriak. SC serieko zilindro pneumatiko estandarrak prezio lehiakorrak eskaintzen ditu, bezeroei kostu-eraginkortasun handiagoa eskainiz.

OULEIKAI SC serieko zilindro estandarra aluminio aleazioko materiala erabiliz Produktuaren ezaugarriak

SC serieko zilindro estandarraren ezaugarriak:

1. Gure konpainiaren zilindro pneumatiko estandarra.

2. Pistoi zigiluak alde biko zigilatzeko egitura berezi bat hartzen du, tamaina trinkoa, olioa biltegiratzeko funtzioarekin.

3. Hagaxka motako zilindroa da, aurrealdeko eta atzeko estalkiak zutabeekin aluminiozko hodiaren zilindroaren gorputzera konektatuta daude, fidagarritasun ona bermatuz.

4. IS015552 zilindro estandarrekin alderatuta, SC serieko zilindroek luzera txikiagoak dituzte zilindroaren diametro berdinerako.

5. Zilindroaren kuxinaren doikuntza leun.

6. Zilindroen eta zilindroen muntatzeko osagarrien hainbat zehaztapen eskuragarri daude bezeroak aukeratzeko.

7. Tenperatura altuko erresistenteak zigilatzeko materialak aukeratzen dira zilindroak 150 °C arteko baldintzetan normal funtziona dezan.

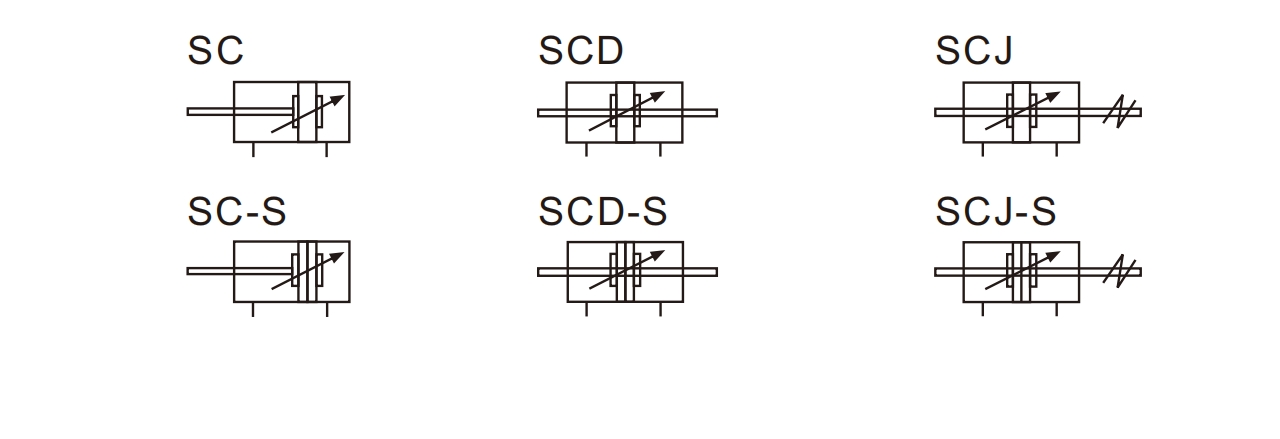

SC serieko zilindro estandarraren ikurra:

ordenatzeko kodea
SC	50	-	50	-	20	-	S
Eredua	BORE		IKUSUA		Trazu erregulagarria		Magent	-
SC: Efektu Bikoitzeko Zilindro Estandarra					10:10 mm		HUTSUNA: imanik gabe		Zigilu kodea	MUNTATZEA	HARI MOTA
SCD: Bikote bikoitza efektu bikoitzeko zilindroa					20:20 mm		S: imanarekin		hutsik: TPU	LB	HUTSUNA:PT
SCJ: Ibilbide erregulagarria den bikoitza bikoitzeko zilindroa					30:30 mm				N: NBR	FA	T:NPT
					40:40 mm				H:FKM/VITOM	FB	G:G
					50:50 mm					CA
					75:75 mm					CB
					100:10 mm					TC

SC serieko zilindro estandarraZehaztapen-parametro estandarrak：

Zuloaren tamaina (mm)	32	40	50	63	80	100
Aktore modua	Ekintza Bikoitza
Lanerako bitartekoa	Aire garbitua
Lan-presioa	0,1-1,0 MPa (14-145 Psi)
Froga Presioa	1,5 Mpa (215 Psi)
Laneko tenperatura-tartea	'-20-80 ℃
	30-800
Buffering modua	Egokigarria
Buffering Distantzia (mm)	21				28	29
Portuaren tamaina	PT1/8	PT1/4		PT3/8		PT1/2

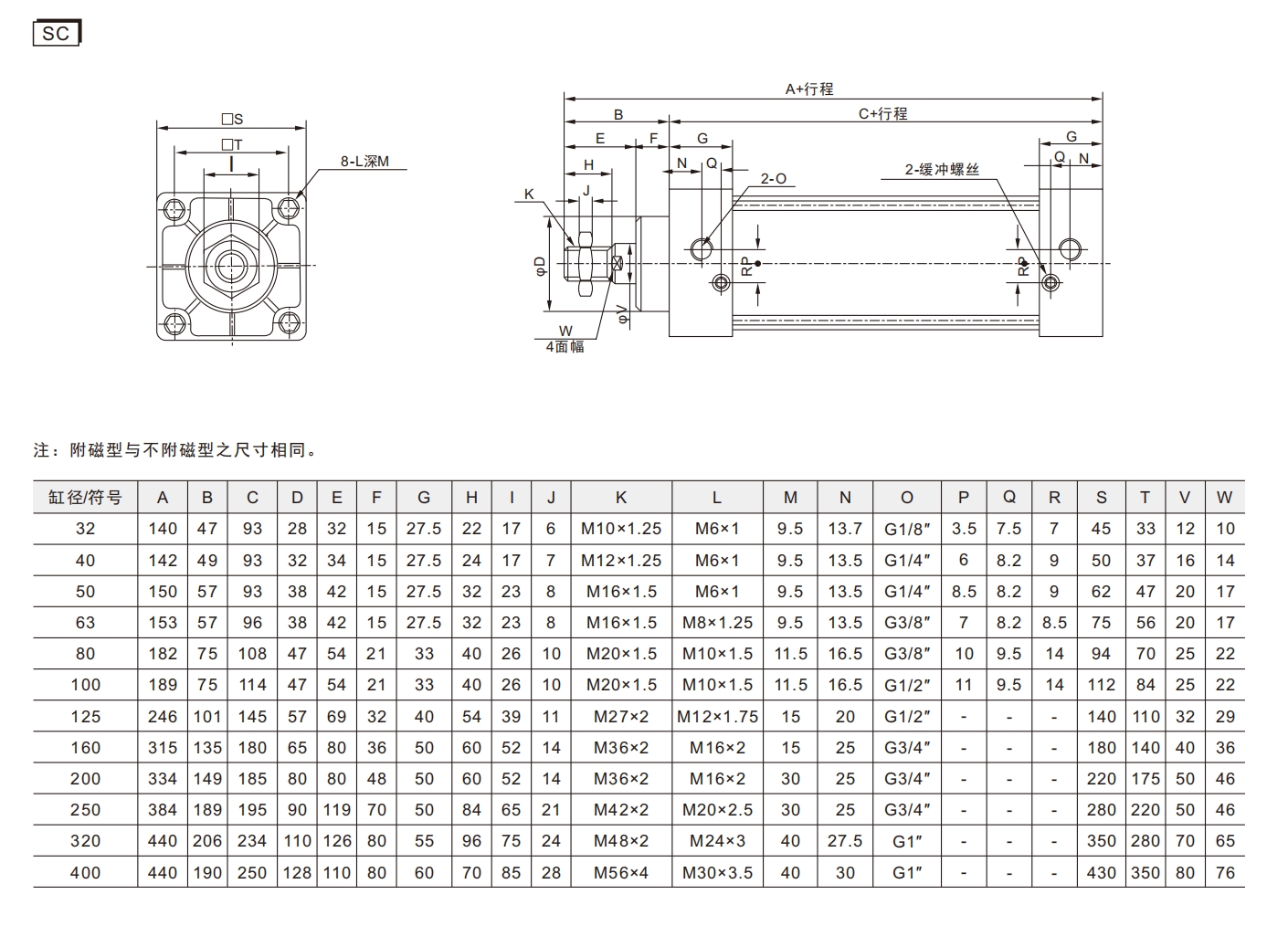

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1,25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1,25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1,5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1,5	M8X1,25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1,75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2,5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3,5	40	30	G1''	-	-	-	430	350	80	76

Kalitate koherentea SC zilindro guztietan

OLK SC serieko zilindro estandar guztiak YCC zigilatzeko sistemekin fabrikatzen dira estandar gisa, ez ohiko O-eraztunekin. Hau nahita diseinatutako aukera bat da, zigilatzeko errendimendu egonkorra, isurketa baxua eta zerbitzu-bizitza luzea bermatzeko, batez ere etengabeko eta maiztasun handiko funtzionamenduetan.

O-eraztun tradizionalekin alderatuta, YCC zigiluak zigilu dinamiko hobea eta higadura erresistentzia hobeak eskaintzen ditu, zilindroak presio-aldaketetan eta ziklo errepikatuetan errendimendu fidagarria mantentzeko aukera emanez. Horrek nabarmen murrizten ditu ihes goiztiarrak eta mantentze-tarteak luzatzen ditu.

Horrez gain, OLK PNEUMATICek hormaren lodiera eta materialaren zehaztapen estandarrak zorrotz jarraitzen ditu. Ez dago zilindro-hodietan edo funtsezko osagaietan material murrizketarik edo kostu-mozketarik. Pieza bakoitza indar nahikoarekin ekoizten da benetako aplikazio industrialetan iraunkortasuna eta segurtasuna bermatzeko.

OULEIKAI (OLK) SC zilindroak mekanizazio zehaztasun handiarekin eta tolerantzia estuekin fabrikatzen dira, pistoi mugimendu leuna, irteerako indar egonkorra eta kokapen errendimendu koherentea bermatuz.

Zigilatzeko aukeraketatik materialen kontrolera eta doitasuneko mekanizazioraino, SC zilindro bakoitza bezeroek fida dezaketen kalitate fidagarria emateko eraikita dago, paperean ez ezik, epe luzerako erabileran.

Ohiko galderak:

G: Zein da SC serieko aire zilindroan erabiltzen den lan-presio-barrutiaren eta Froga-presioaren arteko aldea?

A: Laneko presioaren barrutia: barruti honen barruan, zilindroak bere errendimendua normalean abiarazi, funtzionatu eta mantendu dezake. SC aire-zilindroaren funtzionamendu-presio-tartea: 0,1 MPa -1,0 MPa (14-145psi); Tarte hori gainditzeak mugimendua atzeratzea, zigiluak huts egitea edo kalteak eragin ditzake.

Froga-presioa: fabrikatzaileak fabrikako probetan ezarritako presio maximoari egiten dio erreferentzia, produktuaren egiturak denbora-tarte laburrean jasan dezakeen aire-presiorik handiena adieraziz, lehertu, deformatu edo betiko kaltetu gabe. Ez da laneko presioa normala, indarra egiaztatzeko erabiltzen da;

Orokorrean, laneko presioaren goiko muga 1,5 aldiz baino handiagoa da;

SC aire zilindroaren aurkako presioa: 1.5 MPa (215psi)

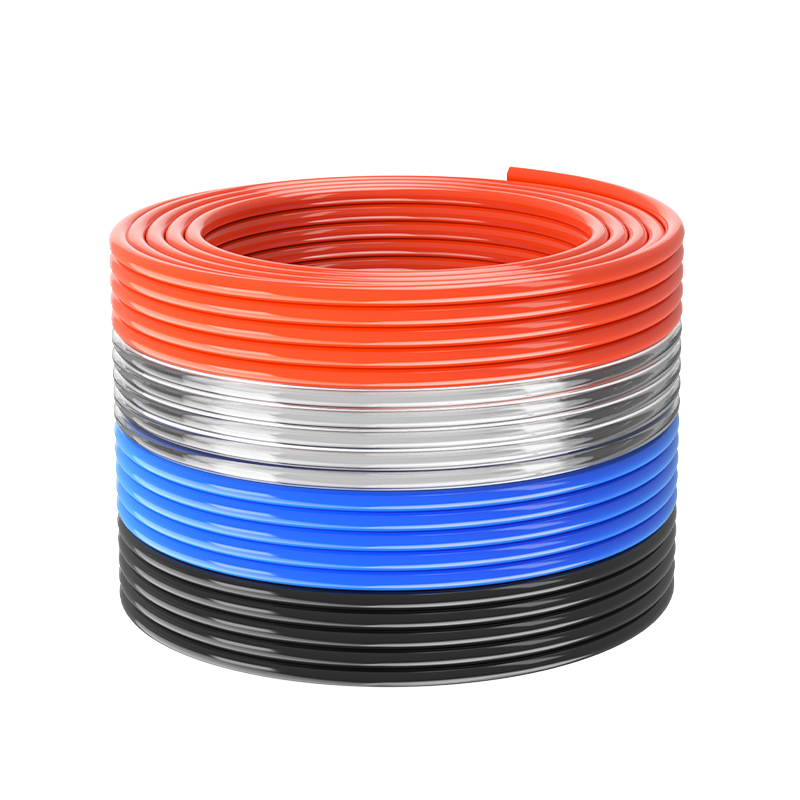

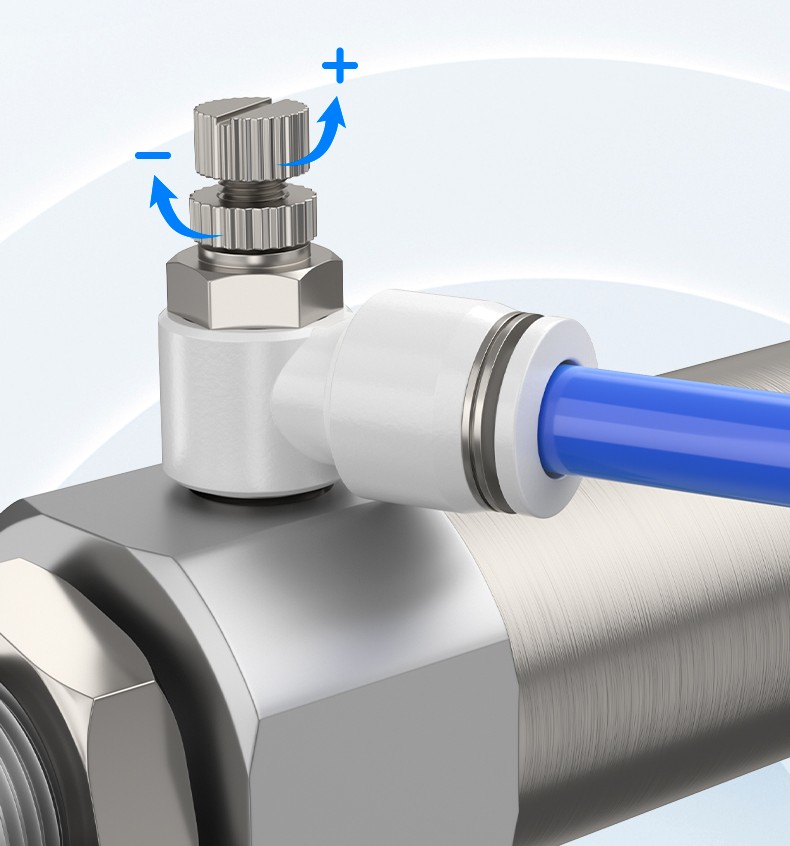

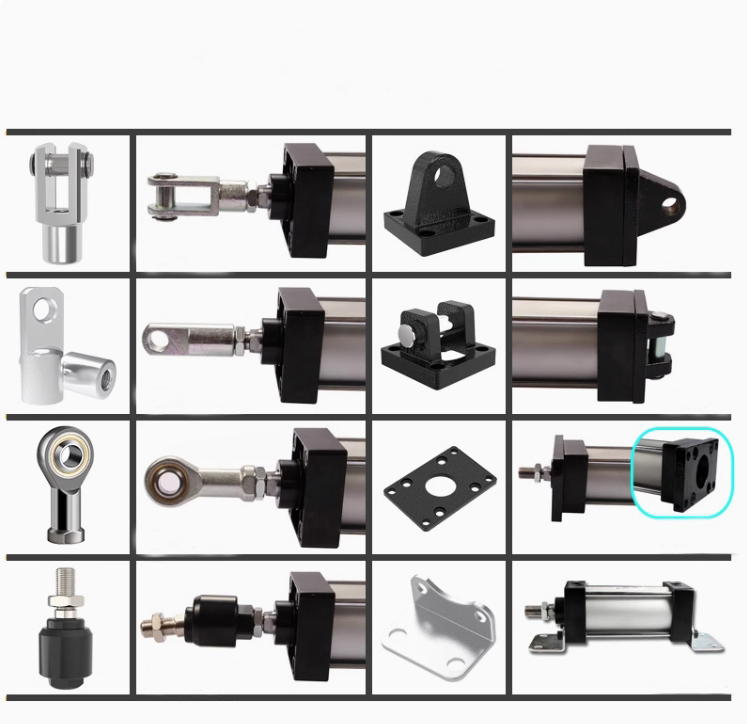

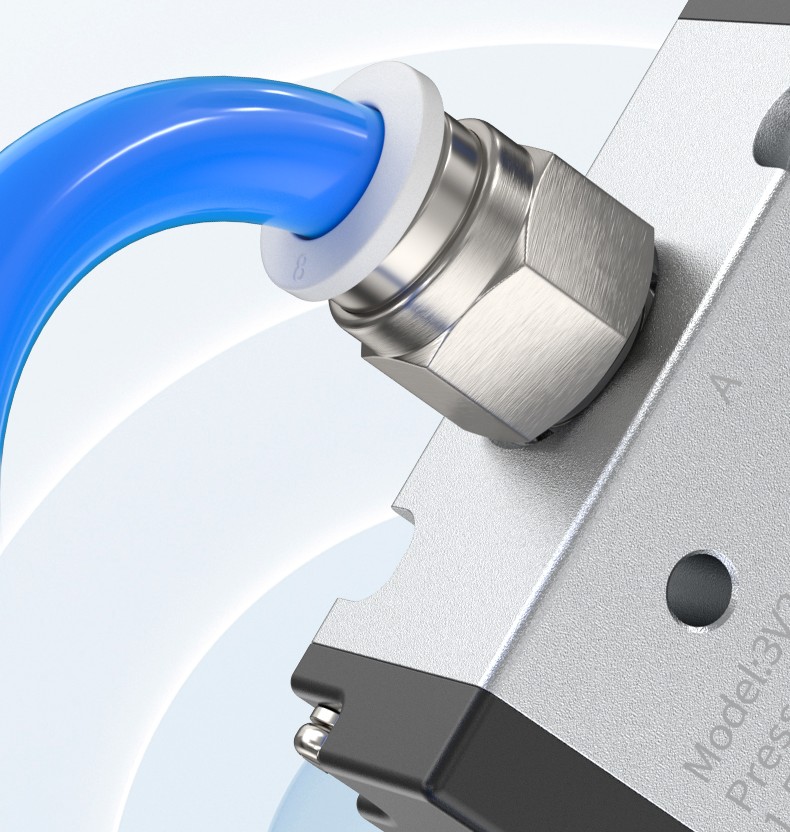

SC zilindroa - Gomendatutako osagarriak eta hodiak (aplikazioak)
