Brand:
OLKType:
Femal BSPT Thread (R Thread ) StraightColor:

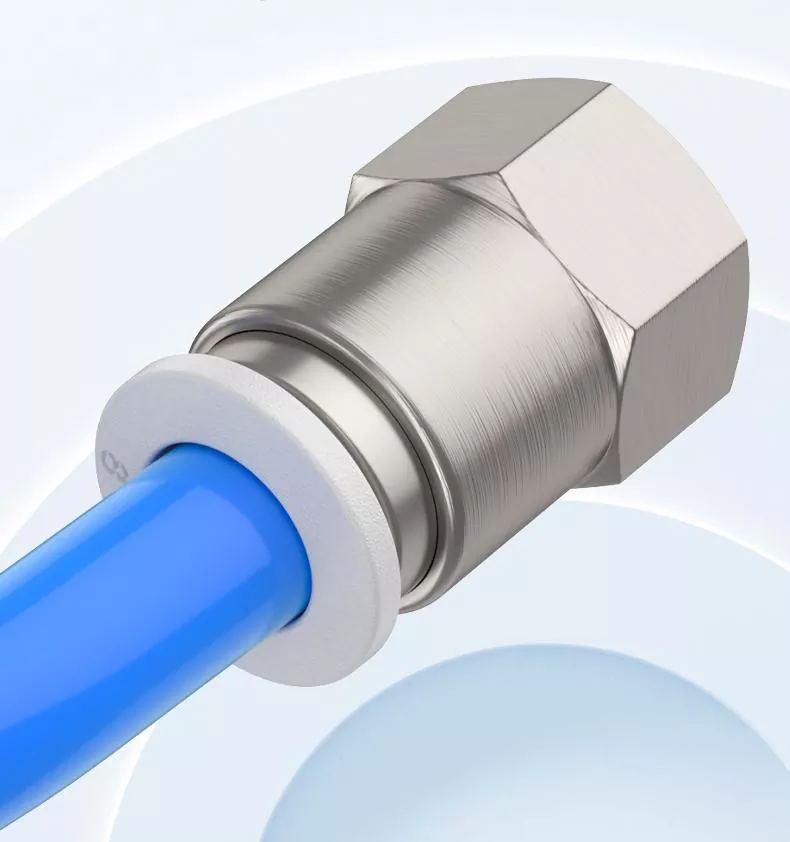

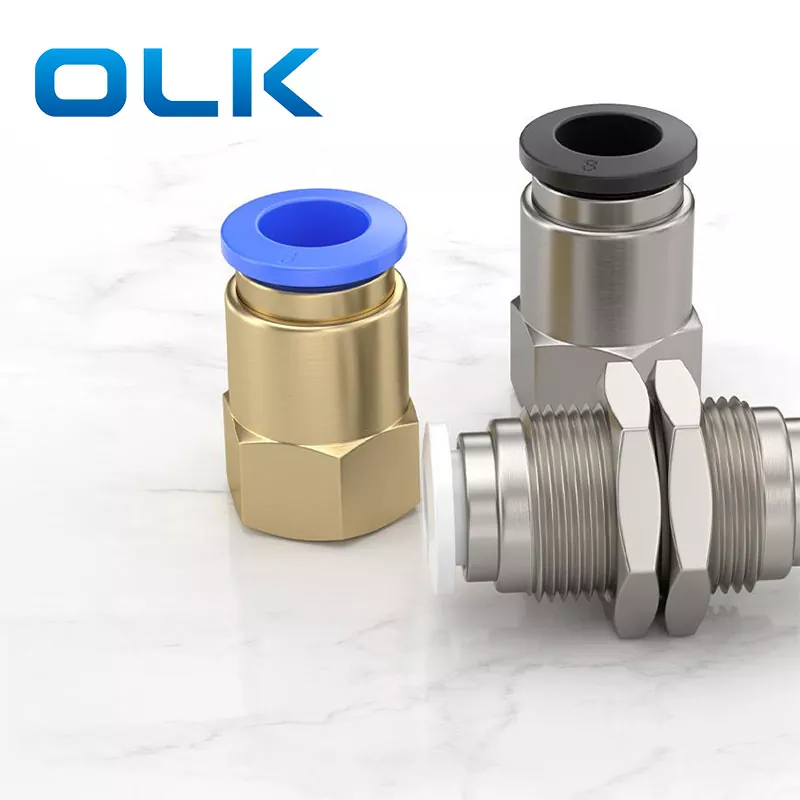

Black,White,BluePCF Female Straight Push In Tube Fitting eta PC arra hari zuzeneko hodi bidezko sartze zuzeneko egokitze guztiak oinarrizko motako push-in-fitting dira. Baina PCF R haria eme zuzena da. Barne haria kanpoko haridun osagaiak konektatzeko erabiltzen da, eta sartze-hodiaren muturra mahuka batera konektatzen da. Biek hari estandar bat baino gehiago onartzen dute, mahuka txertatzea eta kentzea eroso eginez. laburragoa eta trinkoago instalatuta
|
Eskaera kodea |
|||
|
PCF |
8 |
-- |
01 |
|
Eredua |
Hodiaren tamaina (metrikoa) |
|
Hari mota (55° hodi zuzeneko haria) |
|
PCF serieko doikuntza |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Fluidoa |
Aire/ura (baldintzatua)/hutsean |
|
Funtzionamendu-presioa |
0-1.0Mpa |
|
Huts-presioa |
-100Kpa (10 Torr) |
|
Funtzionamendu-tenperatura |
-10-60 ℃ |
|
Materiala |
NYLON (PA), poliuretanoa (PU) |
|
Hazbeteko hodi-egokia |
Hodi metrikoen egokitzea |

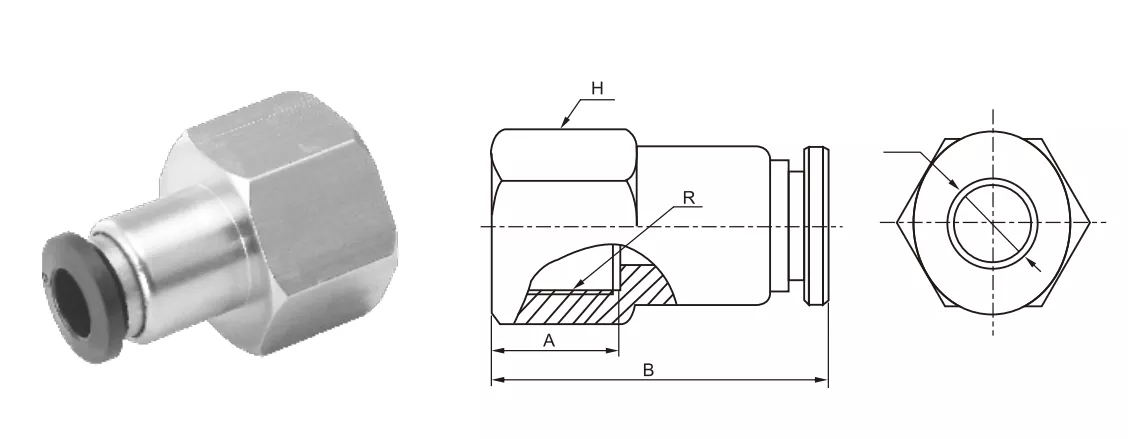

φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PCa |
PCF |
|
Mota |
Push-in-konektorea |
|
|
Hari motako euskarria |
BSPT / NPT / metrikoa |
|
|
Haria |
Gizonezkoa |
Emakumezkoa |
|
Instalazioa |
Torlojatu hariztutako zuloak edo zilindroa eta beste ekipoen muturretan |
Torlojatu kanpotik hariztutako zilindro edo juntaduran |
|
Aplikazioa |
Eredu unibertsala ohikoena, hobetsia, barne-hari ekipamenduz hornitua |
Kanpoko haridun osagarriekin konektatzeko edo espazio-eskakizun handiak dituzten egoeretan erabiltzen da |
|
Zilindroaren edo balbularen gorputzean instalatuta (zilindroak barne-hariak ditu), hari-muturra ekipamendura konektatuta dago eta mahuka sartzen da erabiltzeko. |
Konektatu kontrol-balbularen edo solenoide-balbularen aire-irteera (kanpoko hariarekin) eta finkatu gailua barne-hariarekin, eta sartu mahuka bat beste muturrean |
|
|
Blokeatzeko indar handiagoa edo zigilatzeko eskakizun handiagoak behar ditu, maiz hari zigilatzailearekin edo O-ringarekin batera erabiltzen da. |
Leku mugatua denez, barruko hariak soilik erabil daitezke konexiorako. Artikulazioen luzera orokorra murriztu dezake |
|
Zer aplikazio pneumatikorako egokiak dira PCF Eme zuzeneko Push In Tube Fitting?
Espazio-eskakizun handiak dituen kanpoko haridun osagarrien konexioa izan behar du
Zertan jarri behar dut arreta PCF konektore-juntura erabiltzean?
Eragiketa-presioa ezin da 1.0MPa gainditu
