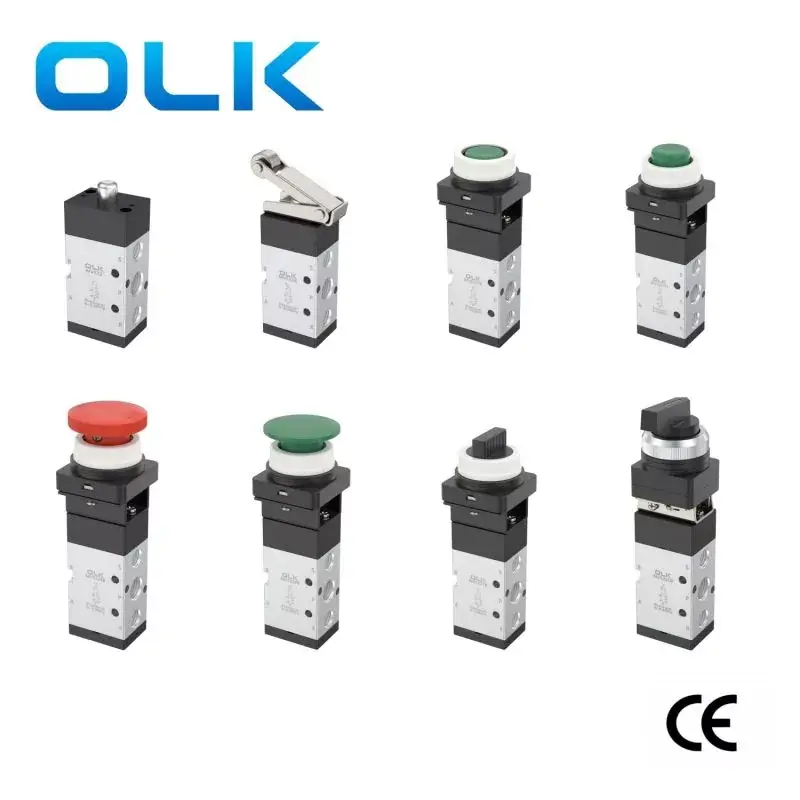

Gure botoi mekanikoen kontrol-balbulak fluidoen fluxu tasaren gaineko kontrol zehatza egiteko aukera ematen du, zehaztasun fluidoen kontrola eskatzen duten aplikazioetarako aukera ezin hobea bihurtuz. Balbulek botoi kontrol mekanikoko kontrol bat eskaintzen dute, fluidoen fluxu tasak doitzeko interfaze fidagarria eta erabilgarria eskaintzen duena.
Kontrol mekanikoko norabide-balbula bat seinale elektrikorik behar ez duen balbula mota bat da. Bobulua kontrolatzeko indar mekanikoan oinarritzen da. Eragiketa-ekintza moduaren arabera, oinarrizko mota, zuzeneko antzezpena, roller mota, alboko roller mota, palanka motako mota, hagaxka erregulagarria, palanka erregulagarria eta motaren bidez. Normalean etengabeko eragiketetan, ekipamendu oso automatizatuetan eta produkzio lineen makineriaren ekintzak mugatzen dira.
|
Sinbolo |
Balbula mota |
Eragiketa metodoa |
Osau |
Eskabide |
OLK Balbula Mekanikoen Eredua |
|
|

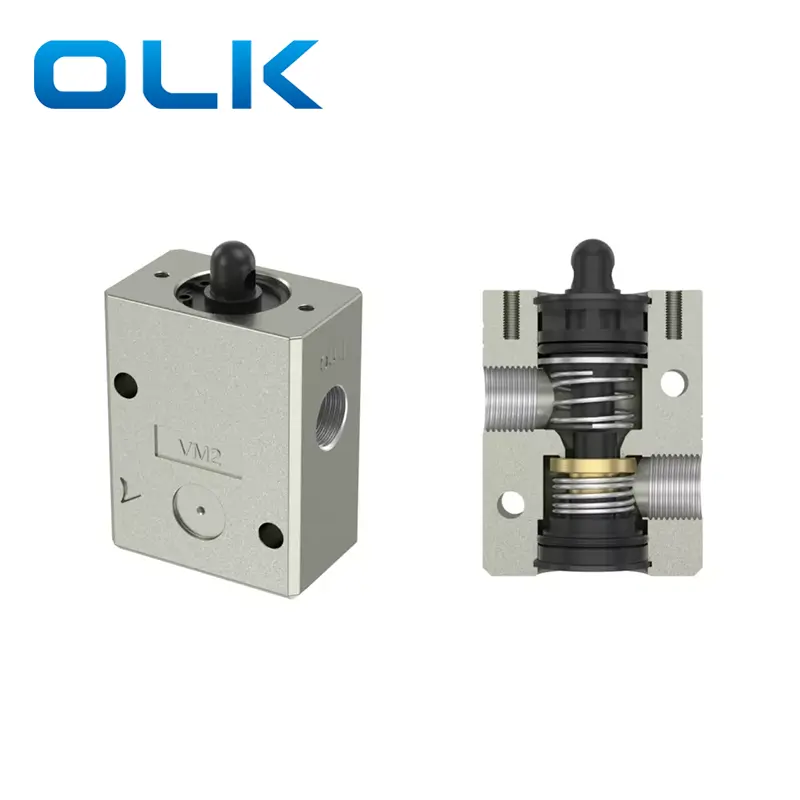

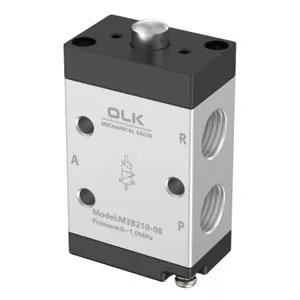

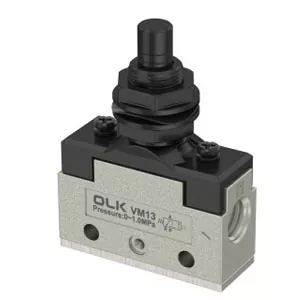

Oinarrizko motako balbula mekanikoa |
Berrezarri balbula nukleoa kanpoko indarrik ez dagoenean; Push haga kanpoko indarrarekin sakatzean, Push Rod-ek balbularen muina kontaktuan jarri du eta R portua zigilatzen du eta, ondoren, balbula nukleoa sakatu P-a konektatuta egoteko |
Eragiketa sinplea, bultzatu aldatzeko, berrezarri berriro |
Ekipoen hazbetetzeko, eskuzko kontrola eta muga sinplea |
Jmj -00, jm322, mv522, mv322, mv322, mov321, vm131-01-00, vm133-m5-001, vm133 -02-00, vm230-01-00, s3b-m5, s3b-08, m3b-110-06, m3b-210-06, m3b-210-06, M3B-210-06, M5B-110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|
Balbula typechaniko zuzen |
Indar zuzena spoolean |
Ezin du indarrik axial handia jasan |
· Lortutako pieza goitik behera erortzen denean.
· Altxatzeko mekanismo bertikalak amaierako posizioa antzematen du. · Muga hautematea. |
VM130-01-05, VM132-M5-05 |
|
|

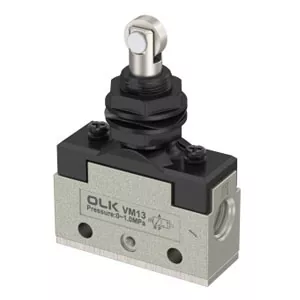

RollerplungNerMeCanical Balbula |
Balbularen push hagaxkaren goiko aldean erroilua gehitzen da. Talka blokea egin harremanetan tangentzialki arrabolean zehar, eta orduan, arrabolak indarra bultzatzen du hagaxkara |
Roller palanka balbula Erregulagarria duen arrabola angelu malguarekin eta moldagarritasun sendoarekin. Estreduak spool gainean, balbularen bizitza luzatzen du, fidagarriagoa |
Lerro transmititzeko, tresna automatikoa, zilindroaren aurkako hautematea eta mugatzeko kontrola egiteko erabiltzen da. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|

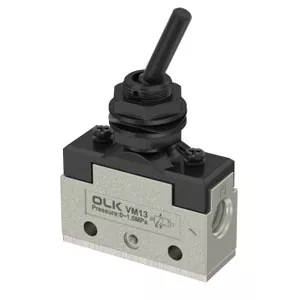

Txandakatu palanka mota balbula |
Tira thetoggle leverlyft eta eskuinera eskuz bi posizioen arteko balbula nukleoa aldatzeko, on-off / reversing konturatzeko |
Txandakatu palanka diseinua maiz aldatzeko |
Tresna pneumatikoen tresneria, ekoizpen ekipamendu txikiak, ekipoak martxan jartzeko etapa, eskuzko zilindroaren ekintza egiteko |
CM3Y-06, VM130-01-08 |
|
|

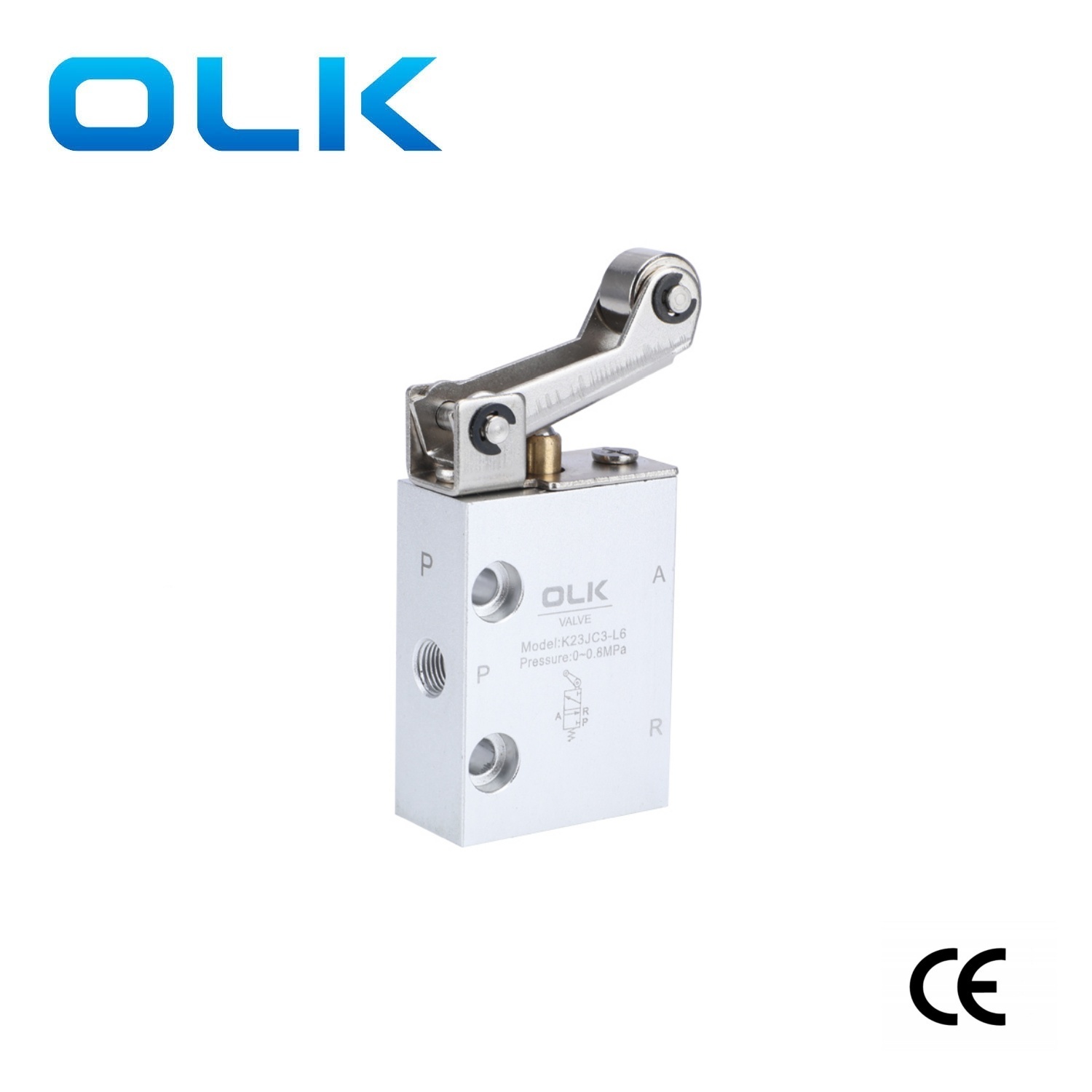

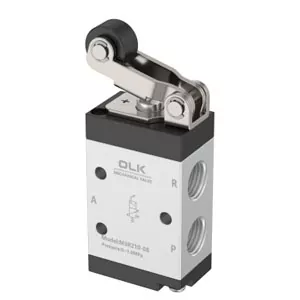

Roller palanka balbula mekanikoa |
Erabili palanka push hagaxkaren beheranzko presioa handitzeko |
BI-norabideko abiarazlea: roller balbularen gorputzaren goiko aldean dago eta bi aldeetako mugimendu mekanikoak balbula piztu dezake. Mugimendu elkarrekikotzat egokia da: batez ere diapositiba linealeko mahairako egokiak eta bultzada hagaxkaren muturrak seinaleak pizteko mugimendu elkarrekiko mugimenduan. |
Ekoizpen-lerroaren bidaia mugaren muga, atxikimendu automatikoa detekzipioa eta lotura mekanikoa. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R (MV-09), MV322R, CM3R, VM131 1, VM133-M5-01, VM230-01-01, VM430-01-01, S3R-M5, S3R-06, S3R-08, M3R-110-06, M3R-210-06, M3R-110-06, M5R-21-06, M5R-21-06, M5R-21-06, K23JC3-L6, XQ250612, XQ250412, XQ250412, S3R-M5, S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|

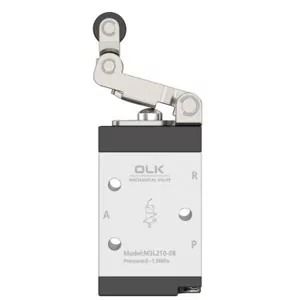

Modu bakarreko palanka motako balbula mekanikoa |
Talka mekanikoen blokea aurrera egiten denean, balbularen muina sakatuta dago. Talka blokea arraboletik igarotzen da, eta balbula-nukleoa udaberriko indarrez itzultzen da. Talka blokea itzultzen denean, buruan palanka txikia okertu daitekeenez, balbularen nukleoa ez da mugitzen arrabolaren itzulera denean, eta balbulak ez du alderantzikatzen. |
Balbularen irteerako pultsu seinalea begizta sinplifikatzeko oztopoaren seinalea ezabatzeko erabiltzen da |
· Mugimenduaren norabidea mugatzeko moldaketak, adibidez. pieza norabide bakarrean abiarazlea bultzatzea ahalbidetuz.
· Elikadura sistema automatikoa alderantzizko mugimenduaren kasuan aktibatzea saihesteko.
· Segurtasun kontrolerako lekuak kaleratzeko arriskua murrizteko. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02s, VM430-01-02s, s 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-210-06, M3L-210-06, M5L-110-06, M5L-210-06, M5L-210-08, |
OLK txinatar fabrikatzaile pneumatikoa da, balbula mekanikoen eta hornidura azkarreko stock handienarekin. 22 urteko esperientzia teknikoarekin, OEM taldeak OEM / ODM zerbitzua eskaintzen du. Balbula-organoak pertsonaliza ditzakegu, botoiaren aukera desberdinak eskain ditzakegu eta UV laser logotipoa gehitu marka finduagoa lortzeko.
· Balbula mekanikoa erabiltzen denean, talka blokearen kontaktuaren azalera eta arrabolak 30 ° edo 45 ° -ko angelu okerra du. Talka-blokearen gehienezko abiadura desberdina da funtzionamendu mekanismo desberdinetarako, ikusiko dena.
· Zilindro blokeak balbula mekanikoak sakatzeko denbora-tarteak balbula mekanikoaren aldagaia gainditu behar du, beraz, zilindroaren abiadura ezin da azkarregi izan; Azkar bada, talka blokearen luzera handitu beharko litzateke.
· Ez erabili balbula mekanikoak geldialdietan.
