Brand:
OLKType:
L Type Elbow BSPP Male Thread (G Thread)Color:

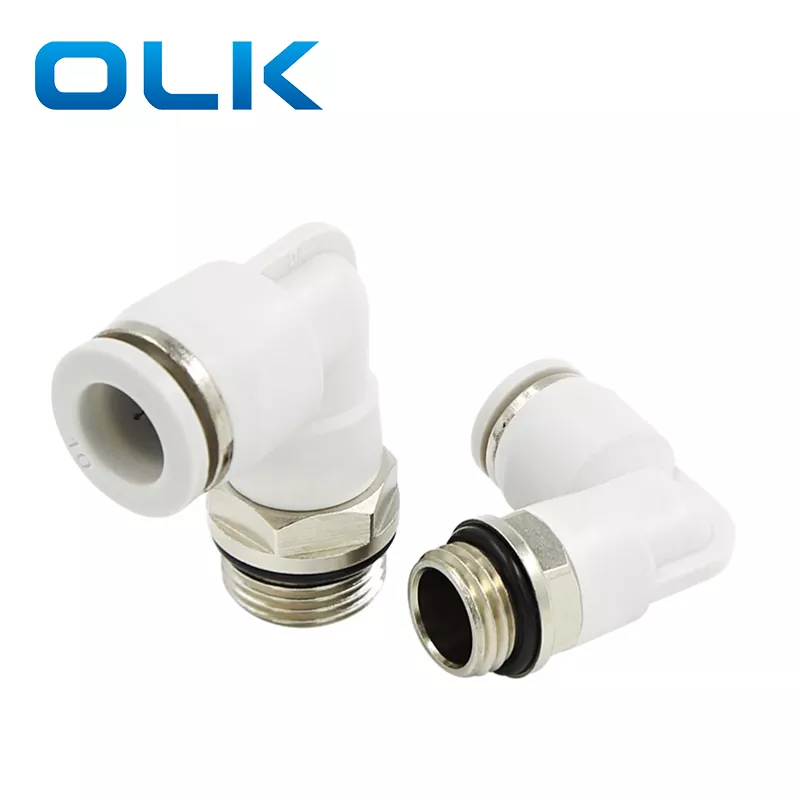

Black,White,BluePL-G arra ukondoa Push In Tube Fitting 90 graduko ukondo-konektorea eta G haria aproposa espazio mugatuetan erabiltzeko edo hodiak birbideratzeko beharrezkoa den lekuetan.
Produktuaren ezaugarriak: egitura trinkoa, espazio txikietarako egokia; angelu zuzeneko zuzendaritzaren diseinua, trakea kableatzeko erosoa
|
Eskaera kodea |
|||
|
PL |
8 |
-- |
G01 |
|
Eredua |
Hodiaren tamaina (metrikoa) |
|
Hari mota (55° hodi zuzeneko haria) |
|
|
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Fluidoa |
Aire/ura (baldintzatua)/hutsean |
|
Funtzionamendu-presioa |
0-1.0Mpa |
|
Huts-presioa |
-100Kpa (10 Torr) |
|
Funtzionamendu-tenperatura |
-10-60 ℃ |
|
Materiala |
NYLON (PA), poliuretanoa (PU) |
|
|

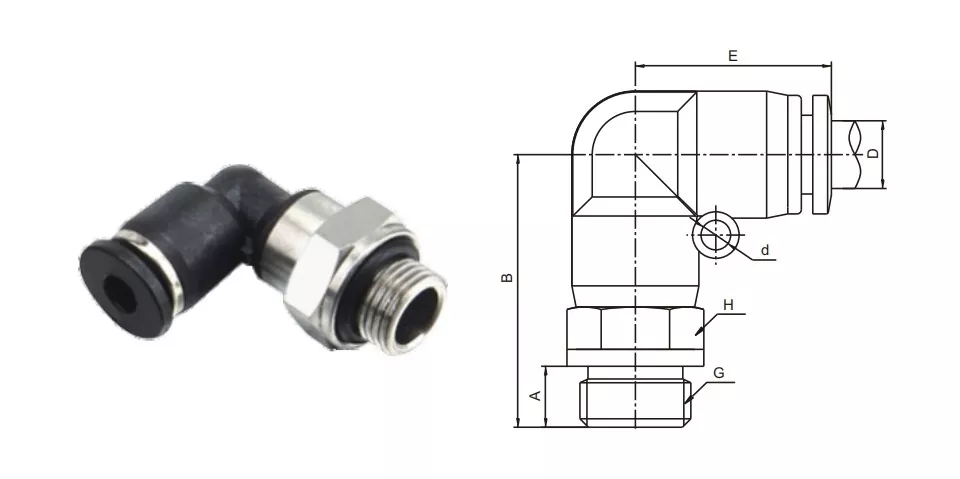

D |
G |
A |
B |
E |
H |
d |
|
PL4-G01 |
4 |
G1/8 |
6 |
24 |
19.7 |
14 |
- |
|
PL4-G02 |
G1/4 |
8 |
25 |
19.7 |
17 |
- |
|
|
PL6-G01 |
6 |
G1/8 |
6 |
24 |
20.8 |
14 |
3.5 |
|
PL6-G02 |
G1/4 |
8 |
25 |
20.8 |
17 |
3.5 |
|
|
PL6-G03 |
G3/8 |
10 |
25 |
20.8 |
20 |
3.5 |
|
|
PL6-G04 |
G1/2 |
12 |
25 |
20.8 |
24 |
3.5 |
|
|
PL8-G01 |
8 |
G1/8 |
6 |
25 |
23.5 |
14 |
4.5 |
|
PL8-G02 |
G1/4 |
8 |
25 |
23.5 |
17 |
4.5 |
|
|
PL8-G03 |
G3/8 |
10 |
26 |
23.5 |
20 |
4.5 |
|
|
PL8-G04 |
G1/2 |
12 |
29 |
23.5 |
24 |
4.5 |
|
|
PL10-G01 |
10 |
G1/8 |
6 |
29 |
27.4 |
14 |
4.5 |
|
PL10-G02 |
G1/4 |
8 |
29 |
27.4 |
17 |
4.5 |
|
|
PL10-G03 |
G3/8 |
10 |
30 |
27.4 |
20 |
4.5 |
|
|
PL10-G04 |
G1/2 |
12 |
31 |
27.4 |
24 |
4.5 |
|
|
PL12-G02 |
12 |
G1/4 |
8 |
31 |
30.3 |
17 |
5 |
|
PL12-G03 |
G3/8 |
10 |
33 |
30.3 |
20 |
5 |
|
|
PL12-G04 |
G1/2 |
12 |
33 |
30.3 |
24 |
5 |
|
|
PL16-G03 |
16 |
G3/8 |
10 |
43 |
34 |
24 |
4 |
|
PL16-G04 |
G1/2 |
12 |
45 |
34 |
24 |
4 |
|
Izena/mota |
Interfazearen Egituraren Deskribapena |
|
PC ukondoa |
Tutu-juntura 90°-ko angeluan tolestuta dago, eta beste muturra barrutik hariztatuta dago |
|
PL Ukondoa |
Mutur bat sartuta dago eta beste muturrak 90°-ko kanpoko haria du |
|
PV Ukondoa |
Bi muturrak hodi txertatzeko modukoak dira, 90°ko bihurgunearekin |
Zein materialz egina dago PL konektorea?
kobrea
Zeintzuk dira konektatzen diren hodi-egokitze-piezen izenak?

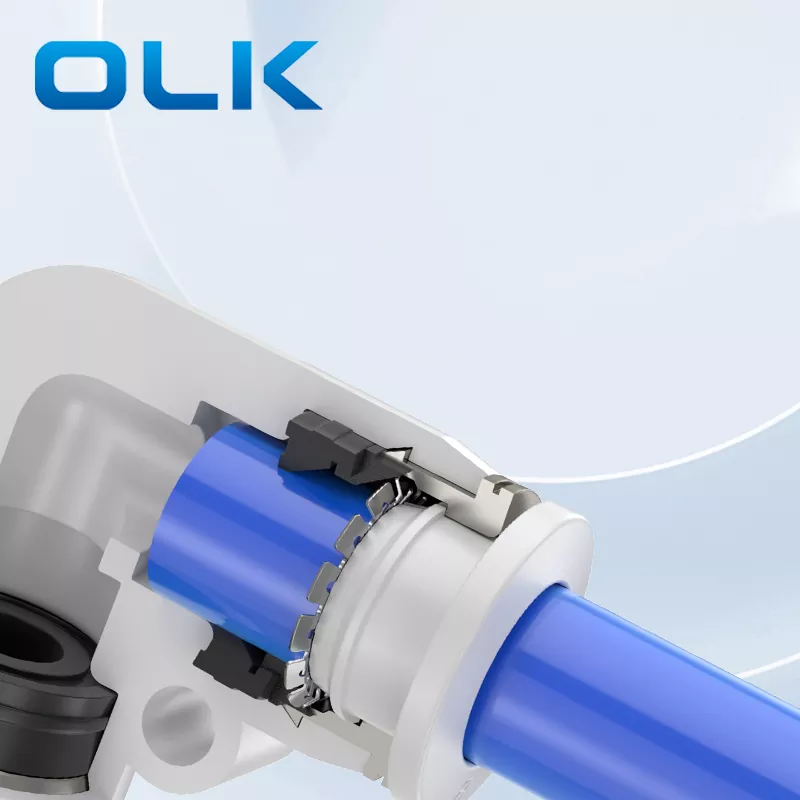

Lotura azkarreko hodiaren barne-egitura egokitzeko: oharra, zink aleaziozko txartel multzoa, blokeo-klipa malgukia, blokeo-mahuka, itxitura zigilatzeko eraztuna, indar handiko plastikoak
Zer motatako PL haria da?
Hari metriko bat da, M-k adierazten du.
Zer esan nahi du "Ukondoa" etxe pneumatikoan?
Ukondoa: hodiari norabidea aldatzea ahalbidetzen duen doikuntza pneumatikoa, normalean 90 graduko angeluan.
