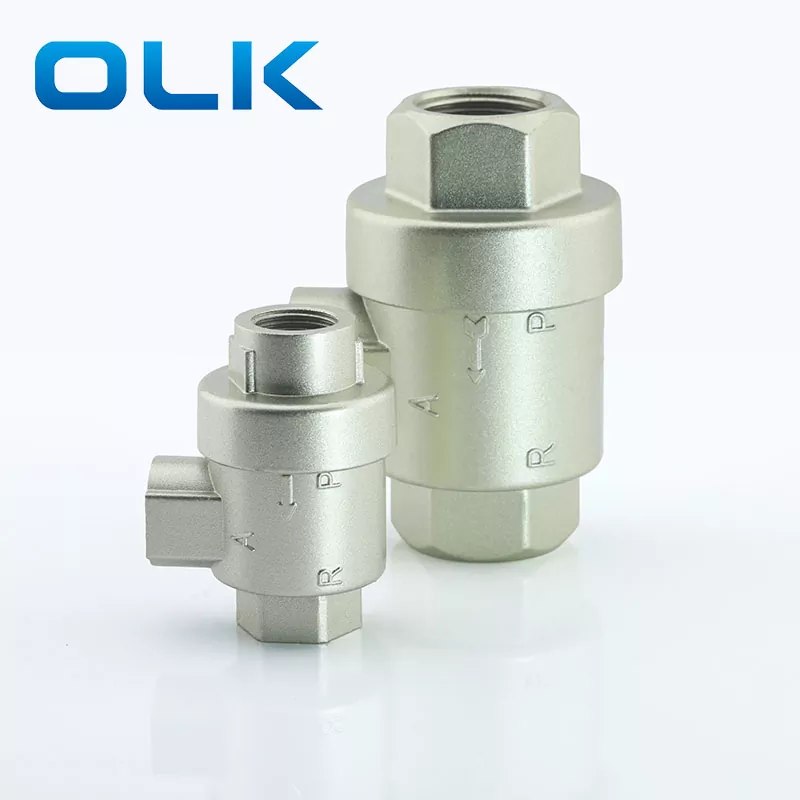

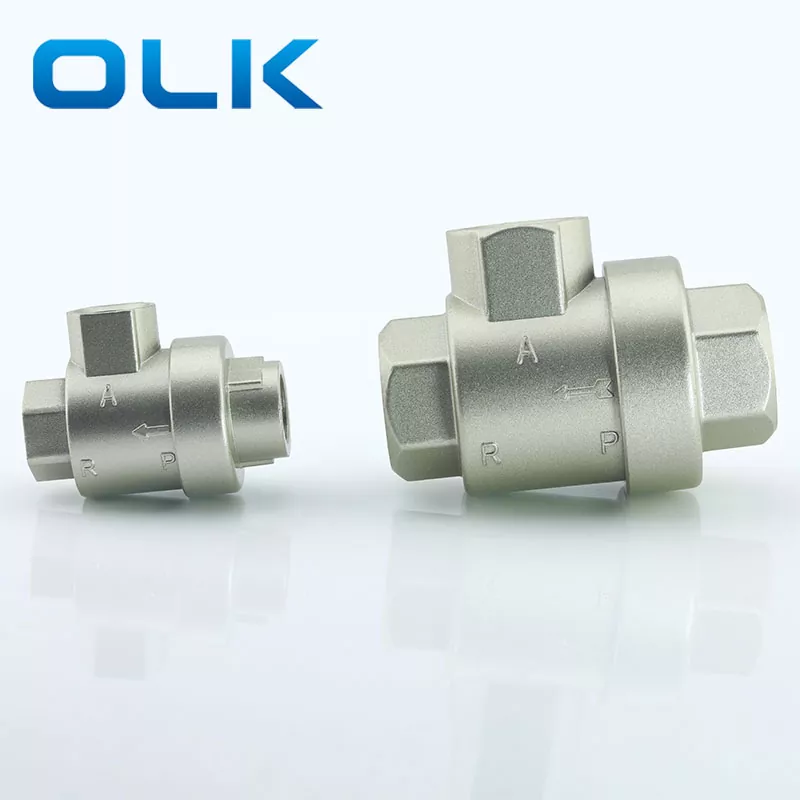

Olk XQ Ihes bizkorreko balbula irteeratik presioarengandik automatikoki agortzen duen balbula da, sarrerako presioa balio jakin batera jaisten denean. Sarrerako aireko presioa dagoenean, balbularen nukleoa (norabideko zigiluaren eraztuna edo diafragma) irekita dago, ihes-portua itxi eta irteeratik ateratzea. Sarrera hustu denean, irteerako presioak balbula nukleoa sartzen du sarrera zigilatzeko, eta irteerako gasa azkar ihes egiten da ihes-portuaren bidez. XQ Ihes bizkorreko balbulak bost konexio tamaina aukera eskaintzen ditu: M5, G1 / 8, G1 / 4, G3 / 8 eta G1 / 2.
XQ Ihes bizkorreko balbula osagai pneumatikoak eta gailuak azkar agortu behar diren egoeretan erabiltzen da. Zilindroaren eta norabide-balbularen artean instalatuta badago, zilindroak zuzenean xq azkarreko balbularen bidez zuzenean agortzen du, zilindroaren mugimenduaren abiadura nabarmen handituz. Eragin hori bereziki nabaritzen da zilindroaren eta balbularen arteko kanalizazioan. Norabide-balbula agortzeko portua handikoa bada eta konektatzeko hodia zilindroaren eta balbularen artean laburra bada, ihes-balbula azkarra instalatzea ez da beharrezkoa.
Ihes bizkorra lortzeko, ihes bizkorreko balbularen sarrerako presioa azkar hustu behar da, beraz, ihesaren igarotzea sarreraren (norabide-balbularen eta ihesaren balbula azkarraren artean) oztoporik gabe egon behar da.
Ziurtatu zilindroak kuxinezko gaitasun nahikoa duela XQ Quick ihesaren balbula erabiltzen denean.
| Agindutako kodea: |
|
| XQ17 | 0600 |
| Eredua: XQ Series 3/2 Bidea Ihes balbula azkarra | Portuaren tamaina: |
|
|
0600: G1 / 8 |
|
|
0800: G1 / 4 |
|
|
1000: G3 / 8 |
|
|
1500: G1 / 2 |
|
|
2000: G3 / 4 |
|
|
2500: G1 |
|
Zehaztapen |
Portuaren tamaina |
Asperdua (mm) |
Fluxua (m³ / min) |
Iraunkortasuna (X10⁴ zikloak) |
Funtzionamenduko presioaren barrutia (MPA) |
Erantzun denbora (k) |
|
XQ-M5 |
M m |
4 |
– |
≥ 200 |
0,12 ~ 1.0 |
≤ 0,03 |
|
XQ170600 |
G1 / 8 |
6 |
≥ 0,3 |
≤ 0,03 |
||
|
XQ170800 |
G1 / 4 |
6 |
≥ 0,9 |
≤ 0,03 |
||
|
XQ171000 |
G3 / 8 |
8 |
≥ 2.5 |
≤ 0,04 |
||
|
XQ171500 |
G1 / 2 |
15 |
≥ 4.5 |
≤ 0,05 |
||
| XQ172000 |
G3 / 4 |
|
|
|
||
| XQ172500 | G1 |
|
|
|
