2W 2 bideko Solenoide Balbula Pneumatikoek normalean itxita dagoen solenoide balbula zuzeneko diseinua du, doitasunez mekanizatutako balbula-gorputz batekin, errendimendu handiko bobina, altzairu herdoilgaitzezko enboloa eta zigilatzeko osagai fidagarriekin eraikia. Serie honek bi fluxu mota ditu: fluxu txikiko eredua sistema estandarrentzat eta fluxu handiko eredua edukiera handiko fluidoen kontrolarako.
2W Fluid Control balbula letoizko eta altzairu herdoilgaitzezko materialetan dago eskuragarri. Letoizko modeloak ezin hobeak dira uraren eta airearen aplikazio orokorretarako, eta altzairu herdoilgaitzezko bertsioek, berriz, korrosioarekiko erresistentzia handiagoa eskaintzen dute ingurune industrial zorrotzagoetarako.
Bere aplikazio-eskaintza zabalarekin eta funtzionamendu-segurtasun handiarekin, 2W-ko balbula kanpoko likidoen kontrolerako, fluxuaren erregulazio tenporizadoreekin edo kontrol-tresnekin eta ur-aire-fluidoen sistema orokorretarako erabiltzen da normalean, pneumatiko eta fluidoen kontroleko hainbat konfiguraziotan errendimendu egonkorra eta erosoa eskaintzen duena.
Likidoak, gasak eta olio arinak (≤20CST) bezalako euskarriak kontrolatzeko egokia da balbula honek ekintza zuzeneko egitura du zero-presioko irekiera, fluxu ahalmen handikoa eta fidagarritasun bikaina duena. Balbula gorputza letoizkoa da (beroan forjatua). Serie honek hainbat mota eskaintzen ditu, kontrol-baldintzen arabera egokia den hautatzeko aukera emanez.
Kontrol-eskema diseinatzerakoan, hobetu normalean itxita (NC) mota ahal den guztietan. Balbula solenoideak denbora luzeagoan irekita egon behar badu eta laburrago batean itxi behar badu, aukeratu normalean irekita (NO) mota.
Fluidoak ezpurutasunak baditu, iragazkia (260-ko sare-tamaina duena) instalatu behar da balbularen aurretik.
Balbula gorputzean markatutako norabidea fluxu ertaineko noranzkoarekin lerrokatu behar da
Ikurra:
① Orifizio txikiko tamaina - 2W serieko ereduaren kodea (1,2 mm-4 mm)
|
Eskaera kodea |
|||||
|
2W |
025 |
- |
08 |
10:3/8 |
E |
|
Eredua |
Orifizioaren tamaina (mm) |
|
Portuaren tamaina |
Tentsioa |
Zigiluaren materiala |
|
2W: 2 posizio 2 bide, antzezpen zuzena |
012:1,2 mm |
|
M4:M4X0,7 |
DC12 |
Hutsik: NBR |
|
2WH: 2 posizio 2 bide, ekintza zuzena (presio handiko mota) |
020:2 mm |
|
06:1/8 |
DC24 |
E: EPDM (lurrunerako) |
|
2S: Altzairu herdoilgaitza 2 posizio 2 bide, eragin zuzena |
025:2,5 mm |
|
08:1/4 |
AC24V 50HZ/60HZ |
V:VITION (tenperatura handiko eta hutsunerako) |
|
2SH: altzairu herdoilgaitza 2 posizio 2 bide, eragin zuzena (presio handiko mota) |
040:4 mm |
|
10:3/8 |
AC110V 50HZ/60HZ |
|
|
|
|
|
|
AC220V 50HZ/60HZ |
|
|
|
|
|
|
AC380V 50HZ/60HZ |
|
② Orifizio Handia - 2W Serieko Modelo Kodea (16mm-50mm)
|
Eskaera kodea |
|||||
|
2W |
025 |
- |
08 |
10:3/8 |
E |
|
Eredua |
Orifizioaren tamaina (mm) |
|
Portuaren tamaina |
Tentsioa |
Zigiluaren materiala |
|
2W: 2 posizio 2 bide, antzezpen zuzena |
160:16 mm |
|
10:3/8 |
DC12 |
Hutsik: NBR |
|
2S: Altzairu herdoilgaitza 2 posizio 2 bide, eragin zuzena |
200:20 mm |
|
15:1/2 |
DC24 |
V:VITION (tenperatura handiko eta hutsunerako) |
|
|
250:25 mm |
|
20:3/4 |
AC24V 50HZ/60HZ |
|
|
|
350:35 mm |
|
25:1'' |
AC110V 50HZ/60HZ |
|
|
|
400:40 mm |
|
35:1-1/4’’ |
AC220V 50HZ/60HZ |
|
|
|
500:50 mm |
|
40:1-1.2’’ |
AC380V 50HZ/60HZ |
|
|
|
|
|
50:2'' |
|
|
|
Eredua |
2W025-08 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
Ordezko Eredua |
2S025-06 |
2S025-08 |
2S040-16 |
2SH012-06 |
2SH012-08 |
2SH020-10 |
|
2W |
Airea, Ura, Petrolioa, Gasa |
Airea, Ura, Olioa |
||||
|
Eragiketa Mota |
Zuzeneko Antzezpena |
|||||
|
Egitura |
Normalean Itxita |
|||||
|
Orifizioaren diametroa (Φmm) |
2,5 mm |
4 mm |
12 mm |
2 mm |
||
|
CV balioa |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
Portuaren tamaina |
1/8" |
1/4" |
3/8" |
1/8" |
1/4" |
3/8" |
|
Fluidoen biskositatea |
≤20CST |
|||||
|
Funtzionamendu-presio-tartea |
0~0,7MPa |
0 ~ 0,20 MPa |
||||
|
Froga Presioa |
1.0MPa |
3,5 MPa |
||||
|
Funtzionamendu-tenperatura |
-5 ~ 80 ℃ |
|||||
|
Tentsio Gama |
±% 10 |
|||||
|
Gorputzaren Materiala |
2W Letoia 2S altzairu herdoilgaitza |
|||||
|
Zigiluaren materiala |
NBP, EPDM edo VITON |
|||||
|
Eredua |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
|
Ordezko Eredua |
2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2s400-40 |
2S500-50 |
|
2W |
Airea, Ura, Petrolioa, Gasa |
Airea, Ura, Olioa |
|||||
|
Eragiketa Mota |
Zuzeneko Antzezpena |
||||||
|
Egitura |
Normalean Itxita |
||||||
|
Orifizioaren diametroa (Φmm) |
16 mm |
20 mm |
25 mm |
35 mm |
40 mm |
50 mm |
|
|
CV balioa |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
Portuaren tamaina |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
Fluidoen biskositatea |
≤20CST |
||||||
|
Funtzionamendu-presio-tartea |
Airea 0 ~ 0.7MPa; Ura 0 ~ 0.5MPa; Olioa 0~0.5MPa |
||||||
|
Froga Presioa |
1.0MPa |
||||||
|
Funtzionamendu-tenperatura |
-5 ~ 80 ℃ |
||||||
|
Tentsio Gama |
±% 10 |
||||||
|
Gorputzaren Materiala |
2W Letoia 2S altzairu herdoilgaitza |
||||||
|
Zigiluaren materiala |
NBP, EPDM edo VITON |
||||||
Zertarako erabiltzen da 2W 2 bideko Solenoide Balbula Pneumatikoa eta zein da bere funtzioa?

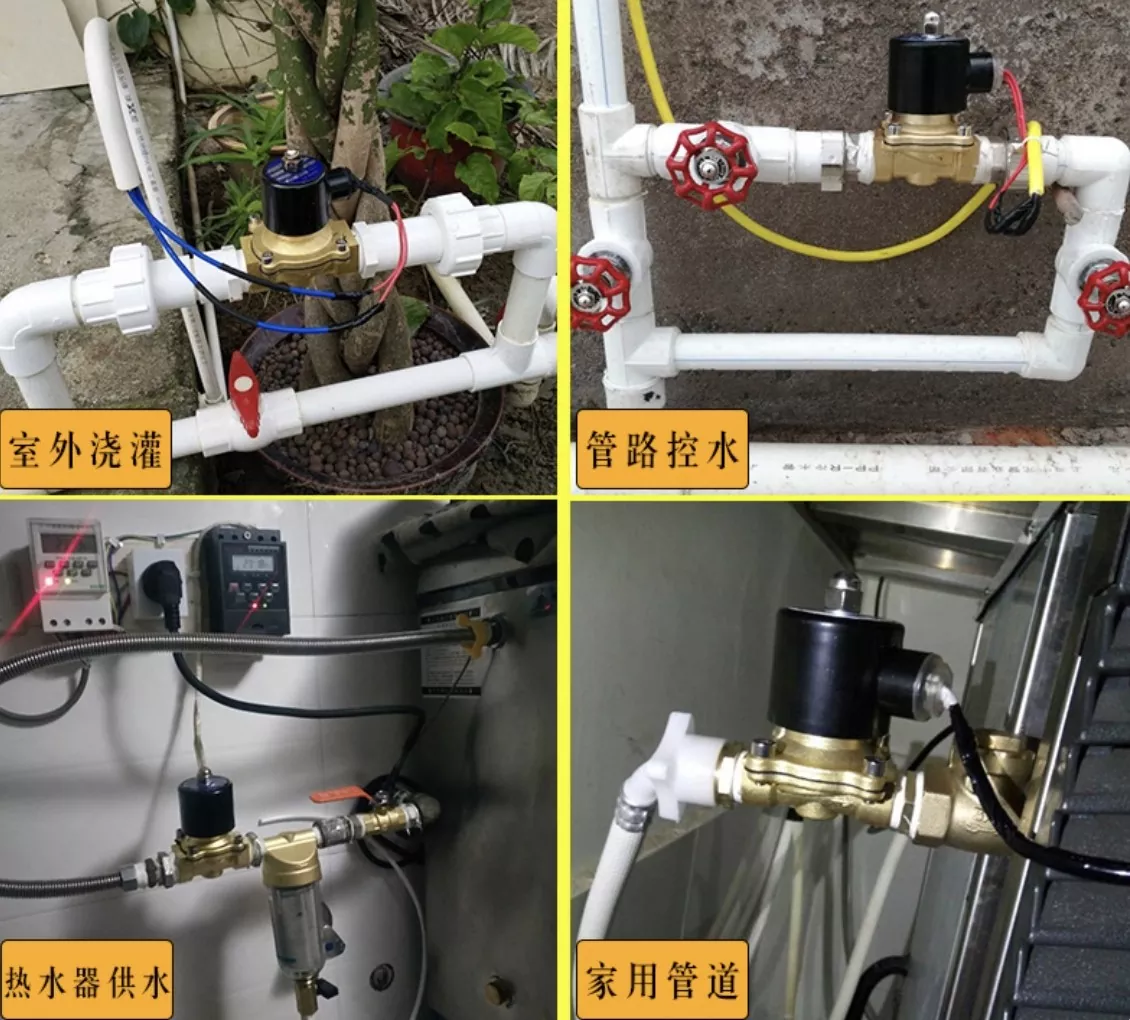

Programatutako ura pizteko eta itzaltzeko tenporizadore batekin erabil daiteke. Automatikoki ureztatu ditzake landareak, etab.
(2 W-ko balbula) lorategia tantaka ureztatzeko erabil daiteke?
Bai, erabil daiteke.
2W solenoide balbula horizontalean eta bertikalean instala daiteke?
Horizontalki instalatu behar da.
Atzera-fluxua egongo al da 2W-ko 2 bideko balbula itxita eta alderantzizko presioa dagoenean?
Ez da atzera-fluxurik izango.
Nola instalatu 2W 2 bideko solenoide balbula pneumatikoa?
Instalatu horizontalean. Konektatu sarrera eta irteera markatutako fluxuaren noranzkoaren arabera (→ fluxuaren norabidea).
