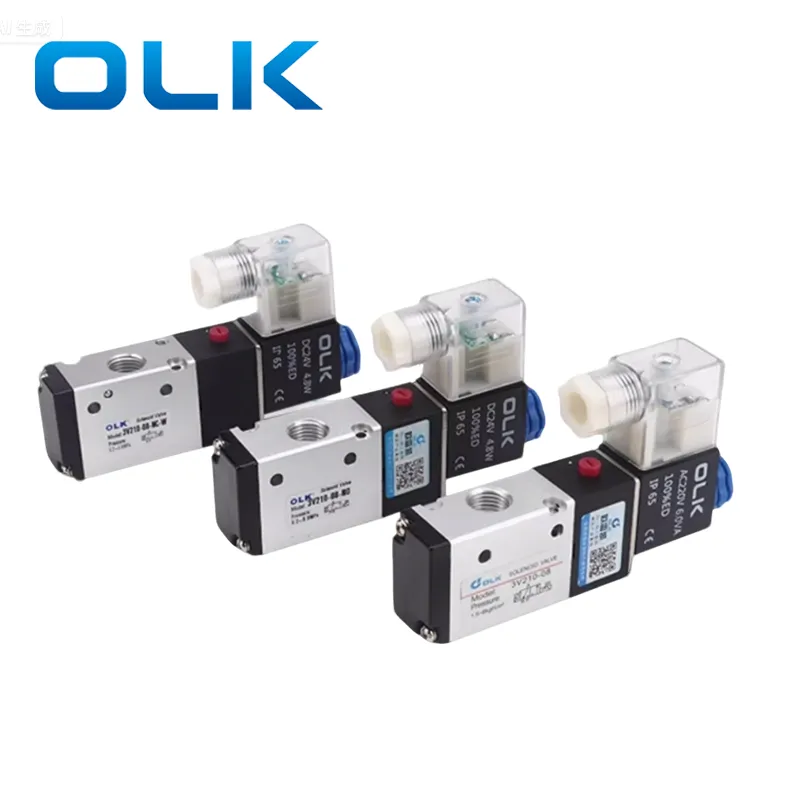

3V / 4V kanpoko solenoide bolblearen ezaugarria da 3V / 4V balbula solenoidearen gorputzaren egitura konplexua dela, balbularen gorputzean sartu beharreko kanpoko kontroleko aire iturri bereizia behar izatea. Kontrol pneumatikoaren posizioak marka desberdinen artean aldatu egiten dira, pilotuaren buruan kokatuta. Olk-ek airearen sarrera bat du balbula-gorputzaren P-Portuan, kanpotik kanpotik konektatutako spool bat jarduteko. Diseinu honek presio oso baxuko edo hutsezko baldintzetan eragiketa ahalbidetzen du, aire hornidura ezegonkorreko, hutsezko inguruneekin edo presio baxuko sistemetarako aplikazioak egiteko egokia da, kontrol iturri gehigarriak behar dituztenak. Hala nola, hutsezko ekipamendua, presio baxuko zilindro pneumatikoak edo giro lehergarriak.
3V kanpoko solenoide balbula egiteko, kanpoko sarrerako pilotu pilotuak pilotalekuan eta atzeko pilotan sailkatzen dira balbularen gorputzean duten posizioetan oinarrituta. Atzeko pilotuaren abantaila da espazio gehiago eta itxura garbiagoa eskaintzen dituela, solenoideen bobina gehiegizkoa saihestuz.
Funtzioa: Hutsean edo presio baxuko sistemetan kontrolatzeko aire-iturri osagarria behar da.
Oharra:
Portu pilotua presio positiboaren aire iturri batera konektatu behar da!
Sarrera kontrolerako presio negatiboarekin konektatuta egon daiteke.
Aire hornidura beharrezkoa da norabidea aldatzeko.
|
Gai |
Kanpoko portu pilotua |
Gai |
Kanpoko portu pilotua |
|
3V110-M5 / 06 |
M m |
4V110-m5 / 06 |
M m |
|
3V120-06 / 08 |
4V120-M5 / 06 |
||
|
3V210-06 / 08 |
4V130 / m5 / 06 |
||
|
3V220-06 / 08 |
4V210-06 / 08 |
||
|
3V310-08 / 10 |
4V220-06 / 08 |
||
|
3V320-08 / 10 |
4V230-06 / 08 |
||
|
3V410-15 |
G1 / 8
|
4V310-08 / 10 |
|
|
3V420-15 |
4V320-08 / 10 |
||
|
|
|
4V330-08 / 10 |
|
|
|
|
4V410-15 |
G1 / 8 |
|
|
|
4V420-15 |
|
|
|
|
4V430-15 |
|
Kanpoko pilotua vs barneko solenoide balbula: desberdintasunak eta aplikazioen agertokiak |
|||
|
Gai |
Barne pilotua |
Kanpoko pilotua |
|
|
Aire iturri |
Balbula propioa P ataria (sarrera) erabiltzen du aire-iturri pilotu gisa |
Kanpoko portu batetik kontrolatzeko airearen iturria aurkezten du |
|
|
Egiturazko sinpletasuna |
Egitura sinpleagoa, aplikazio estandarretarako erabiltzen dena |
Egitura zertxobait konplexuagoa, kanpoko aire hornidura behar da |
|
|
Presio hasierako presioa |
Funtzionatzeko gutxieneko presio handiagoa behar du (adibidez, 0,15-0,2 MPA) |
Presio oso baxuan edo hutsezko baldintzetan erabil daiteke |
|
|
Aplikazioaren agertokia |
Aire hornidurako presio egonkorra duten inguruneetarako egokia da, e.g., fabrikako automatizazio sistema normalizatuak |
Presio sistema ezegonkorretarako, hutsezko inguruneetarako edo presio baxuko sistemetarako kanpoko aire pilotua behar dutenak |
|
|
Hutsegiteen arriskua |
Baliteke sarrerako presioa nahikoa ez bada |
|
|
Zein da Pilot Air Port Tamaina Olk markako 3V / 4V kanpoko solenoide bolumen pilotuak?
3V eta 4V-rako portuen tamaina pilotua M5 da.
3V / 4V Solenoid Balbula 400 serie G1 / 8 da.
Zein aplikaziotan 3V / 4V kanpoko solenoide balbulak erabil daitezke?
Kanpoko kontroleko aire-iturri baten beharra dela eta, kanpoko solenoide balbula pilotuak hutsean, presio baxuko zilindro pneumatikoak eta ingurune leherkorrak erabil daitezke
