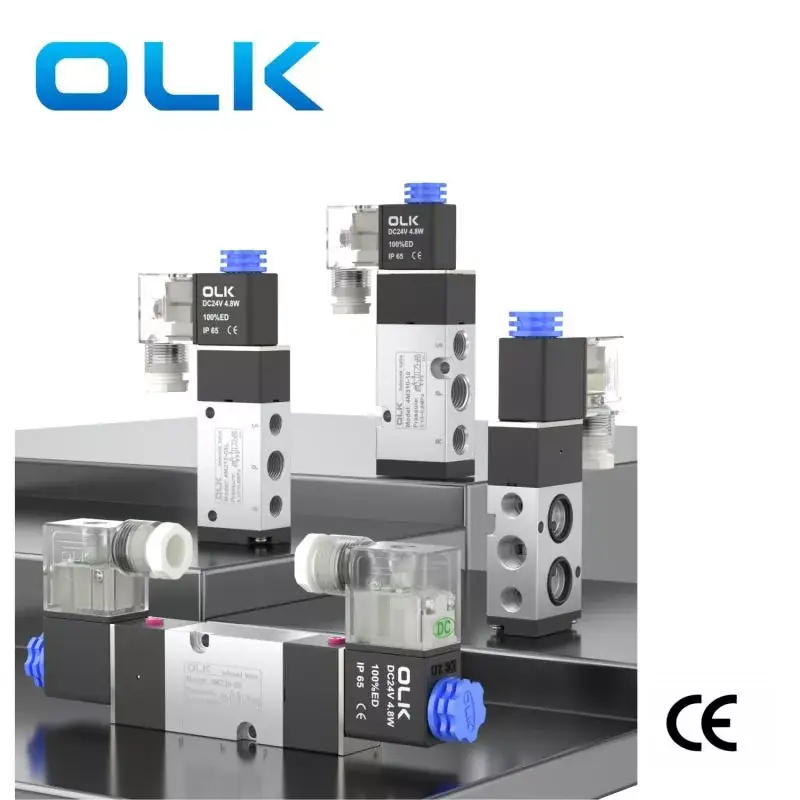

Ouleikai (OLK) 4M serieak salmenta zuzeneko bi posizioko bost bideko solenoide norabideko balbulak pilotu bidezko kontrola erabiltzen du, erantzun azkarreko abiadura eta funtzionamendu fidagarria dituena, efektu bikoitzeko zilindroak kontrolatzeko egokia. Bobina ED logotipoarekin dator, aldi luzeetan etengabe dinamizatzeko aukera ematen duena. Buru bikoitzeko bi posizioko solenoide balbulak memoria funtzioa du. Balbula loditutako gorputzak oxidazio gogorra jasaten du gainazaleko gogortasuna hobetzeko. Erabili aurretik, ikuskatu balbula eta kanalizazioa osorik eta ihesik gabe daudela ziurtatzeko, balbularen funtzionamendu normalari eraginik ez izateko.
4M serieko solenoide-balbula 4V-ren aldaera bat da, 4V-ren printzipio funtzional berarekin. Instalazio-baldintza desberdinetan oinarrituta, 4M serieko balbulak interfaze eta muntatzeko zuloen dimentsio batzuk aldatu ditu. Ouleikai (OLK) konpainiak hainbat zehaztapen eta eredu eskaintzen ditu bezeroen behar ezberdinei erantzuteko, zerbitzu pertsonalizagarriak eskainiz.
IKURRA:
| Odering kodea |
|||||
| 4M: | 3 | 10 | 10 | A |
|
| 4M: 2 posizio 5 bideko solenoide balbula (NAMRU) |
KODEA | Balbula mota |
PORTU TAMAINA |
Tentsioa |
Kableatzeko metodoa |
|
|
1:100 SAILA |

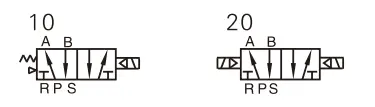

10: solenoide balbula bakarreko kontrola 5/2 bide |
M5:M5 | A: AC220V | Hutsik: ZURE |
|
|
2:200 SAILA |
20: solenoide balbula bikoitzeko kontrola 5/2 bide |
06:G1/8 | B: DC24V | L: lerroa |
|
|
3:300 SAILA |
|
08:G1/4 | C: AC110V |
|
|
|
|
|
10:G3/8 | E: AC24V |
|
|
|
|
|
|
F: DC12V |
|
Produktuaren Ezaugarriak:
1. Barne-pilotatutako egitura.
2. Pistoi motako egitura, zigilatze bikaina eta erreakzio sentikorra duena.
3. Buru bikoitzeko bi posizioko solenoide balbula memoria funtzioarekin.
4. Buru bikoitzeko bi posizioko solenoide balbula memoria funtzioarekin.
5. Teknika bereziekin prozesatutako barne-zuloak, marruskadura-erresistentzia minimoa, hasierako aire-presio baxua eta bizi-iraupena luzatuz.
6. Lubrifikaziorik gabeko funtzionamendua.
7. Alboko plaka muntatzea, osagai eragileekin zuzeneko konexioa ahalbidetuz.
8. Instalazio eta arazketa erosoa egiteko eskuzko gailuz hornitua.
9. Hainbat tentsio-maila estandar aukeran eskuragarri.
|
lanerako bitartekoa |
Airea (40μm-tik gorako iragazki batetik iragazten da) |
|
Ekintza |
Pilotu mota |
|
postu kopurua |
2 posizio 5 modu |
|
lubrifikatzailea |
alferrikako |
|
Laneko presio tartea MPa (psi) |
0,15 ~ 0,8 (21 ~ 114) |
|
Presio-erresistentzia bermatua |
1,5 MPa (215 psi) |
|
Laneko tenperatura °C |
-20~70 |
|
Gorputzeko materiala |
aluminiozko aleazioa |
|
Tentsio estandarra |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Erabili tentsio-tartea |
AC:±15%DC:±10% |
|
energia-kontsumoa |
AC: 6VA DC: 4,8W |
|
babes maila |
IP65 (DIN40050) |
|
beroarekiko erresistentzia maila |
B klasea |
|
Konexio mota |
DIN entxufe mota, irteera mota |
|
Zirraratze denbora |
0,05 segundo edo gutxiago |
|
eredua |
Portuaren diametroa |
MAX funtzionamendu-maiztasuna |
Emariaren sekzioaren azalera mm² (CV balioa) |
|
4M210-06 |
Sarrera=G1/8 |
5 aldiz/segundo |
14,0 (0,78) |
|
4M220-06 |
Sarrera=G1/8 |
5 aldiz/segundo |
14,0 (0,78) |
|
4M210-08 |
Admisioa = G1/4 Ihesketa = G1/8 |
5 aldiz/segundo |
16,0 (0,89) |
|
4M220-08 |
Admisioa = G1/4 Ihesketa = G1/8 |
5 aldiz/segundo |
16,0 (0,89) |
|
4M310-08 |
Admisioa=G3/8 Ihesketa=G1/4 |
4/seg |
25,0 (1,40) |
|
4M320-08 |
Admisioa=G3/8 Ihesketa=G1/4 |
4/seg |
25,0 (1,40) |
|

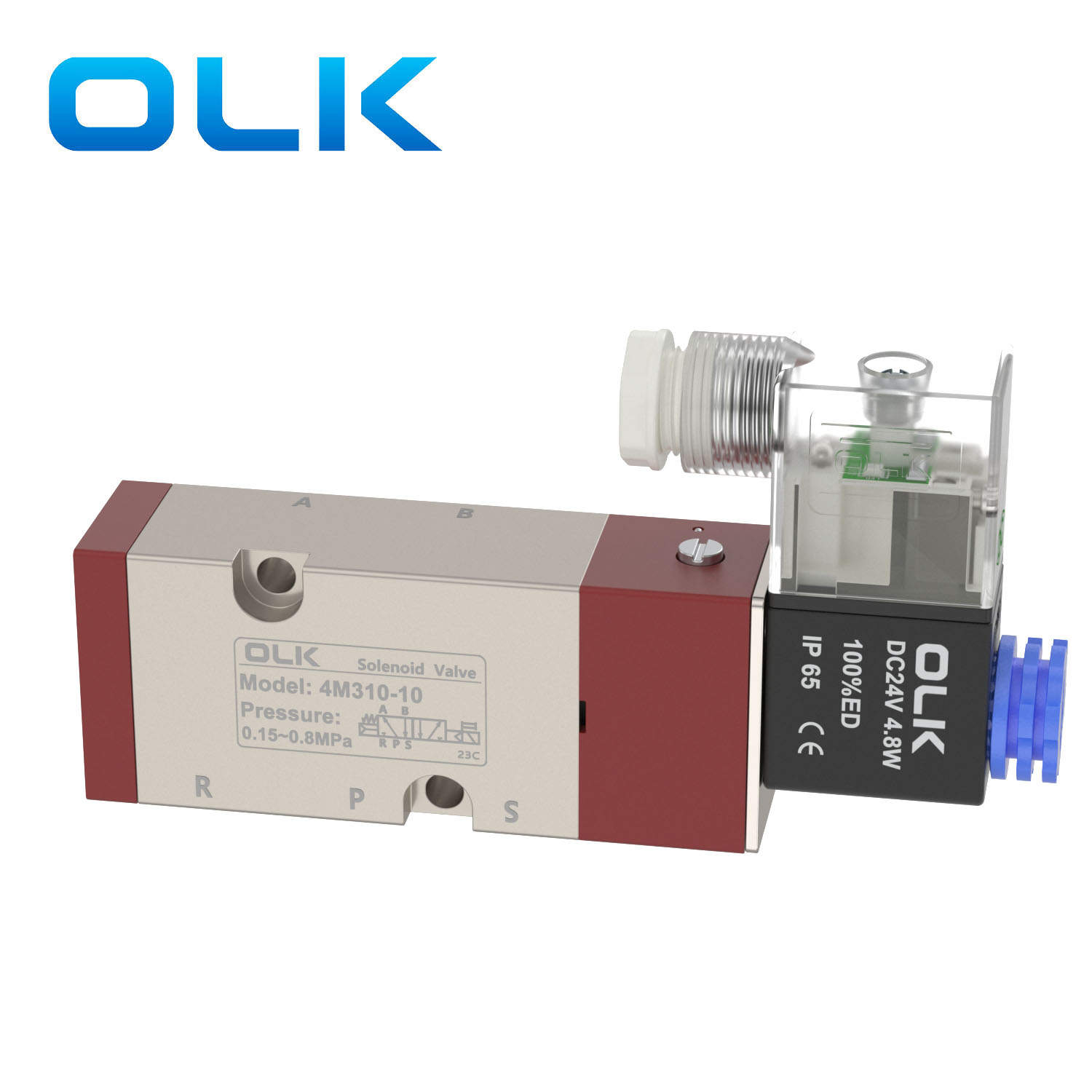

4M310-10 |
Sarrera=G1/4 |
4/seg |
30 (1,68) |
|
4M320-10 |
Sarrera=G1/4 |
4/seg |
30 (1,68) |
