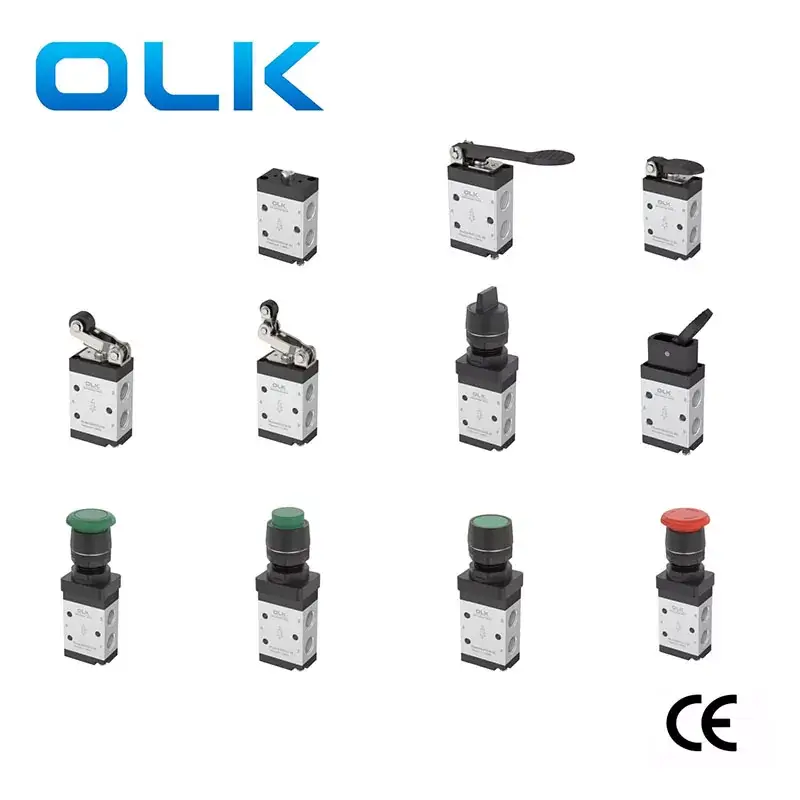

Ouleikai M3 serie airtac motako 3/2 bideko balbula mekanikoak 2 funtzionamendu-egoera eta 3 bide-aukera ditu. egonkorra, fidagarria eta iraunkorra, epe luzerako lan-ingurune egonkorretarako egokia, hala nola kontrol pneumatikoa ekoizpen-lerro automatizatuetan, hala nola muntaketa-lerroak eta ontziratze-lerroak.
Ikurra:
Eskaera kodea
M3
PM
210
06
R
SERIA
Botoi mota
kodea
PORTU TAMAINA
Botoien kolorea
M3:Mserie 2 posizioa 3 bide

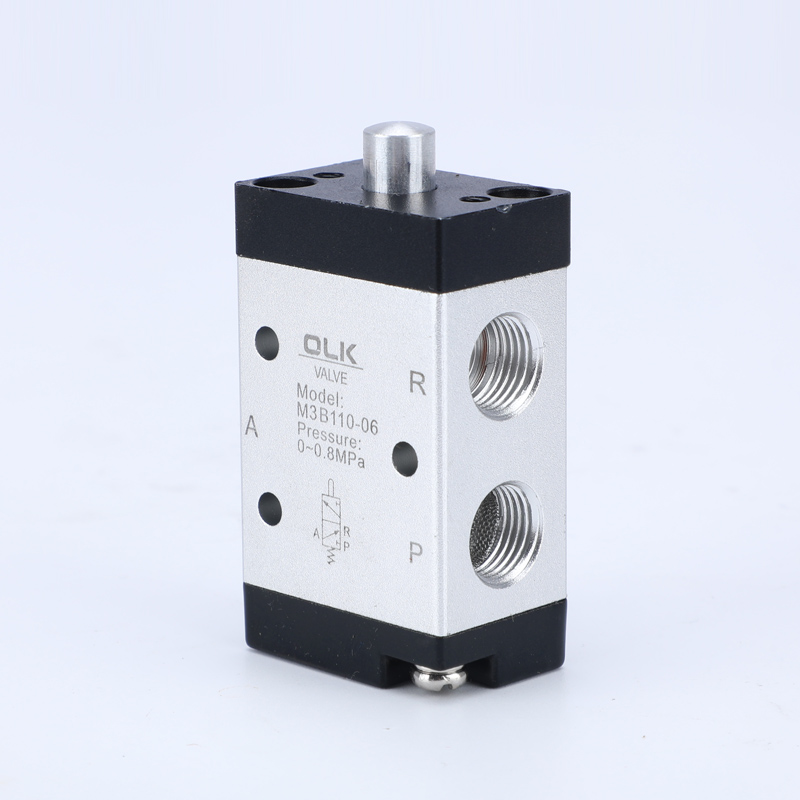

B:Oinarrizko Mota (M3B)
110:110 serieko kontrol bakarra
100:06:G1/8
PL: GORRIA

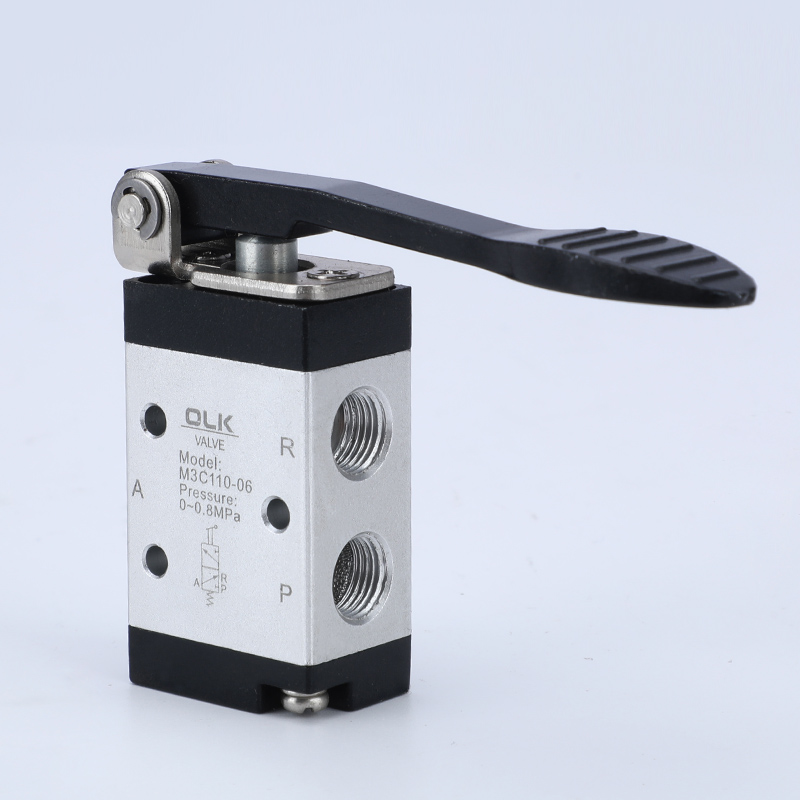

C: Helduleku luze mota (M3C)
210:210 serieko kontrol bakarra
200:06:G1/8
PP/PF/PM/HS:GORRIA BERDEA BELTZA

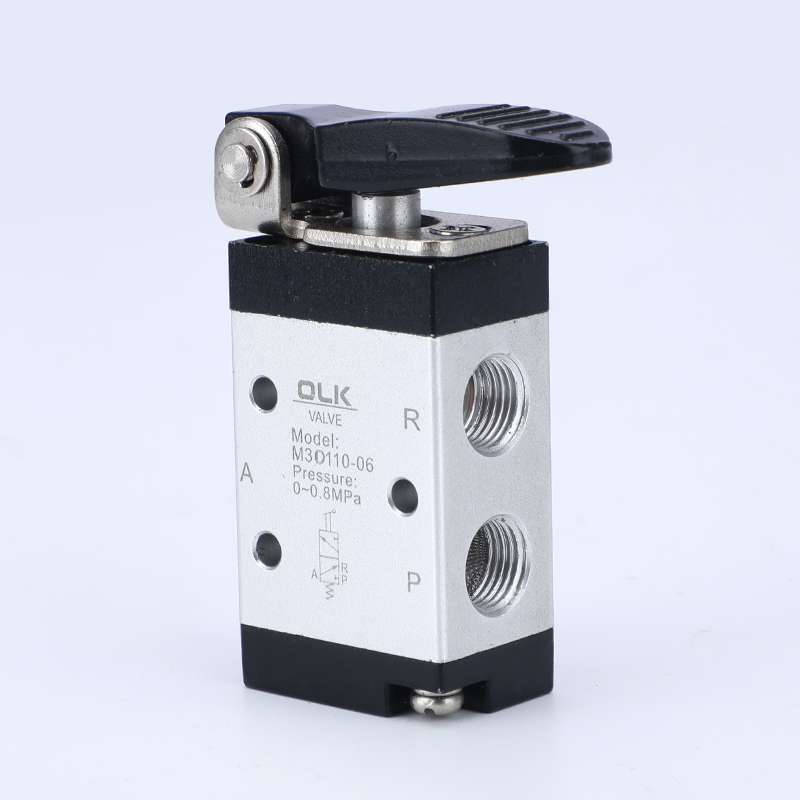

D: Helduleku laburra mota (M3D)
200:08:G1/4

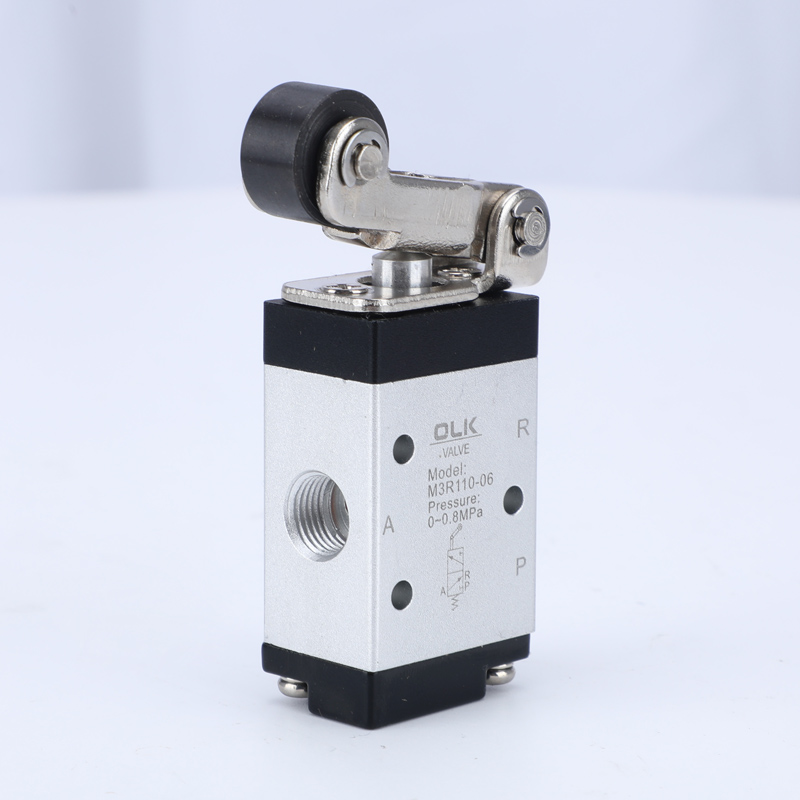

R: Roller Palanka mota (M3R)

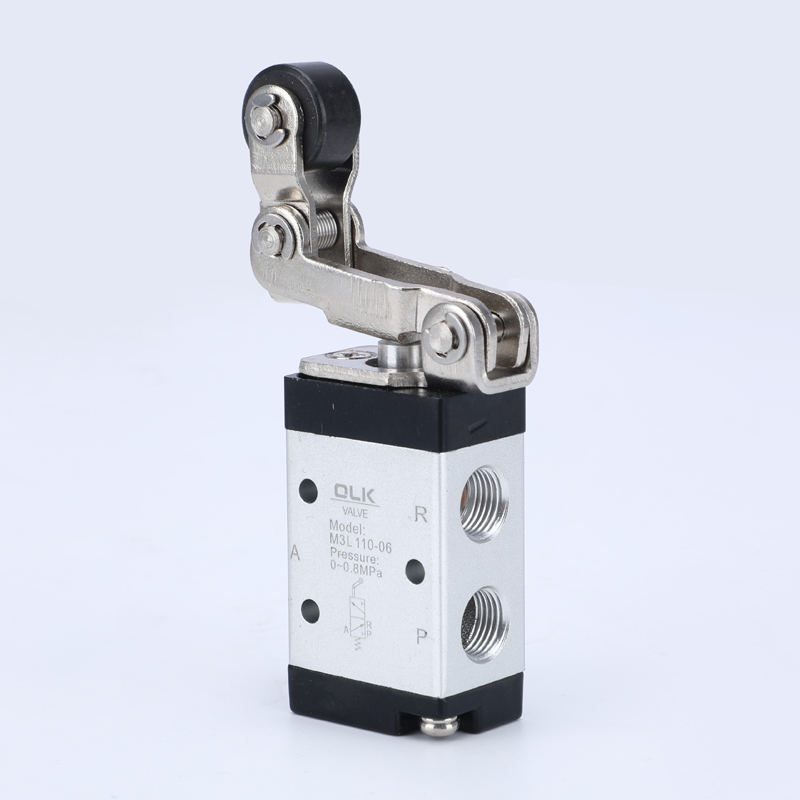

L: Norabide bakarreko arrabolaren palanka mota (M3L)

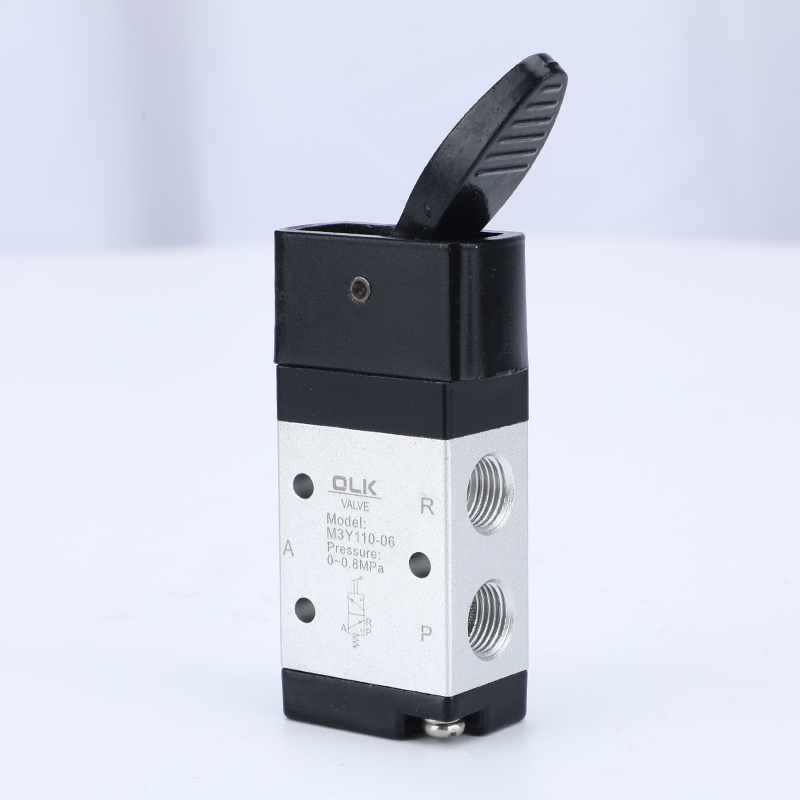

Y: kulunkari mota (M3Y)

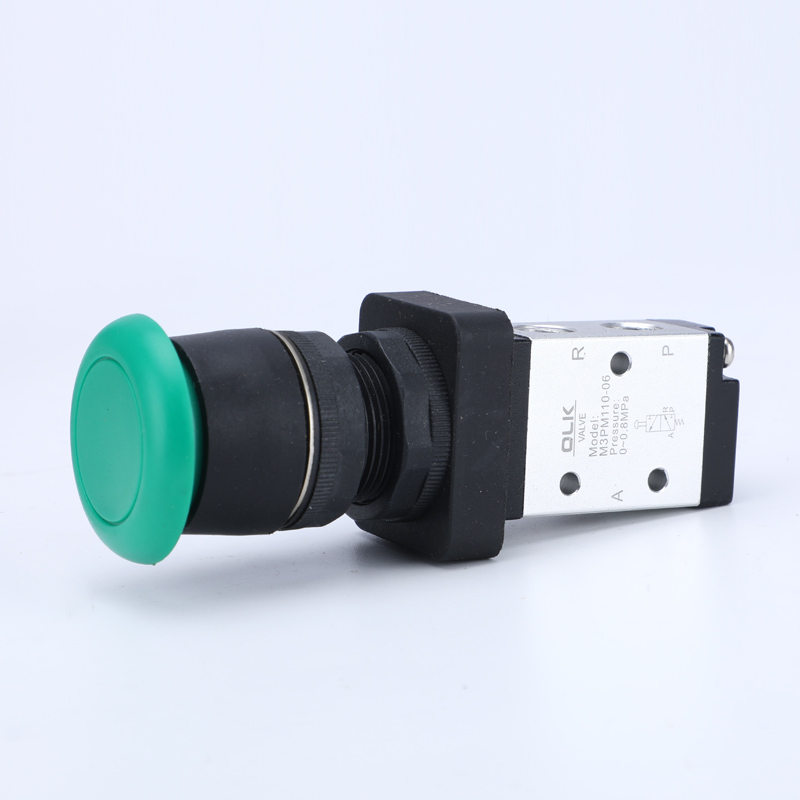

PM: perretxiko burua botoi mota (M3PM)

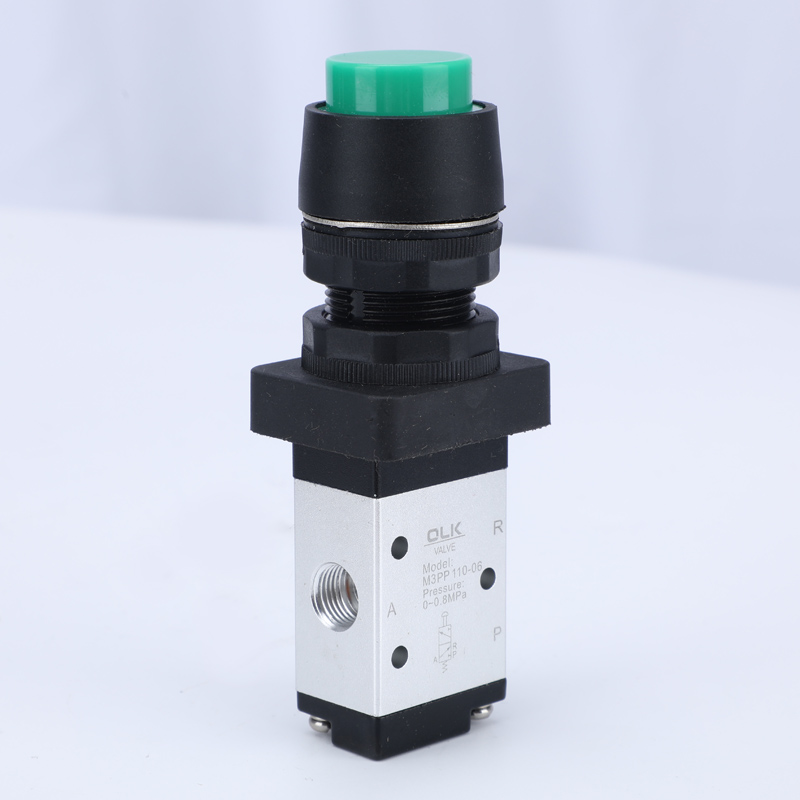

PP: Buru altxatutako botoi mota (M3PP)

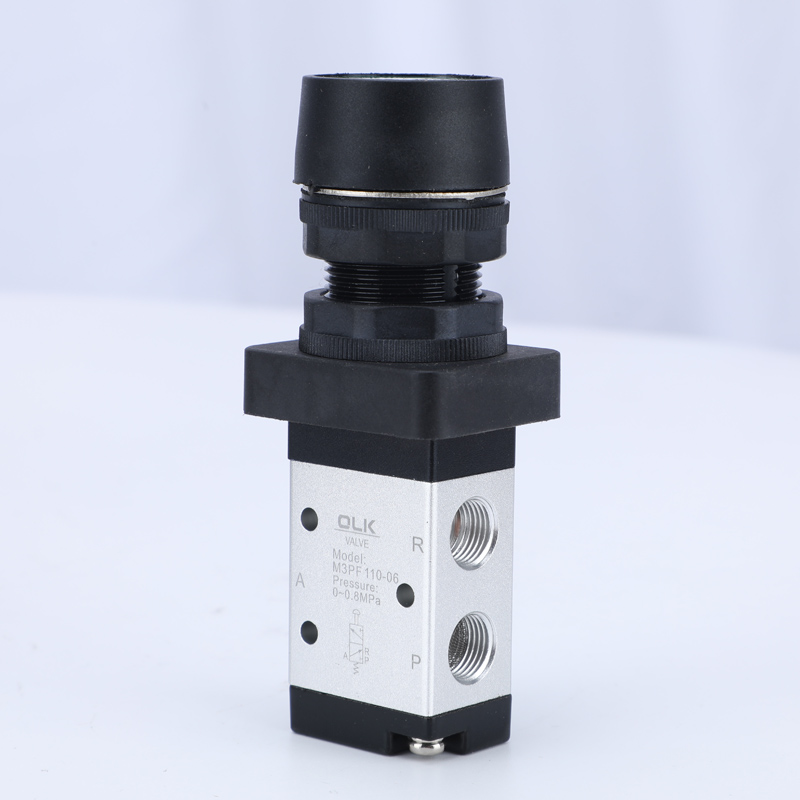

PF: Buru laua botoi mota (M3PF)

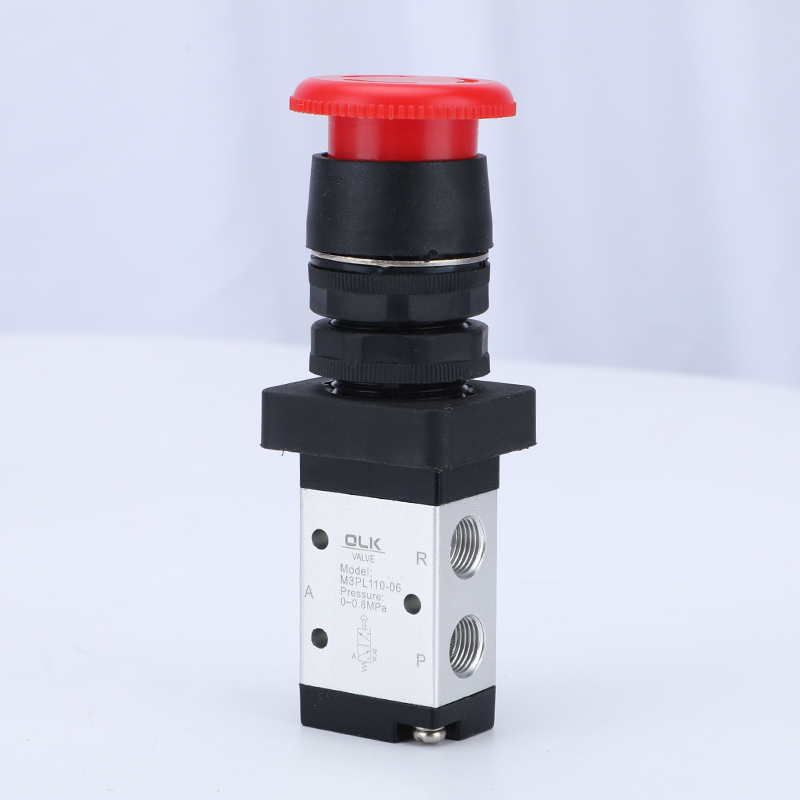

PL:Larrialdi Gelditzeko Eragin Botoi Mota (M3PL)
HS:Hautatzaile mota (M3HS)
1. Ihes-ataka gorputzean kokatzen da, zarata eta kutsadura murrizteko silenciador baten instalazioa erraztuz.
2. M3B, M3R eta M3L serieek kanpoko mekanismoek emandako kommutaziorako kanpoko indarrak behar dituzte, posizioa detektatzeko edo trazu-etengailuetarako egokiak.
3. M3C, M3D, M3Y, M3PF, M3PM, M3PP eta M3PLM3HS serieak eskuz funtzionatzen ditu, kontrol-buruen egiturazko forma ezberdinekin baldintza desberdinetan erabiltzeko erosoa izateko.
4. Pistoi motako egitura, kontrol-indarra ez du eragiten lan-presioak (hau da, atzeko presiorik gabe), barruko eraztunaren zigilatzea, zigilatzea bikaina eta aldakuntza malgua.
5. Ez da olio lubrifikaziorik behar.
6. Instalazio eta erabilera erosoa posizio anitzeko muntaketarekin.
7. M3C, M3D, M3Y, M3R eta M3L serieko kontrol-buruak metalezko materialez eginda daude bizitza luzerako eta fidagarritasun handiagoa izateko.
|

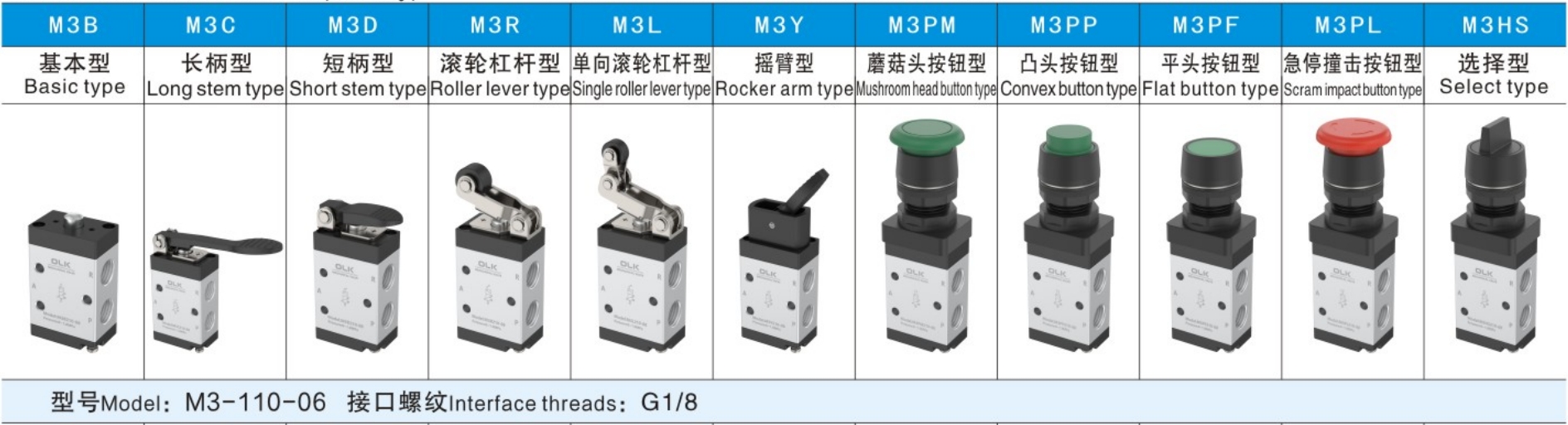

Eredua |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
Lanerako bitartekoa |
Airea (iragazi 40μm baino gehiagoko iragazki pantailatik) |
|||||||||||
|
Ekintza modua |
Kanpoko kontrola ekintza zuzeneko mota |
|||||||||||
|
Portuaren tamaina |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
Zeharkako eremu eraginkorra |
MINI |
05:2,5 mm²（Cv=0,14) |
||||||||||
|
110 |
06:8.0mm² (Cv=0.45) |
|||||||||||
|
210 |
06:9,0mm² (Cv=0,5); 0,8:12,0 mm² (Cv=0,67) |
|||||||||||
|
Posizioa |
3/2 Portua |
|||||||||||
|
BEHAR EZ |
||||||||||||
|
Presio tartea |
0-1.0MPa (0-145psi) |
|||||||||||
|
Froga presioa |
1,5 MPa (215 psi) |
|||||||||||
|
Presioa Woking |
'-20-70 ℃ |
|||||||||||
|
Gorputzaren Materiala |
Aluminiozko aleazioa |
|||||||||||
Neurriak
1) Kontrol-zatia ingeniaritza plastikozkoa da, eta eskuzko funtzionamendua soilik onartzen da. Ez erabili metal kolpea balbula aldatzeko.
2) M3B, M3C, M3D, M3PM, M3PF eta M3PP serieak automatikoki berrezartzen dira. M3Y, M3HS eta M3PL eskuzko balbulak eskuz berrezartzen dira. M3PL altxor posizioan sakatu ondoren, birakariak birakariak biratu behar dira berrezartzeko.
3) Erreparatu alderantzizko trazuari. Kanpoko indarren batek balbula alderantzikatzen duenean, oinarrizko alderantzizko trazuak ez du kontrol trazuaren taulan zehaztutako alderantzizko trazuaren tartea gainditu behar, bestela balbula gorputzean kalteak eragingo ditu.
4) M3L norabide bakarreko arrabolen balbula norabide bakarrean alda daiteke (eskuinetik ezkerrera joz). Eragin baliogabea beste norabidean (ezkerretik eskuinera kurbatua).
5) Kontrol-buruaren konbinazioa bereizita eska daiteke.
