AIRTAC motako m5 seriea 5/2 Way Button Button Mekanikoa Company Pneumatic-ek. VALVE-ren botoiaren balbularen bidez. M5 serieko botoi mekanikoko botoiaren balbula 5 modua murrizteko.
Ikurra:
| Agindu kodea |
||||
| M m | -Tik | 210 | 06 | R |
|
|
Botoi mota | Klabe | Portuaren tamaina | Botoiaren kolorea |
| M5: M mota | B: Oinarrizko mota (M5B) |
110: 110 serieko kontrol bakarra | 100: 06: G / 18 | Pl: gorria |
|
|
C: helduleku mota luzea (M5C) |
210: 210 serieko kontrol bakarra | 200: 06: G1 / 8 | PP / PF / PM / HS: gorria, berdea, beltza |
|
|
D: helduleku motaren mota (M5D) |
|
200: 08g1 / 4 |
|
|
|
R: Roller Lever Mota (M5R) |
|
|
|
|
|
L: Unidirectional Roller Lever mota (M5L) |
|
|
|
|
|
Y: rocker besoa mota (m5y) |
|
|
|
|
|
PM: Onddo burua botoia mota (m5pm) |
|
|
|
|
|
PP: Head Button botoi mota (M5PP) |
|
|
|
|
|
PF: Buruko botoi laua mota (M5PF) |
|
|
|
|
|
PL: EMERGENTZIA Gelditu Eraginaren botoi mota (M5PL) |
|
|
|
|
|
HS: Hautatzaile mota (M5HS) |
|
|
|

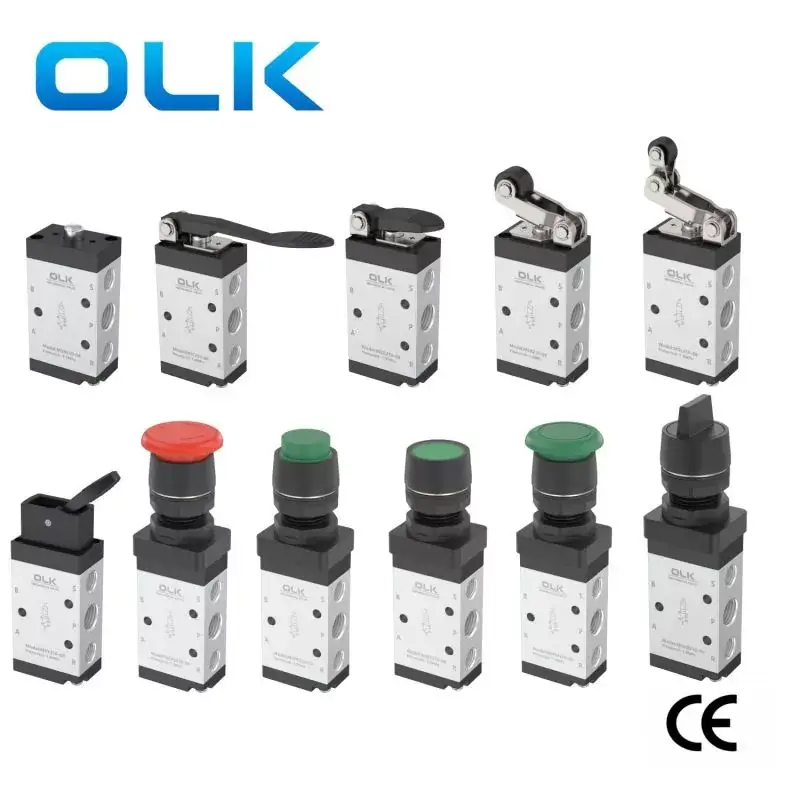

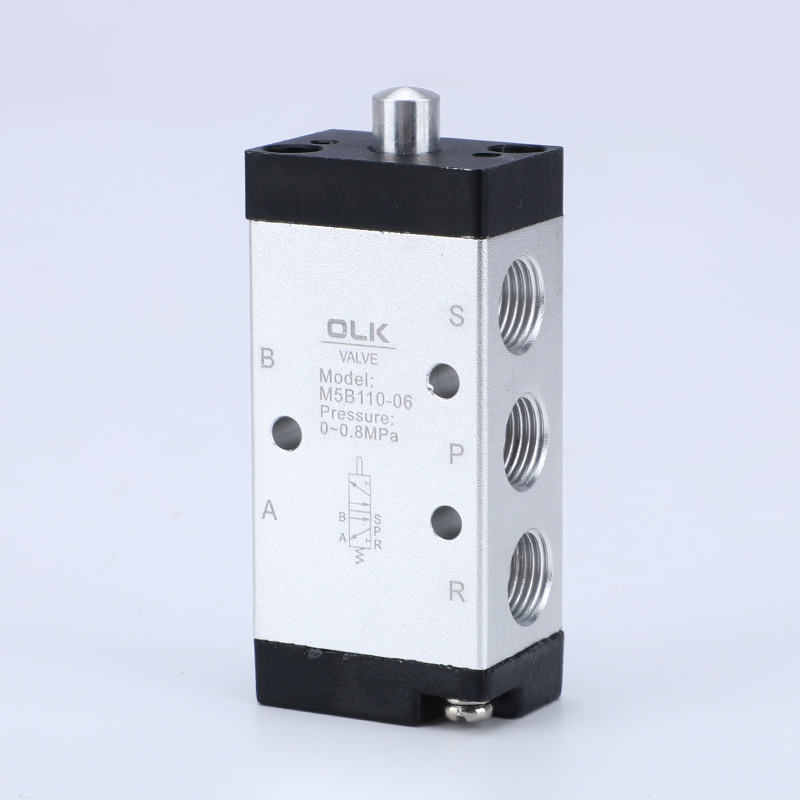

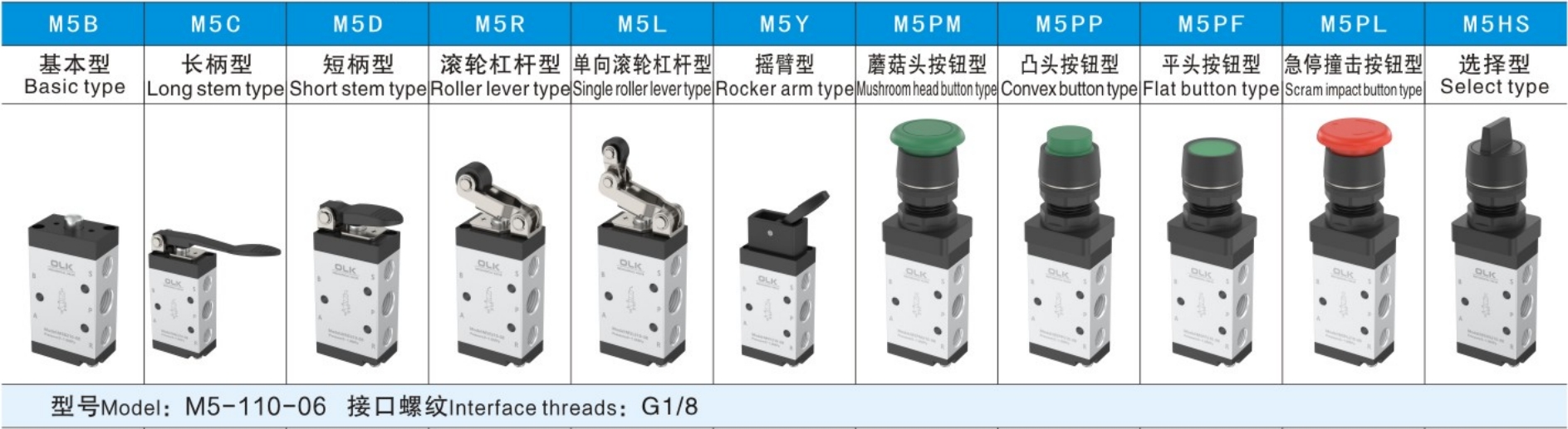

- Oinarrizko mota (M5B)

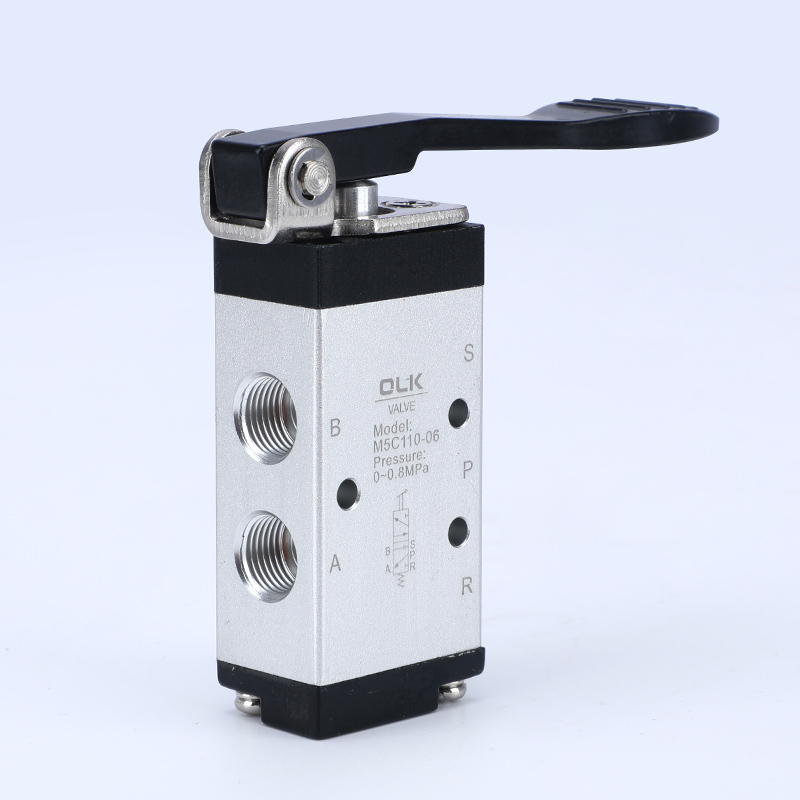

- helduleku mota luzea (M5C)

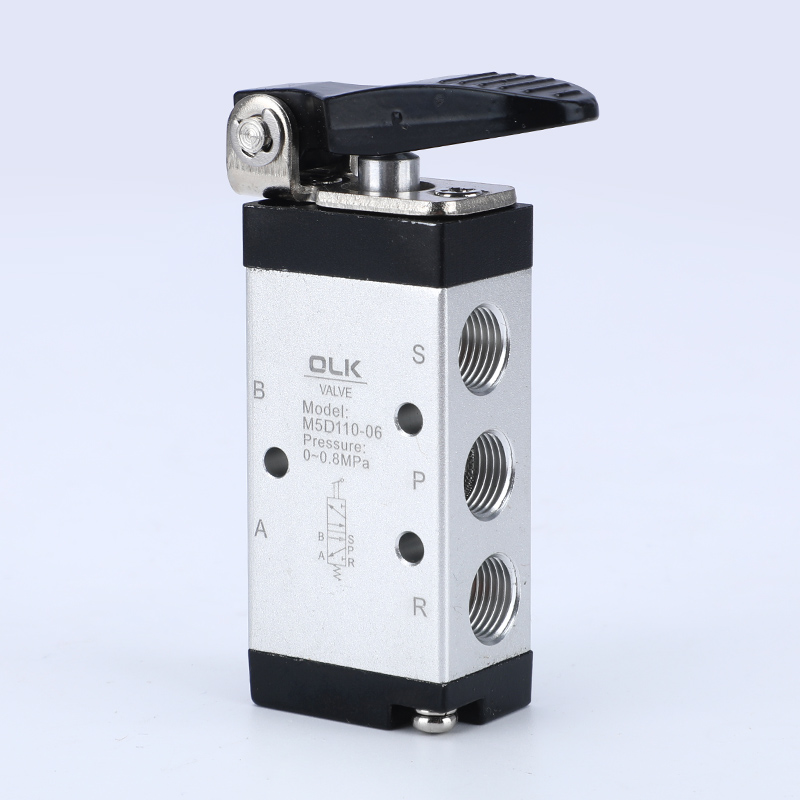

- helduleku motaren mota (M5D)

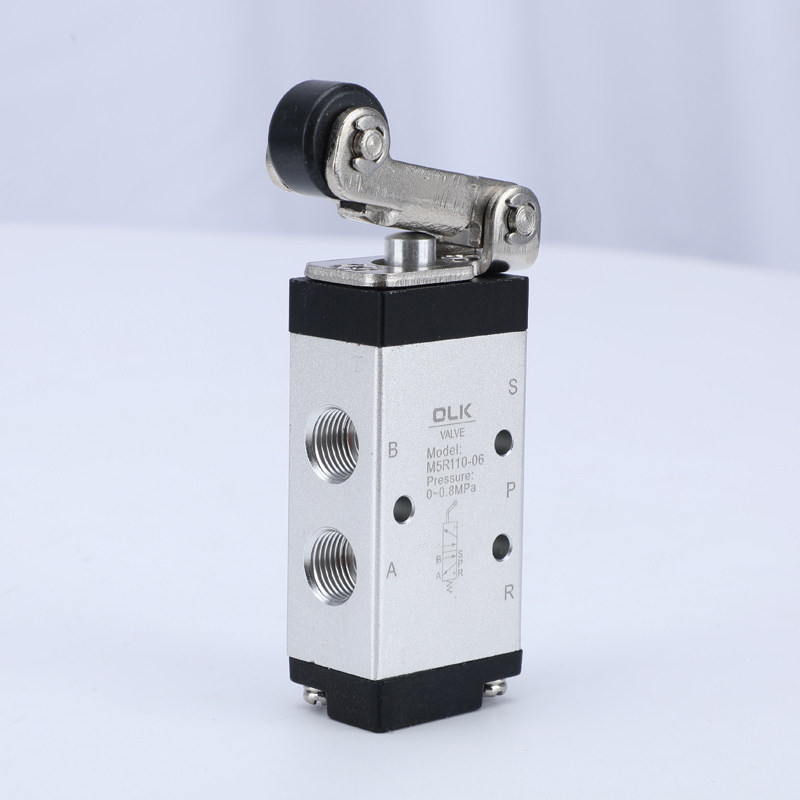

- Roller palanka mota (M5R)

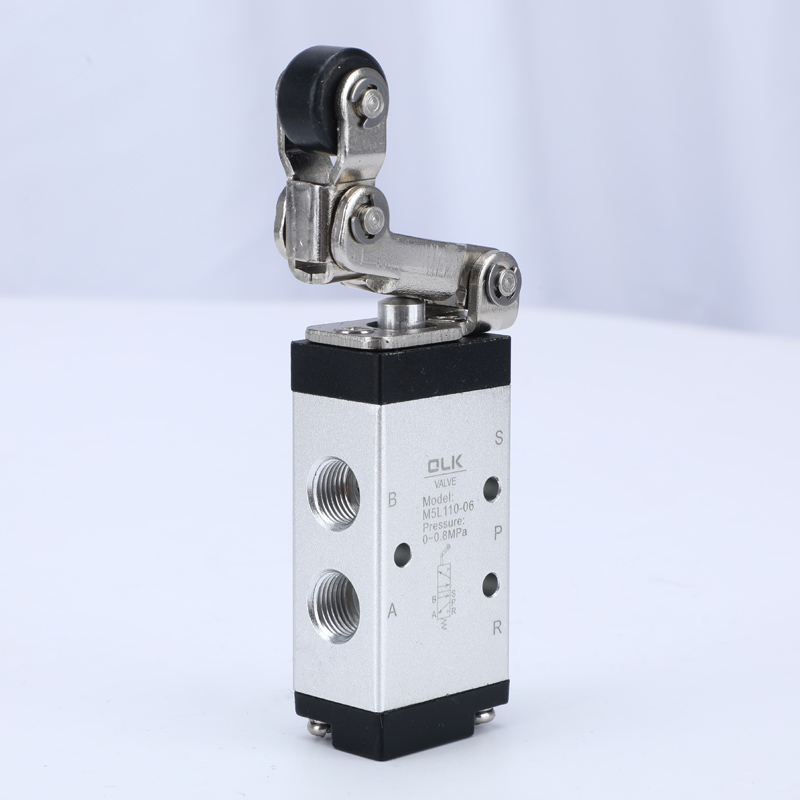

- Unidirectional Roller Lever mota (M5L)

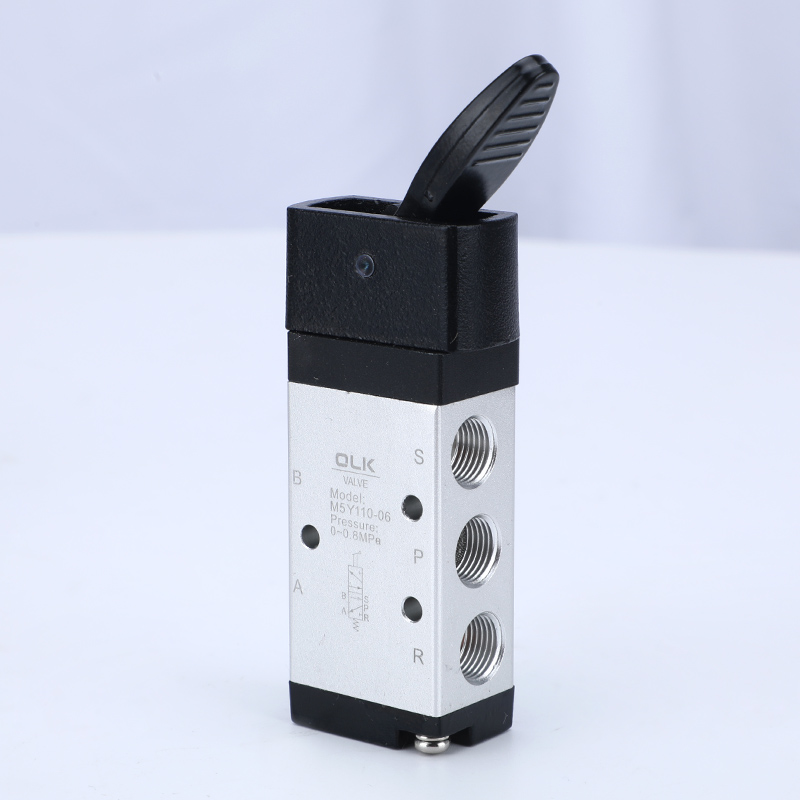

- rocker besoa mota (m5y)

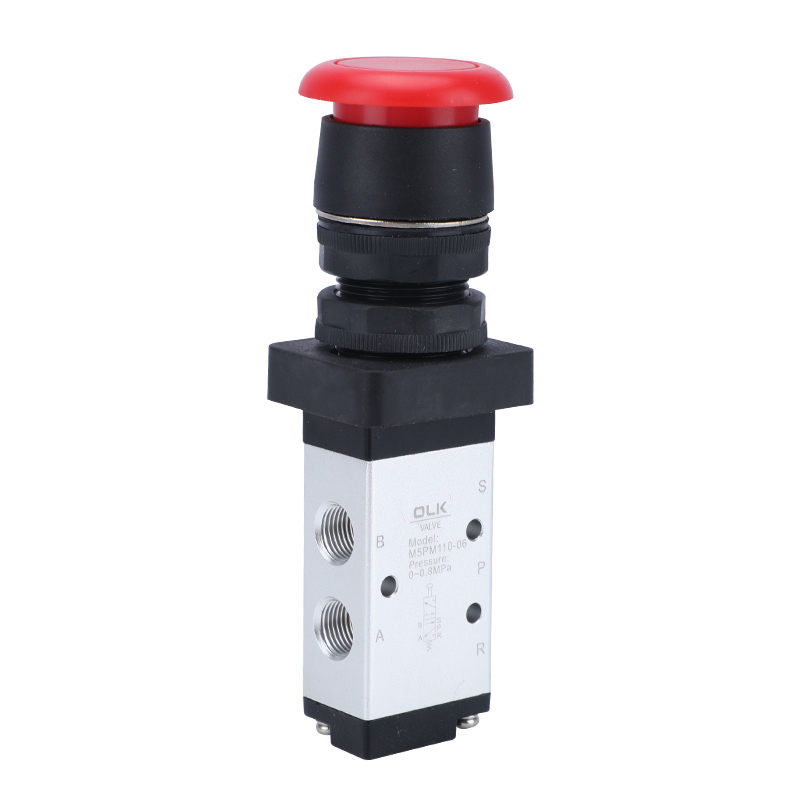

- Onddo burua botoia mota (m5pm)

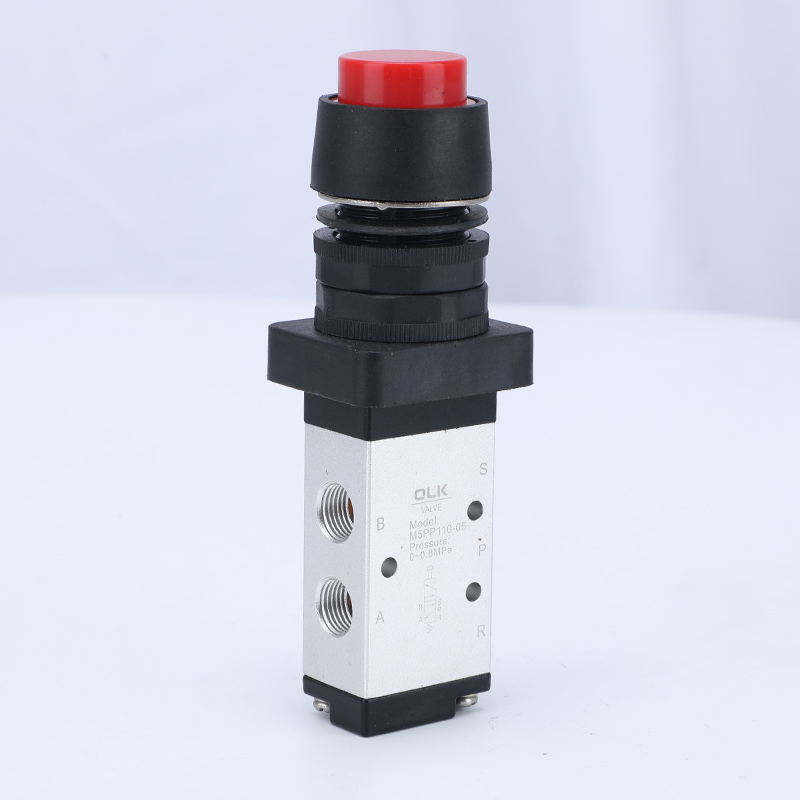

- Head botoia mota (M5PP)

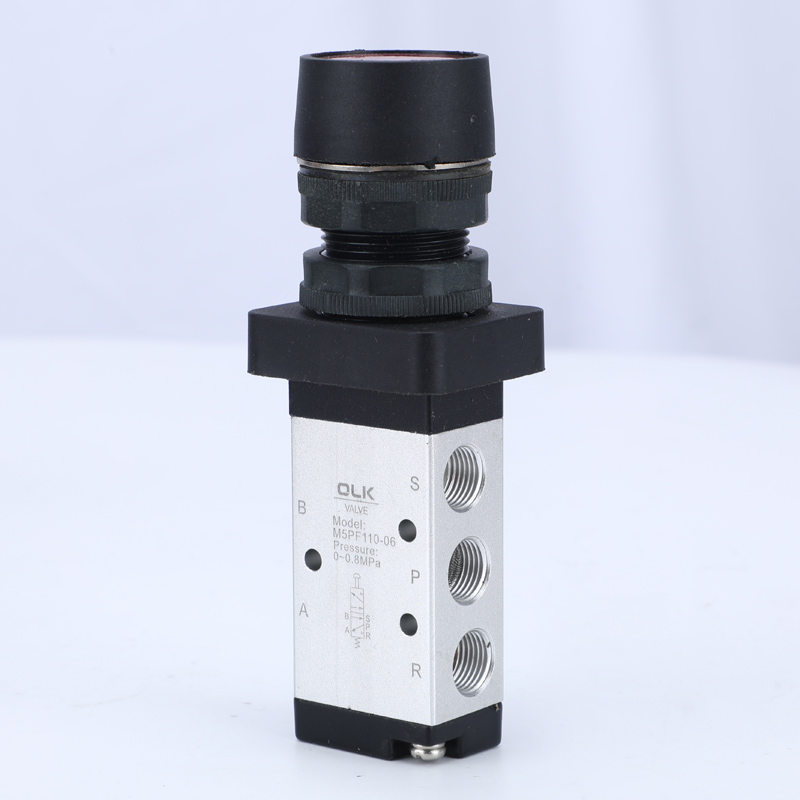

- Burua laua botoia mota (M5PF)
- Larrialdietarako Stop inpaktu botoia mota (M5PL)

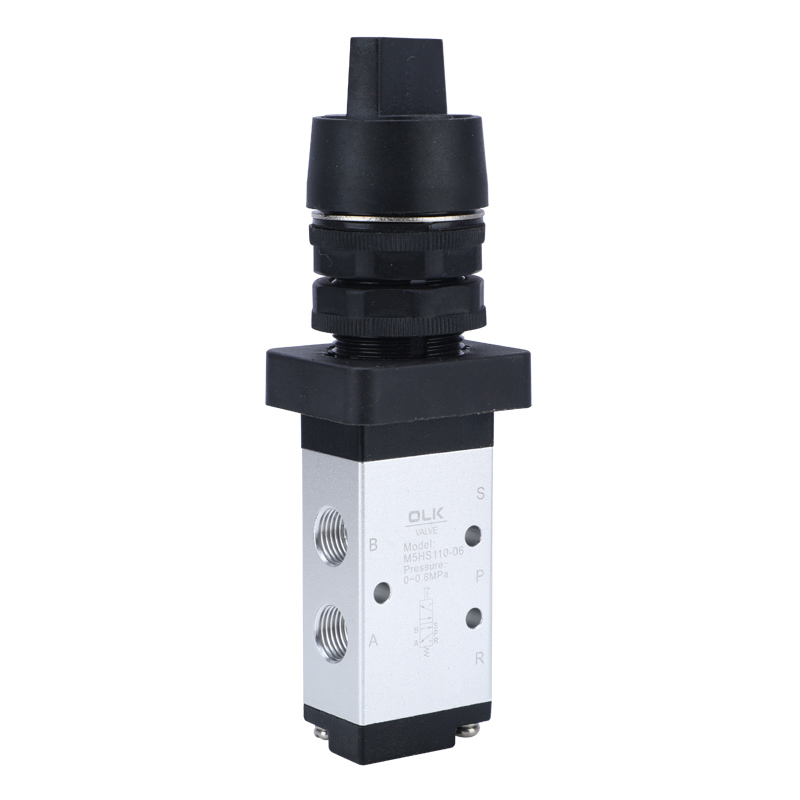

- Hautatzaile mota (M5HS)
PM, PP eta PF moten kasuan, hiru botoi kolore daude: gorria, berdea eta beltza aukeratzeko.
1. Ihes portuak gorputzean daude, zarata eta kutsadura murrizteko isilgailuak instalatzea erraztuz.
2. M5B, M5R, M5L serieak kanpoko indarrak behar ditu kanpoko mekanismoek, posizioak hautemateko edo kolpe etengailuetarako egokiak.
3. M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PP, M5HS serieak eskuz funtzionatzen dute egiturazko kontrol-buruak baldintza desberdinetan erosotasunerako.

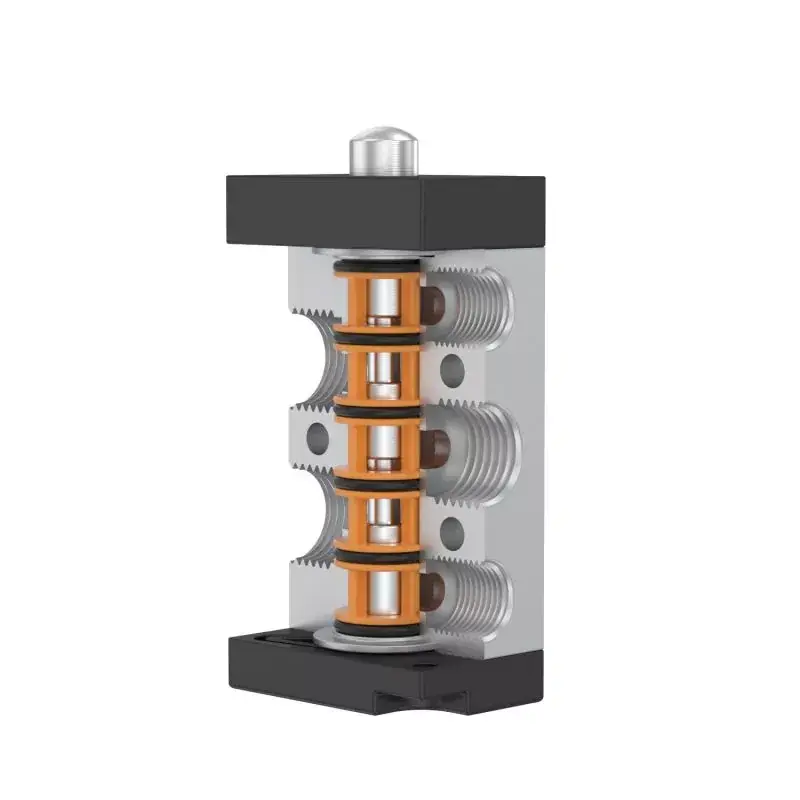

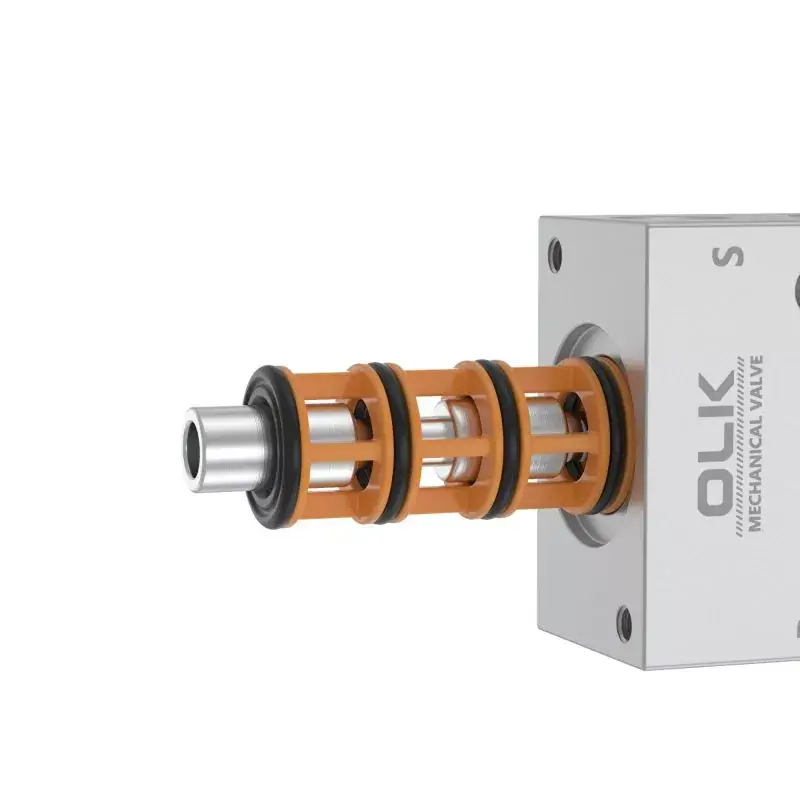

4. Zutabeen egitura irristakorra, kontrol-indarra lan-presioarekin eraginik gabe (i.e., ez da presioaren eraginik ez), barruko eraztun zigilua zigilatzeko, etengabeko etengailua.
5. Ez da petrolio lubrifikazio beharrik.
6. Erabilera erraza lortzeko posizio instalazio anitz.
7. M5C, M5D, M5Y, M5R, M5L serieko kontrol buruak metalezkoak dira, bizitza luzea eta fidagarritasun eta egonkortasun handiagoa bermatuz.
|
Lan-euskarria |
Airea (40μm baino gehiagoko iragazki baten bidez iragazi da) |
|
Egintza |
Kanpoko zuzeneko antzezpena |
|
Portuko diametroa |
05: M5,06: G1 / 8,08: G1 / 4 |
|
Kargu kopurua |
2 5. postua |
|
lubrifikatzaile |
ez beharrezko |
|
Laneko presio sorta mpa (psi) |
0 ~1.0 (~ 145) |
|
Presioaren erresistentzia bermatua |
1.5mpa (215psi) |
|
Lan tenperatura ° C |
-20170 |
|
Zeharkako eremua mm² (CV balioa) |
05: 2,5 (0,14), 06: 8 (0,45), 08: 12 (0,67) |
|
Gorputz materiala |
Aluminiozko aleazioa |
Neurriak
1) Kontrol zatia ingeniaritza plastikoz egina dago eta eskuzko funtzionamendua soilik onartzen da. Ez erabili metalezko eragina balbula aldatzeko.
2) M5B, M5C, M5D, M5PM, M5PF eta M5PP serieak automatikoki berrezartzen dira. M5y, M5HS eta M5PL eskuzko balbulak eskuz berrezarri dira. M5PL altxorraren posizioan sakatu ondoren, birakariaren eskua biratu behar da berrezartzeko.
3) Arreta ezazu alderantzizko trazuan. Kanpoko indarrak balbula alderantziz eragiten duenean, oinarrizko alderantzizko trazuak ez du kontrol-trazu taulan zehaztutako alderantzizko traba gainditu behar, bestela balbularen gorputzean kalteak eragingo ditu.
4) M5L norabide bakarreko balbula norabide bakarrean alda daiteke (eskuinetik ezkerrera joatea). Inpaktu baliogabea beste norabidean (ezkerrera eskuinera makurrak).
5) Kontrol-buru konbinazioa bereizita eska daiteke.
