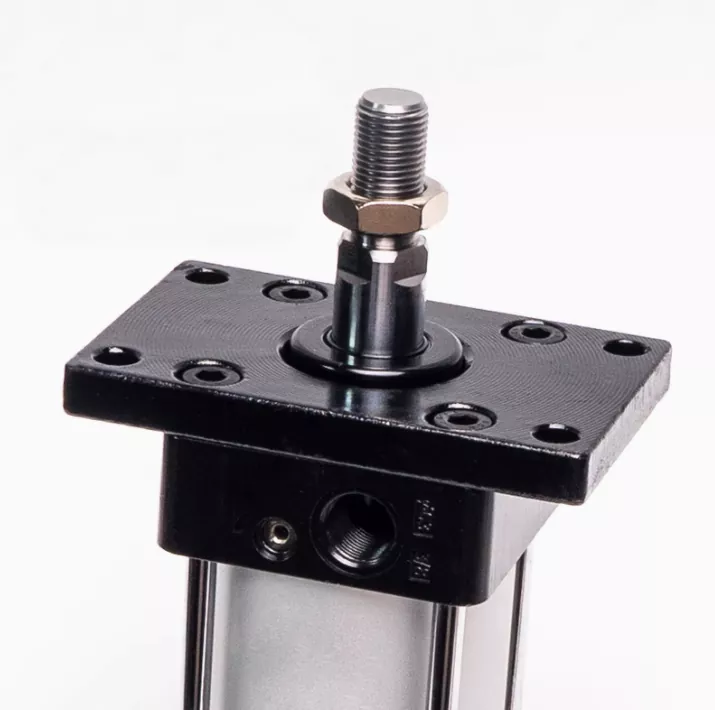

Fa Bride Muntatzeko zilindro pneumatiko estandarretarako erabiltzen den euskarria da.

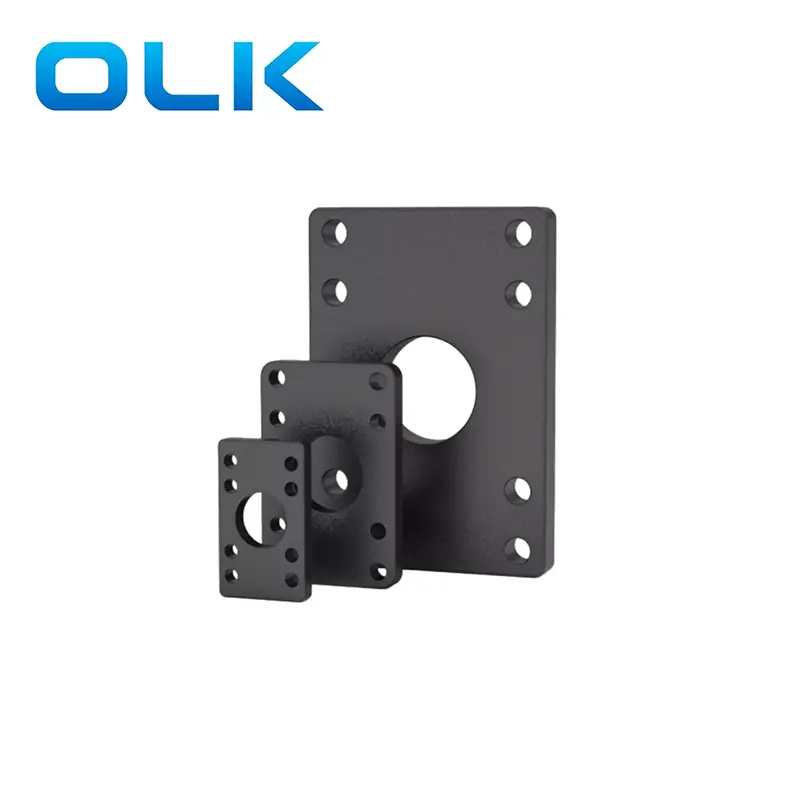

Fa Bride Mount laukizuzen laua da, zuloak muntatuz. SC serieko zilindro pneumatikoa da. ISO 15552 edo ISO 6431 Zilindroak betetzen ditu.
Aplikazioa: FA-aurrealdeko brida zilindroaren euskarriaren egokitasuna da, aurrealdeko euskarriak edo beso robotikoak instalatzeko, eta normalean makina automatikoen instalazioen zuloen plano berean. Beraz, aplikazioen eszenatoki tipiko batzuk daude
Packaging makinak: posizio finkoko mugimendu linealak kolpe kontrol zehatzarekin.
Automatizazio Ekipamenduak: Zilindroetarako muntatzeko egonkorra kokapen bertikal edo horizontaletan.
Materialen manipulazioa: zilindroak modu seguruan zintzilikatu behar diren lanabesan erabiltzen da.
Mekanizazio geltokiak: zero alboko mugimendua behar duten ekintzak sakatu, bultzatu edo estutzeko.
Proba-zurrumurruak eta kontrol unitateak: zilindro zurrunaren kokapena ezinbestekoa da errepikapenerako.
|
M |
63 |
X |
50 |
- |
S |
- |
Fisu |
|
SC serieko pneumacit zilindro estandarra |
Neurri txikia |
|
trazatu |
|
S: magnetikoa |
|
FA: Zilindroaren burua Withfa Branta Mount |
|
|
|
|
|
|
Hutsik: ez |
|
|
|

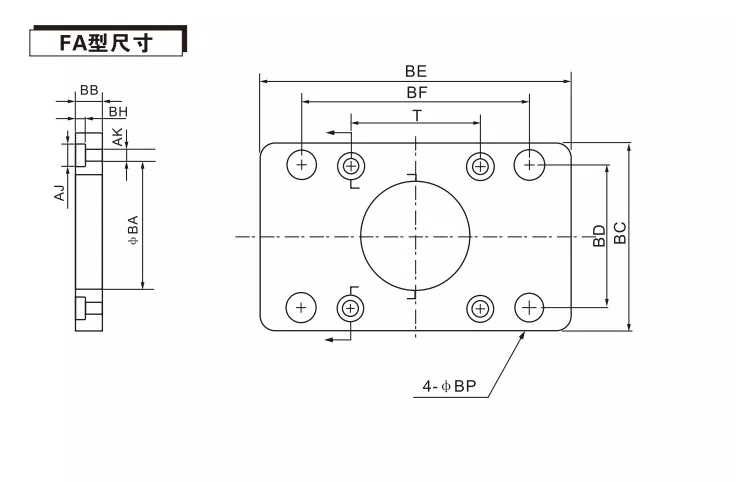

Kodea / aspergarria diametroa |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
A |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
Bb |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
Bc |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
Bd |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
Izan |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Bf |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
Bh |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
Aj |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
Eta |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
Bpardiera |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Aurrealdeko brida zilindroaren euskarria erabiltzeko beste zilindroekin bat dator?
Zilindro desberdinen instalazioen zuloek posizio desberdinak dituzte, eta FA FLANG plakak bat datozenak erabili beharko lirateke. Fa serieko brida plaka hau SC serieko zilindro estandarrekin bakarrik erabil daiteke.
Whatats desberdina da Olk Fa Bride Mount eta FB atzeko bridarekin?
FA FRONDER FLANGE: konektatu zilindroaren lehen muturra ekipamendura, pistoi hagaxka kanpora begira instalazioan zehar. Normalean ekipamendu-muturrean eta kargatzeko eszenatokietan erabiltzen da.
FB atzeko brida: konektatu zilindroaren atzeko muturra ekipamendura eta ezkutatu zilindroaren gorputza atzean. Zilindroaren gorputza konpondu behar den egoeretarako egokia da eta jarrera mantendu da.
