Zilindroaren etengailua

OLK pneumatikoa da Txinan egindako zilindro magnetikoen fabrikatzaile eta hornitzaile profesionalen artean. Gure produktuek fabrika stock dute, ongi etorri handizkako zilindroko etengailura gurekin.

Bidali kontsulta

Produktuaren Deskribapena

Zilindroaren etengailu magnetikoa aireko zilindroaren kolpearen posizioa hautemateko erabiltzen da, ez duzu makinaren kontrol-balbula edo trazadurarik behar, bi muturretan muntatzeko euskarriak eta pistoi hagaxkaren amaieran talka blokeak egin beharrik gabe, egituran erabiltzeko eta trinkotzeko beharrik gabe. Fidagarritasun handia, bizitza luzea, kostu baxua eta etengabeko erantzunaren denbora laburra, beraz, oso erabilia izan da.

Olk-ek iradokitzen du erabiltzerakoan, garrantzitsua da zilindroaren etengailu magnetikoa ez dela instalatu behar eremu magnetiko sendoak dituzten gailuetatik gertu. Etengailu magnetikoekin hornitutako bi zilindro pneumatikoek paraleloan mugitzen dira, interferentzia magnetikoak ekiditeko, distantzia 40mm baino handiagoa izan behar da. Beharrezkoa da etengailu magnetikoaren posizioa desaktibatuta dagoen ala ez egiaztatzea.

Indukzio magnetikoaren etengabeko ezaugarriak

· Sentsazio adimenduna

· Egonkortasun magnetikoa, indukzio sentikorra

· Instalatzeko erraza, zilindroaren trazuan edozein lekutan instalatu daiteke

Eredu	Cs1-f	Cs1-	CS1-J	Cs1-s	Cs1-g	D-A93	D-A73	D-z73	D-A54
Zilindro aplikagarriak	SC / MAL / MA	SC / MAL / MA	Sda / tda / tn	Gaizkia / Nire	SDA (Groove)	Su (SMC)	CQ2B (SMC)	CXS (SMC)
Instalazio metodoa	Lotu hagaxkak / eraztun gerrikoak	Lotu hagaxkak / eraztun gerrikoak	Arrasto	Ezeztatutako	Arrasto	Arrasto	Arrasto	Arrasto	Arrasto

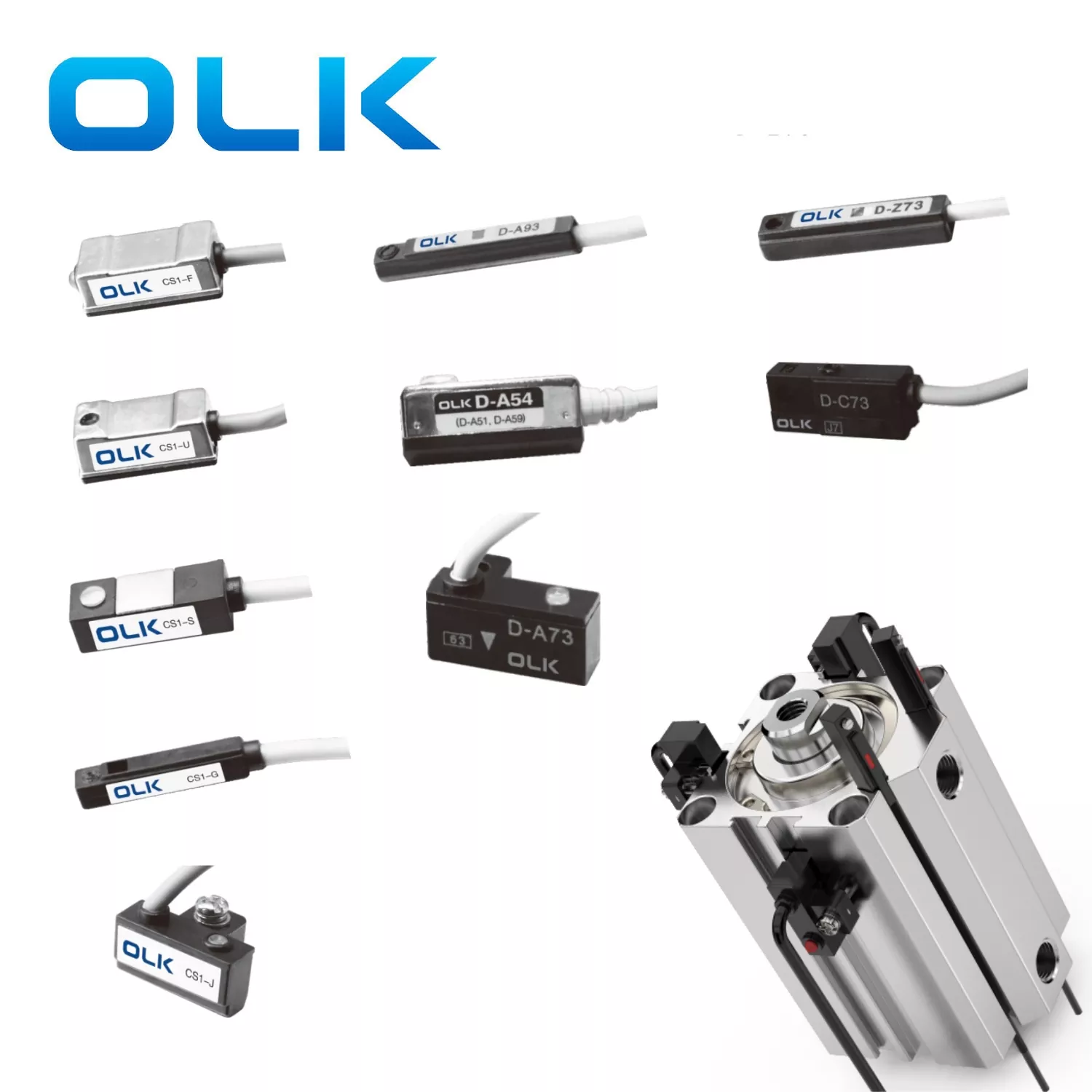

Argazki
Zilindroaren aplikazioaren diagrama
Eskema dimentsioaren diagrama
Aldatu mota	Normalean irekitzen da	Normalean irekitzen da	Normalean irekitzen da	Normalean irekitzen da	Normalean irekitzen da	Normalean irekitzen da	Normalean irekitzen da	Normalean irekitzen da	Normalean irekitzen da
Sentsazio mota	Reed Aldatu kontaktuarekin	Reed Aldatu kontaktuarekin	Reed Aldatu kontaktuarekin	Reed Aldatu kontaktuarekin	Reed Aldatu kontaktuarekin	Reed Aldatu kontaktuarekin	Reed Aldatu kontaktuarekin	Reed Aldatu kontaktuarekin	Reed Aldatu kontaktuarekin
Funtzionamendu tentsioa	5-240V DC / AC	5-240V DC / AC	5-240V DC / AC	5-240V DC / AC	5-240V DC / AC	5-240V DC / AC	5-240V DC / AC	5-240V DC / AC	5-240V DC / AC
Uneko aldaketaren maximoa	100ma (gehienez)	100ma (gehienez)	100ma (gehienez)	100ma (gehienez)	100ma (gehienez)	100ma (gehienez)	100ma (gehienez)	100ma (gehienez)	100ma (gehienez)
Harremanetarako ahalmen maximoa	10w (gehienez)	10w (gehienez)	10w (gehienez)	10w (gehienez)	10w (gehienez)	10w (gehienez)	10w (gehienez)	10w (gehienez)	10w (gehienez)
Barne-energia kontsumoa	Ezein ez	Ezein ez	Ezein ez	Ezein ez	Ezein ez	Ezein ez	Ezein ez	Ezein ez	Ezein ez
Tentsio jaitsiera	Max 2.5v @ 10ma dc	Max 2.5v @ 100ma DC	Max 2.5v @ 100ma DC	Max 2.5v @ 10ma dc	Max 2.5v @ 10ma dc	Max 2.5v @ 40ma dc	Max 2.5v @ 10ma dc	Max 2.5v @ 40ma dc	Max 2.5v @ 40ma dc
Ihes korronte						Gehienez 10W		Gehienez 10W	Gehienez 10W
Adierazlearen argia	Led gorria	Led gorria	Led gorria	Led gorria	Led gorria	Led gorria	Led gorria	Led gorria	Led gorria
Kablegrama	2.8φ, 2c, olioarekiko erresistentzia grisa PVC	2.8φ, 2c, olioarekiko erresistentzia grisa PVC	2.8φ, 2c, olioarekiko erresistentzia grisa PVC	2.8φ, 2c, olioarekiko erresistentzia grisa PVC	2.8φ, 2c, olioarekiko erresistentzia grisa PVC	2.8φ, 2c, olioarekiko erresistentzia grisa PVC	2.8φ, 2c, olioarekiko erresistentzia grisa PVC	2.8φ, 2c, olioarekiko erresistentzia grisa PVC	2.8φ, 2c, olioarekiko erresistentzia grisa PVC
Sentiberatasun					60 Gauss	60 Gauss	60 Gauss	60 Gauss	60 Gauss
MAXIMEN MAILA	200hz	200hz	200hz	200hz	-	–	-	–	-
Funtzionamendu tenperatura	–	–	–	–	–	–	–	–	–
Shock Erresistentzia	30g	30g	30g	30g	30g	30g	30g	30g	30g
Bibrazioarekiko erresistentzia	–	–	–	–	–	–	–	–	–
Babes maila	–	–	–	–	–	–	–	–	–
Babes Zirkuitua	Ezein ez	Ezein ez	Ezein ez	Ezein ez	Ezein ez	Ezein ez	Ezein ez	Ezein ez	Ezein ez

Etengailu magnetikoentzako osagarriak

Eredu	Su-10	Su-12	Su-	Su-16	Su-18	TCS1-F
Zilindro aplikagarriak	Su32	Su32 / 40/50	Ikin	Su80 / 100/12		Kortxete
Instalazio metodoa	Arrasto	Arrasto	Arrasto	Arrasto	Arrasto	Torlojo
Unitate	PCak	PCak	PCak	PCak	PCak	PCak

Etengailu magnetikoentzako osagarriak - Altzairu herdoilgaitzezko zip loturak

Eredu	Ma-16	MA-20	MA-25	MA-32	Ma-40	MAL-16	MAL-20	MAL-25	MAL-32	MAL-40
Unitate	PCak	PCak	PCak	PCak	PCak	PCak	PCak	PCak	PCak	PCak

Aire-zilindroaren etengailuaren instalazio metodoa:

1: Seguru altzairu herdoilgaitzezko zip loturekin

2: Pull Rod-en konpondu

3: Instalatu zuzenean instalazio zirrikitutik

4: trenbide instalazioa

Etengailu magnetikoentzako neurriak

· Ez ezazu zirkuitu laburreko 2 alanbre etengailuak.

2 alanbre etengailu magnetikoek oso erresistentzia baxua dute. Botereak zuzenean konektatzeak zirkuitu labur bat sor dezake eta etengailua erre dezake.

· Begiratu kable bidezko polaritatea.

2 alanbre etengailuak polaritate egokiarekin konektatu behar dira. Alderantzizko kableak seinalea piztu dezake.

3 alanbre etengailuak ere behar bezala kableatu behar dira edo kalteak izan daitezke.

· Ez konektatu zuzenean karga induktibo handietara.

Motors edo solenoide balbula handiek bezala karga handiek gorakada korrontea eragin dezakete eta etengailua suntsitu dezakete. Ziurtatu tentsioa eta korrontea egonkorrak eta garbiak direla.

· Saihestu eremu magnetiko sendoak eta metalezko patata frijituak.

Hauek sentikortasuna murriztu dezakete eta seinale edo porrot faltsuak eragin ditzakete. Ingurune magnetiko sendoak lortzeko, erabili erabilera horretarako diseinatutako etengailu magnetiko bereziak.

· Ez erabili ingurune gogorretan.

Sentsore burua erretxinez eginda dago. Saihestu ura, produktu kimikoak edo itsasoko ura, pitzatzea edo puztu dezakeena.

· Kudeatu arretaz.

Etengailu magnetikoak hauskorrak dira. Saihestu inpaktuak, tiraka edo manipulazio zakarra biltegiratzean, garraioan eta instalazioan.

· Ihes korrontea 2 alanbre etengailu elektronikoetan.

Etengailu horiek ihes korronte txiki bat dute. Ziurtatu karga hastea korrontea isurketa korrontea baino handiagoa dela seinale faltsuak ekiditeko. 3 kable etengailuek ihes txikiagoak dituzte edo etenik gabeko etengailu mekanikoak erabili.

· Beste baldintza berezi batzuetarako, kontsultatu erabili aurretik.

Jar zaitez harremanetan Olk taldearekin, erabilera okerra kalteak edo galerak ekiditeko.

FAQ:

Nola erabiltzen da etengailu magnetikoa?

Etengailu magnetikoak PLC, errelekin eta beste kontrolatzaile batzuekin batera erabil daitezke seinaleak transmititzeko.

Zeintzuk dira etengailu magnetikoentzako neurriak?

Ez ezazu zirkuitu laburrik gabeko hornidura zuzenean etengailu magnetikoak erabiltzen dituzunean.

Zer da harremanik gabeko etengailu magnetikoa?

Kontaktu gabeko etengabeko etengabeko etengabeko etengabeko etengabeko etengabeko etengabeko etengabeko etengailua. Osagai elektronikoak erabiltzen ditu imanak detektatzeko, uretako etengailuak bezalako pieza mekanikoen ordez. Horregatik, egoera solidoa edo etengailu magnetiko elektronikoa ere deitzen zaio. Shock eta bibrazioarekiko erresistentzia hobea du, eta bere bizimodua ia iraunkorra da.

Zilindroentzako bi posizio hautemateko metodoen konparazioa
Detekzio modua		berezko

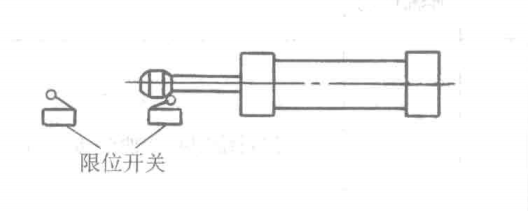

Muga-aldagaia: mugako etengailuak pistoi hagaxkaren aurrean talka blokeekin instalatzen dira. Muga aldatzeko motaren, talka blokeetan pistoi hagaxketan instalatzen dira eta mugak etengailuak (adibidez, bidai-etengailuak eta kontrol mekanikoko balbulak) pistoiaren mugimenduaren mugimenduen bi muturretan instalatzen dira pistoiaren mugimenduaren kolpea hautemateko. Harremanetarako etengailua da.		1) Diseinu, instalazio, arazketa eta mantentze lanaren lan karga handia da. 2) Instalazio espazioa handia da 3) Kostua altua da. 4) gaizki erabiltzen bada, bizitza laburra da. 5) eremu magnetikoek eraginik ez izatea

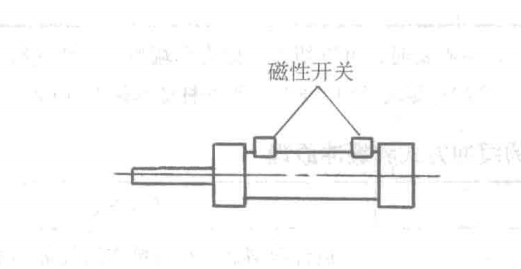

Etengailu magnetikoa: etengailu magnetiko mota bi etengailu magnetikoak zuzenean instalatzea da zilindroaren gorputzaren posizio desberdinetan, airearen zilindroaren mugimenduaren kolpea hautemateko. Kontaktu gabeko etengailua da.		1) Diseinu eta instalazio denbora asko aurreztea, arazketa erraza 2) Instalazio espazio txikia 3) Kostua asko murrizten da, eranskin gutxiagorekin. 4) Fidagarritasun handia, bizitza luzea eta ekintza posizioen errepikapen ona ditu. Ez dago eraginik inpaktu mekanikoko kalteen arazorik, eta hauts sendoak, ur eta olioarekiko erresistentzia gaitasunak ditu. 5) Erraza da elkarrekin kontrol pneumatiko elektrikoa lortzea 6) Neurri magnetikoen aurkako eremu magnetiko sendoetan hartu behar dira
