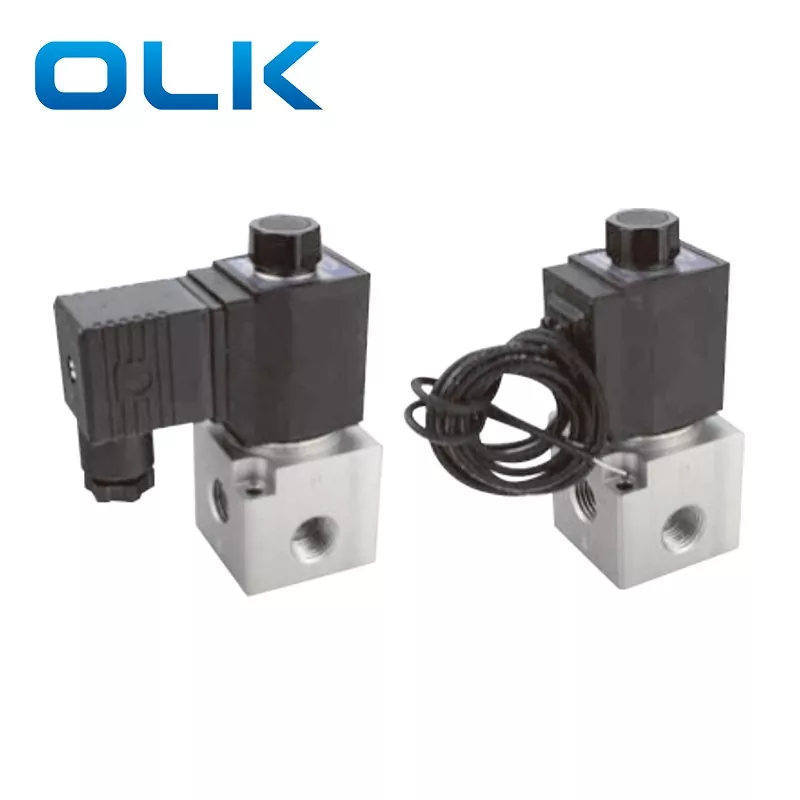

3V3 fluxu handiko solenoide balbula 2 posizioko eta 3 bideko balbula bat da, ekintza zuzeneko diseinua duena, pilotu-balbulak baino erantzun azkarragoa eta kommutazio-maiztasun handiagoa eskaintzen duena. Bere aluminiozko aleazioko gorputz sendoak aire-fluxu handia eta presio handiagoa onartzen ditu, eta hutseko aplikazioekin ere erabil daiteke. Solenoide bobina aukeren artean DC12V, DC24V, AC110V edo AC220V daude, funtzionamendu egonkorra eta sentikorra bermatuz.
3V3 fluxu handiko solenoide balbula hau 3 modu egokia da sistema pneumatiko ertain edo handietarako, batez ere elkarrekin lan egiten duten hainbat zilindroetarako edo aire-fluxu handia behar duten sistemetarako. Bere normalean itxia (NC), normalean irekia (NO) eta solenoide bikoitzeko konfigurazioek ezin hobea da automatizazio-lerroetarako, ontziratzeko makinetarako, inprimatzeko ekipoetarako eta elikagaiak prozesatzeko makineriarako. Bere erantzun azkar eta zehatzak 3V2 bezalako balbula txikietatik bereizten du.
1.Ekintza zuzeneko egitura kommutazio sentikorrarekin.
2.Normalean itxita (NC) eta normalean irekia (NO) motak eskuragarri daude.
3.Itzateko diseinu koaxiala zigilatzeko eta fluxu handirako.
4.Ez da lubrifikaziorik behar.
5.Eskuz gainditzea erraz instalatzeko eta probatzeko.
6.Multiple tentsio estandar aukerak eskuragarri.
|
Eskaera kodea |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Eredua |
Kodea |
|
Portuaren tamaina |
Lubrifikazioa |
Tentsio estandarra |
Sarrera elektrikoa |
Hari mota |
|
|
3V:2 posizioa 3 bide |
3:3 seriea |
|
08:G1/4 |
11 mm²(Cv = 0,62)
|
A: AC220V |
Hutsik: ZURE mota |
Hutsik: G
|
|
|
|
|
|
|
EZ: normalean irekita |
B: DC24V |
I: Lerro mota |
T:NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Eredua |
0–0,7 MPa |
|
Lan ertaina |
Airea (40 μm edo gorago iragazkiarekin iragazita) |
|
Aktore Mota |
Zuzeneko Antzezpena |
|
Portuaren tamaina* |
G1/4 |
|
Posizioa eta Bidea |
2 Kokatu 3 bide |
|
Eremu Eraginkorra |
11 mm²(Cv = 0,62) |
|
Lubrifikazioa |
Ez da beharrezkoa |
|
Funtzionamendu-presio-tartea |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Froga Presioa |
1,5 MPa (215 psi) |
|
Funtzionamendu-tenperatura (℃) |
-20 ~ 70 |
|
Gorputzaren Materiala |
Aluminiozko aleazioa |
|
Tentsio estandarra |
AC220V AC110 AC24V DC24V DC12V |
|
Tentsio Gama |
AC: ±% 15 DC: ±% 10 |
|
Energia-kontsumoa |
AC: 10VA DC: 6.5W |
|
Babes Klasea |
IP65 (DIN40050) |
|
Isolamendu-maila |
B Maila |
|
Konexio mota |
DIN entxufe mota/line mota |
|
Min.Escitazio Denbora |
0,05 seg |
|
Elementua |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Lan ertaina |
Airea |
Airea,Ura,Olioa |
Airea |
Airea |
|
Hasierako egoera: |
NC |
NC/EZ |
EZ/NC |
EZ/NC |
|
Aktuazio Mota |
Zuzeneko Antzezpena |
Zuzeneko Antzezpena |
Zuzeneko Antzezpena |
Zuzeneko Antzezpena |
|
Portuaren tamaina |
M5;G1/8 |
F: DC12V |
F: DC12V |
G1/4 |
|
Posizioa eta Bidea |
3 Portua 2 Posizioa |
2 Portua 2 Posizioa |
3 Portua 2 Posizioa |
3 Portua 2 Posizioa |
|
Lubrifikazioa |
Ez da beharrezkoa |
Ez da beharrezkoa |
Ez da beharrezkoa |
Ez da beharrezkoa |
|
Lan-presioa |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Froga Presioa |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Orifizioaren Tamaina |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (aire fluxu handia) |
G: Zein da 3V2 eta 3V3 solenoide balbularen arteko desberdintasun nagusia?
A: 3V2: erdiko fluxua, kontrol sistema pneumatiko txikirako egokia
3V3: fluxu handikoa, zilindro anitzeko edo fluxu handiko aplikazioetarako egokia.
Egituraren aldea: 3V3-k gorputz handiagoa du eta presio eta fluxu handiagoak maneiatu ditzake.
G: Zein da 3V3 solenoide balbula orifizioaren tamaina?
A: 3V3-08 balbula-orifizioaren tamaina 11 mm-koa da
G: Zein produktu ordezkatu ditzake OLK 3V3?
A: OLK 3V3-k AIRTAC 3V3 serieko solenoide balbulak ordezkatu ditzake funtzio berdinarekin eta antzeko zehaztapenekin.
