Oro har,PU hodiagasa garraiatzeko aire-konpresoreetan instalatzen dira. Funtzionalki hitz eginez, ura eta beste likido batzuk ere garraiatu ditzake, baina PU hodien korrosioarekiko erresistentzia ez da bereziki indartsua.
Eskuragarri dauden ekipoak: ekipamendu pneumatikoak, aire konpresoreak, tresna pneumatikoak, aire-ponpa, aire-zilindroa, ebaketa-makina, ihinztatzeko ekipoak, soldatzeko ekipoak, robot industriala, ontziratzeko makina, ingurumena kontrolatzeko ekipoak, hezegailua, hautsa kentzeko ekipoak, aireztapen-sistema, spray-sistema, hozte-ekipoak. Laborategiko eta medikuntzako ekipoak: laborategiko tresnak, analizagailuak, gas medikoen ekipoak, aire-laginak. Ibilgailuak eta Makineria: Automobilgintza Mantentzeko Ekipamendua, Esekiketa Pneumatikoko Sistemak, Nekazaritzako Makineria Automatizazio Ekoizpen Ekipamendua: Muntaketa Lineak, Garraio Sistemak, Proba Ekipamendua Beste Ekipamendua: Edariak Betetzeko Makinak, Elikagaiak Prozesatzeko Ekipamendua, Globo Puzgailuak, Sandblasting Ekipamendua.
PU aire mahuka Automatizazio Ekipoetan oso erabilia.
| PU (poliuretanozko hodia) | PA (nylonezko hodia) | PE (polietilenozko hodia) | Gomazko hodia | Txirikorda sendotutako mahuka | Hodi ultra malgua | PU mahuka laua | |
| Ezaugarriak: | Gehien erabiltzen den aire-mahuka, oso malgua Azalera ona, leuna, barne-erresistentzia txikia. | Gogortasun handia, zurruntasun ona, forma mantentzeko gai | Material biguna, erdi gardena, kostu baxua. | Kautxu naturalez edo sintetikoz egina eta txirikordatutako geruza batez sendotua | PU edo nylonezko hodiak poliester, aramida-zuntz edo altzairu herdoilgaitzezko alanbre txirikordatutako errefortzu-geruza batekin, presio-erresistentzia eta erresistentzia mekaniko hobeak eskaintzen dituena. | Material eta prozesu bereziak erabiliz, malgutasunak PU hodien ohikoena gainditzen du | Hodiaren gorputza laua da, eta hainbat hodi paraleloan integra daitezke. |
| Abantaila | Malgutasun ona, higadura-erresistentzia, tortsio-erresistentzia, arina, bobinatzeko eta instalatzeko erraza | Presio handiko erresistentzia, tenperatura altuko erresistentzia (gehienez 110 ° C), olio eta erresistentzia kimiko bikaina eta ez da erraz oxidatzen | Prezio merkea, tenperatura baxuko erresistentzia ona eta korrosioarekiko erresistentzia (azidoa, alkalina). | Elastikotasun bikaina, bibrazioak xurgatzen ditu eta eguraldiarekiko erresistentzia handia du. | Presio-erresistentzia oso altua (hodi arruntak baino hainbat aldiz handiagoa), hedapenaren aurkakoa eta pultsu errendimendu ona | Oso biguna, makurtze-erradio oso txikiarekin, behin eta berriz makurtzeko nekearekiko erresistentea eta ez da korapiloak hausteko erraza. | Espazioa aurreztea, txukuna eta ederra, aire-iturri anitz kudeatzeko erraza eta korapilatzea ekiditeko. |
| Desabantaila | Tenperatura handiko erresistentzia errendimendua batez bestekoa da (normalean -10 ° C ~ + 60 ° C), eta olioaren eta erresistentzia kimikoa ez da nylonezko hodiak bezain ona. | Malgutasun eskasa, erraz hauskorra tenperatura baxuetan eta tolestu instalaziorako espazio handia behar du. | Presio-erresistentzia eskasa, tenperatura altuen aurrean ez erresistentea, zahartzeko joera duena eta higadura erresistentzia ahula. | Izugarri handiak, barruko hormaren erresistentzia handia eta zahartze erraza dutenak, plastikozko hodiek sistema pneumatiko modernoak ordezkatu dituzte pixkanaka. | Malgutasuna gutxitzen da, tolestura-erradioa handitzen da eta prezioa garestitzen da. | Prezioa altuagoa izan ohi da, eta presio-erresistentzia zehaztapen bereko hodi arruntena baino apur bat txikiagoa izan daiteke. | Tolesturaren norabidea mugatua da (noranzko laurantz bakarrik oker daiteke), eta prezioa nahiko altua da |
| Aplikazio tipikoak: | Unibertsaltasun sendoena, ekipo pneumatikoen gehiengo zabala konektatzeko egokia, batez ere maiz mugimendua eta okertzea eskatzen duten egoeretan, hala nola, beso robotikoak eta gailu mugikorrak. | Instalazio finkoa, olioaren eta tenperaturaren erresistentzia behar den tokian, hala nola makina-erremintaren inguruko hodiak, automobilgintzaren fabrikazioa eta tenperatura altuko ekipamenduak. | Presio baxuko gas-bideetarako aldi baterako konexioetarako egokia da, edo eremu kritikorik gabekoetarako, hala nola ura eta nekazaritza ureztatzea. Zirkuitu nagusietarako zirkuitu pneumatikoetan gutxiago erabiltzen da. | Batez ere ekipamendu astunetarako, eraikuntzarako makineriarako eta malgutasun eta bibrazio erresistentzia handia behar duten kasuetarako erabiltzen da. | Presio handiko sistema pneumatikoetan, aire-konpresoreen irteeran, distantzia luzeko gas-hornidura nagusiko hodietan eta presio pultsuak maiz sortzen diren egoeretan erabiltzen da. | Arrosta-katea (Tank-katea) robotaren gorputzaren barruan, maiztasun handiko mugimendu birakaria jasaten duena, eta malgutasun oso handia behar duten ekipoak. | Exekuzio-osagai anitz dituzten gailuen gas-ibilbidearen laburpena, hala nola lan-estazioetatik, balbula-uharteak eragingailuetara zentralizatutako hoditeria. |
Poliuretanozko hodia (PU) Hodia lau koloretan dago: urdina, gardena, gorria eta urdina. Erosoa da gailu pneumatikoetan lan-hodia bereiztea eta konektatzea. Zehazki, enpresa bakoitzaren zehaztapen estandarren araberakoa da. Esaterako, enpresa batzuek hodi gardenak behar dituzte hutsean egiteko, hodi urdinak aire sarrerarako eta hodi laranjak aire irteerarako, hodi desberdinak bereizteko eta aire-zirkuituaren mantentze-lanetan arazoak konpontzeko eta kokatzea errazteko.
Lehenik eta behin, badakigu PU aire-mahurraren tamainak emari-abiadura zehaztu dezakeela. Hodi pneumatikoa zenbat eta handiagoa izan, orduan eta fluxu-ahalmen handiagoa izango du, eta horrek aire-zilindroaren funtzionamendu-abiadurari eragiten dio.

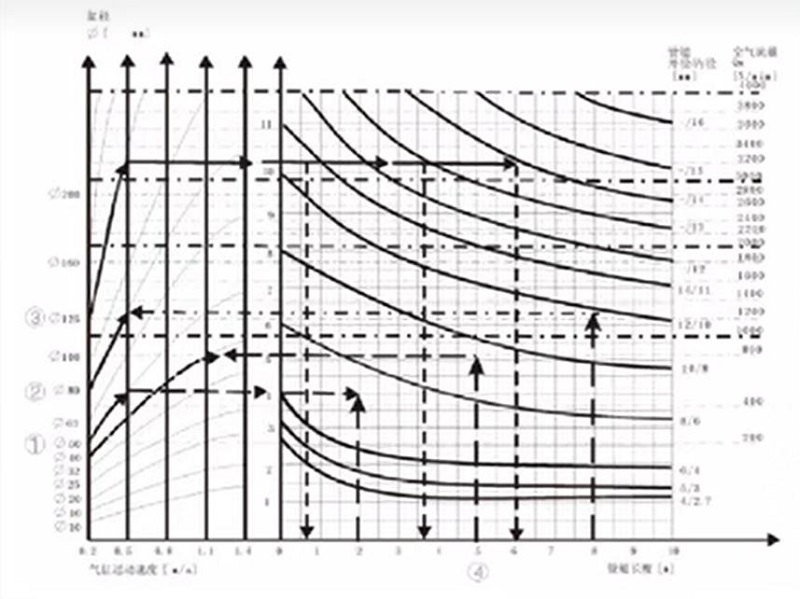

Zorrotz esanda, aukeraketa egiterakoan, kalkulurako, trazua, minutuko ibilaldi kopurua, zilindroaren diametroa eta abar bezalako parametroak sartu behar ditugu. Hala ere, esperientzia garrantzitsuan oinarrituta, zilindroen zehaztapen desberdinak gomendatzen dira aire-lerroen hodiari dagozkion zehaztapenekin.
| Aire zilindroaren zulamenaren tamaina (mm) | Hodiaren tamaina (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Balbula funtzionatzeko kanalizazio nagusiak hodi apur bat handiagoak aukeratu ditzake (ez du aire-kontsumo gehigarririk ekarriko, beraz, ez da kostu gehigarririk izango funtzionamenduan).
2. Dena den, balbula eta zilindroaren arteko hodia ondoko printzipio hauen arabera optimizatu behar da: hodiaren diametroa txikiegia bada, zanpatu egingo da, eta horrela zilindroaren abiadura mugatuko da; Hala ere, hodiaren gehiegizko diametroak geldialdia eragin dezake, eta, horrela, aire-kontsumoa eta betetze-denbora areagotzen dira.
3. Bihurtze-erradioa kontuan hartu behar da, eta oso garrantzitsua da makurdura-erradioa egiaztatzea arraste-katea erabiltzean.
PU tutuek normalean 10 kg/cm² inguruko lan-presioa izaten dute giro-tenperaturan, nahiz eta tamaina eta modeloaren arabera alda daitekeen. Presio handiko aplikazioetarako, PU txirikordadun hodi indartuak aukera hobea da. Hiru geruzako diseinuarekin eraikita dago (kanpoko PU, erdiko poliester txirikordazko errefortzua eta barneko PU), presioarekiko erresistentzia eta iraunkortasun handiagoak eskainiz. Gainera, PU hodi mota hau airea zein ura transferitzeko egokia da.
Hautapen-printzipioa: Lehertze-presioa ≥ 3 × lan-presioa

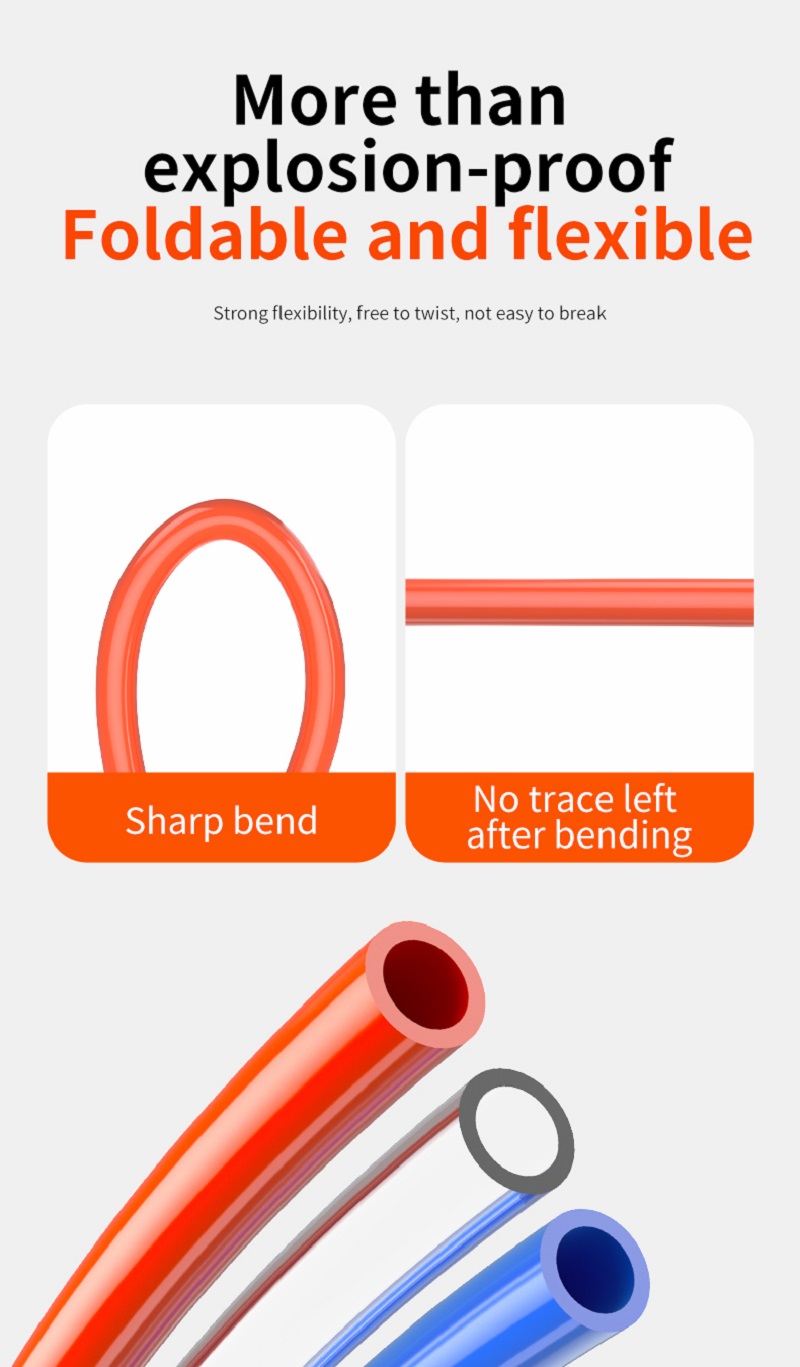

PU hodien malgutasunak zeregin garrantzitsua du instalazio-espazioan eta ekipoen mugimenduan, batez ere 6 mm eta 8 mm-ko PU hodiak bezalako tamaina desberdinak erabiltzen direnean. Diametro txikiagoek 6 mm-ko PU hodiek bezalako makurtze-erradio estuagoa eskaintzen dute, eta espazioa mugatua duten kontrol-panel edo automatizazio-sistema txikietan instalazio trinkoetarako aproposa da. Aitzitik, 8 mm-ko PU tutuek aire-fluxuaren ahalmen handiagoa eskaintzen dute eta erreminta pneumatikoak edo makineria handiagoak bezalako aplikazioetan erabiltzen da, non malgutasuna eta fluxuaren errendimendua behar diren. Sistema dinamikoetan, hala nola, beso robotikoetan edo ontziratzeko makinetan, kalitate handiko poliuretanozko hodiek mugimendu leuna bermatzen dute kilikitu gabe, eraginkortasuna hobetuz eta zerbitzu-bizitza luzatuz. Tamaina egokia aukeratzeak zuzenean eragiten du sistemaren errendimenduan eta instalazioaren eraginkortasunean.
leunagoa, tolestuarekiko erresistentea, okertu ondoren azkar errebotatzeko gai dena, makurduran blokeatzeko joera gutxiagokoa, automatizazio-sistemetan espezializatua, ekipoak trabarik gabe bideratzea.
PU hodien gogortasuna 60A eta 95A artekoa izan ohi da, materialaren formula eta aplikazioaren arabera. 60APU hodialeuna eta tolesten erraza da, maiz mugimendua behar duten eszenetarako egokia; 95A PU hodia gogorragoa eta egokia da presio handia edo epe luzerako finkapena behar duten egoeretarako. Aukeratzerakoan, beharrezkoa da malgutasuna eta zurruntasuna orekatzea benetako beharren arabera.
①. Material erlazioa: poliuretanoko segmentu bigunen eta gogorren arteko erlazioak gogortasuna zuzenean eragiten du, eta erlazioa doitzeak hodiaren ezaugarriak alda ditzake.
②. Gehigarriak: zenbait betegarri edo plastifikatzaile gehitzeak gogortasuna nabarmen alda dezake, silizea gehitzeak, zurruntasuna areagotu dezakeena.
③. Ekoizpen prozesua: estrusio-tenperatura eta hozte-tasa bezalako prozesu-parametroek azken gogortasunean ere eragin sotilak izan ditzakete.
·Aplikazio dinamikoa: maiz okertzeko eszenatokietan (esaterako, beso mekanikoko gas hornidura), 60A eta 75A bitarteko mahukak aukeratzea gomendatzen da, nekearen pitzadurak saihesteko.
·Presio handiko ingurunea: 85A edo gehiagoko hodi gogorrak erabiltzea gomendatzen da presio handiko fluidoak garraiatzen direnean, konpresio erresistentzia bermatzeko.
Higadura-erresistentzia-baldintzak: Lurrean arrastaka edo marruskadura dagoen egoeretan, 80A inguruko gogortasun orekatua aproposa da.
①. Egiaztatu gogortasuna eta identifikatu 85-95A. Udan, 98A-ren gogortasuna ez da erraz biguntzen tenperatura altuetan; 95A neguan gogortasuna, negu hotzean erraz gogortzen ez dena. Bigunegia haserretzea erraza da; Gogorregia eta pitzadurarako joera
②. Lotu hodiaren horma uniformeki burbuilarik gabe. Atximurtzean ile hutsa edo ahurra badago, akastuntzat hartzen da
③. Egiaztatu elastikotasuna. 90 gradu okertu ondoren, segundotan errebote egingo du. Errebotea motela bada eta tolesturak geratzen badira, ez dira erabili behar
④. Egiaztatu barne-diametroa eta hautatu ekipoaren presioaren arabera dagozkion zehaztapenak. Barruko diametroa zuzena ez bada, potentzian eragina izango du
Konpresoreen aire konprimitua tenperatura handikoa da. Epe laburreko erabilera ondo dago, baina epe luzerako erabilerak hodiaren hantura edo lehertzea eragin dezake. Aire tankeekin, hozgailuekin eta aire-iragazkiekin erabiltzea gomendatzen da.
Tailerretan, PU hodiak maiz harilkatu, arrastatu egiten dira eta likido korrosiboekin kontaktuan egon daitezke. Faktore hauek hodiaren gainazala kaltetu dezakete, zahartzea bizkortu eta zerbitzu-bizitza laburtu dezakete. Ordeztu hodiak garaiz edo erabili presio handiko PU txirikordatutako OLK hodiak.
Spray-pinturak tenperatura altuak, pintura korrosiboak eta hodiak presiopean tiratzen ditu, eta horrek lehertu egin dezake. Jarraitu hodiaren presio-tenperatura-taulari, mantendu presioa segurtasun-mugetan eta kontuan hartu OLK presio handiko txirikordatua erabiltzea.PU hodiak.
Konexio zuzen arruntak, bihurguneak eta tees guztiak konekta daitezke
Bai, hodi pneumatikoaren kolorea eta bertan dauden markak pertsonaliza daitezke
