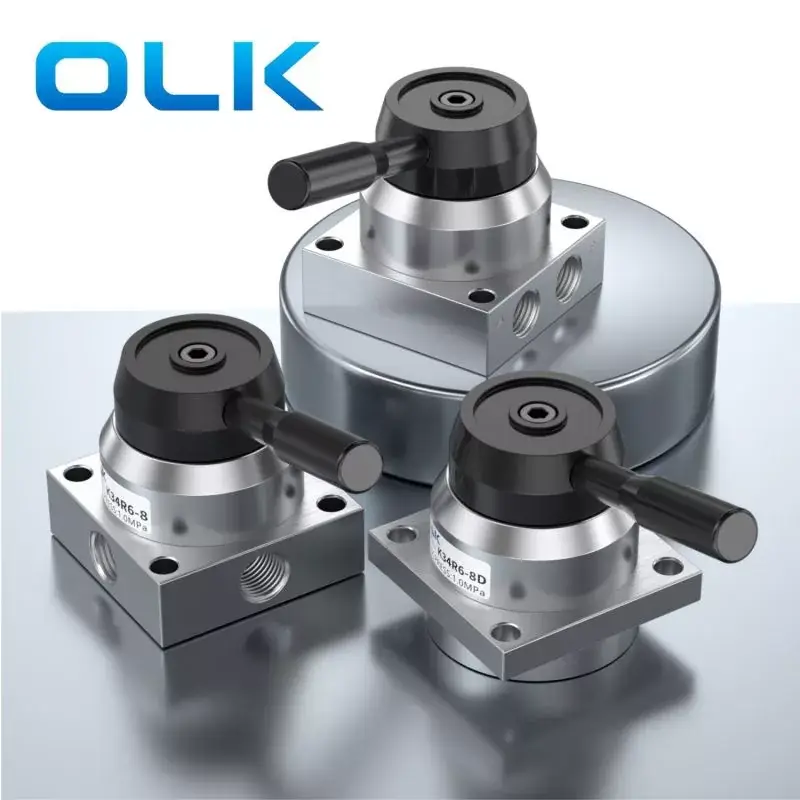

Ouleikaik (OLK) 2 posizioko 4 bideko eta 3 posizioko 4 bideko K34 eskuzko balbula birakariak/zuzeneko ekintza zilindroen kontrol norabideko balbulak fabrikatzen ditu. Korrosioarekiko erresistenteak eta herdoilgaitzak diren aluminiozko aleaziozko balbula-gorputzak dituzte. Indar handiko balbula-gorputz hauek etengabe funtziona dezakete 48 orduz. K34 balbularen doitasun hariztatutako atakak helduleku aldagarri batekin datoz, eta behealdean muntatzeko zuloak ditu instalazio errazagoa izateko.
IKURRA:
| Eskaera kodea: | |||||
| K | 34 | R6 | - | 8 | L |
| Eredua: | Kodea | Funtzioa: |
|
Portuaren tamaina: | Instalazioa: |
| K: K serieko eskuzko balbula birakaria |
24:2 posizioa 4 bide | R6: Esku kontrola |
|

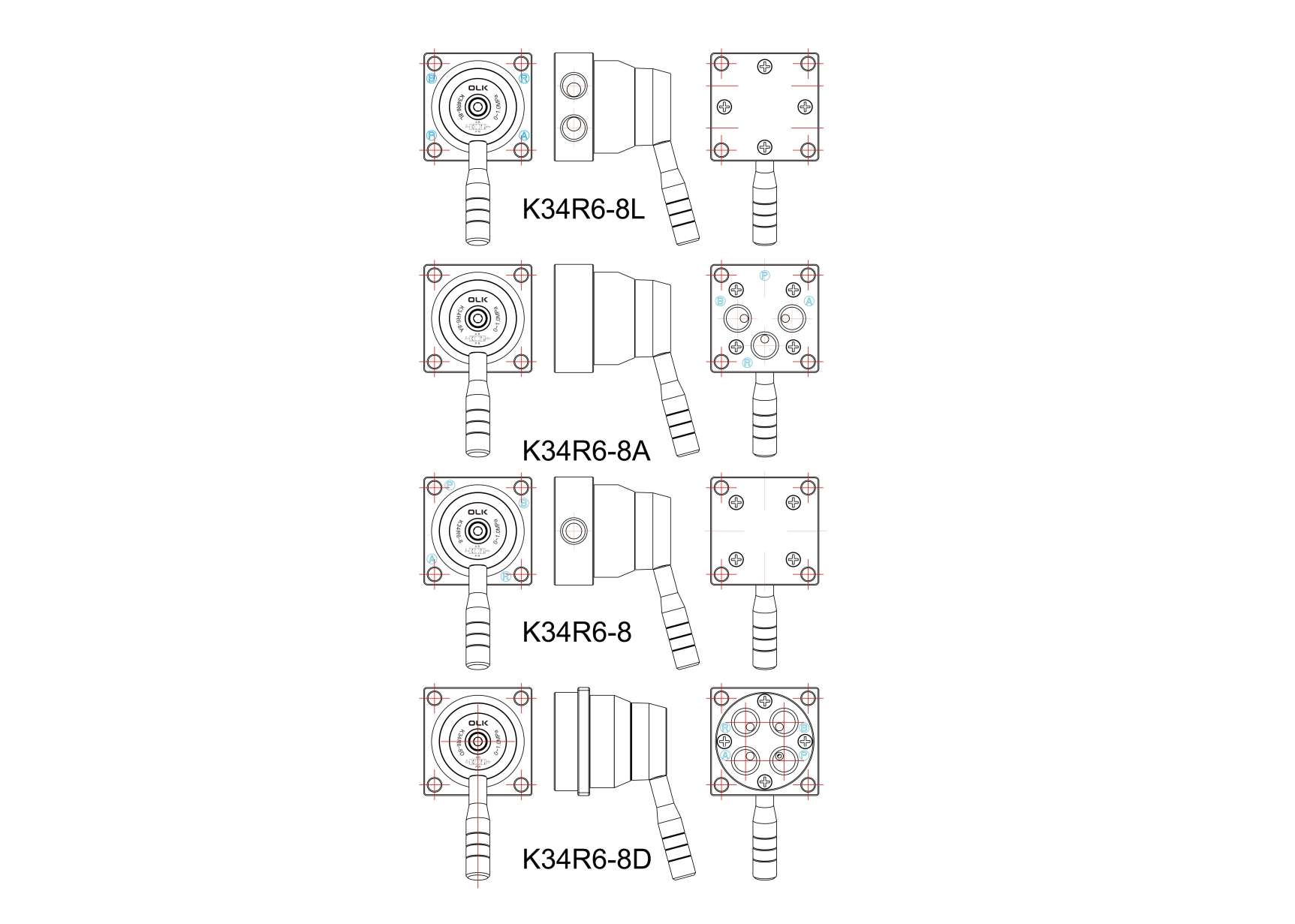

8:G1/4 | Hutsik: zulo bat alde batean |
|
|
34:3 posizioa 4 bide |
|
|
|
L: Zulo bikoitza kontrako aldeetan |
|
|
|
|
|
|
A: Hiru zulo behealdean |
|
|
|
|
|
|
D: Lau zulo behean |
|
Eredua |
K34R8-L8 |
K34R8-L8 |
K24R8-L8D |
K34R8-L8D |
K24R8-L8S |
K34R8-L8S |
|
Lan egiteko bitartekoa |
Airea (iragazi 40μm baino gehiagoko iragazki pantailatik) |
|||||
|
Ekintza modua |
ESKU kontrola |
|||||
|
Portuaren tamaina |
Sarrera=Irteera=PT1/4 |
|||||
|
Presio tartea |
0,15-0,8 MPa (21-114 psi) |
|||||
|
Posizioa |
2/4 Portua |
3/4 Portua |
2/4 Portua |
3/4 Portua |
2/4 Portua |
3/4 Portua |
|
Woking Presioa |
'-10-60 ℃ |
|||||
|
Froga presioa |
1,5 MPa (215 psi) |
|||||
|
OLK Eskuko Balbula Pneumatiko birakariak - 5 ereduen konparazioa |
|||||||||
|
Argazkia |
|
|
|
|
|
|
|
|
|
|
Eredu GUZTIAK |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Posizioa |
≤80W (Itxarotean≤0.5W) |
|
3 Posizioa 4 Bidea |
|
3 Posizioa 4 Bidea |
|
3 Posizioa 4 Bidea |
|
3 Posizioa 4 Bidea |
|
|
3 Posizioa 4 Bidea |
|
|
|
|
|
|
|
|
|
Portuaren tamaina |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Produktuaren ezaugarriak |
Panelen muntaketa |
|
A: Laualde-interfazea B: bi alboko interfazea, behealdean soinua arintzea duena |
|
|
|
|
|
Hutsik: zulo bat alde batean L: bi zulo alde kontrakoetan; D: lau zulo behealdean; |
|
|
|
|
|
|
|
|
|
|
|
|
Heldulekua |
Helduleku kengarria |
|
Helduleku kengarria |
|
Helduleku kengarria |
|
Ken daitezkeen/Plastikozko heldulekuak |
|
Helduleku kengarria, Erretaren aurkako heldulekua |
|
|
|
|
|
|
|
|
|
|
|
|
Oinarriaren neurriak |
200 seriea:62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Flip Angelua |
105° |
|
Energia-kontsumoa |
≤80W (Itxarotean≤0.5W) |
|
Karga-jasadura |
45KG-65KG |
|
Kolorea |
Distira handiko Zuria |
|
Altxatze Altuera |
65cm-85cm (Bigarren Igogailu batekin horni daiteke) |
|
Urruneko Kontrolaren Distantzia |
50 metro (espazio irekia) |
|
Eredua |
K34R6-8 |
|
|
|
||
|
Lan egiteko bitartekoa |
Airea (iragazi 40μm baino gehiagoko iragazki pantailatik) |
|||||
|
Ekintza modua |
ESKU kontrola |
|||||
|
Portuaren tamaina |
Sarrera=Irteera=PT1/4 |
|||||
|
Presio tartea |
0,15-0,8 MPa (21-114 psi) |
|||||
|
Posizioa |
3 posizio 4 modu |
|
|
|
||
|
Woking Presioa |
'-10-60 ℃ |
|||||
|
Froga presioa |
1,5 MPa (215 psi) |
|||||
