5 modu 4n310-08 plaka solenoide balbula

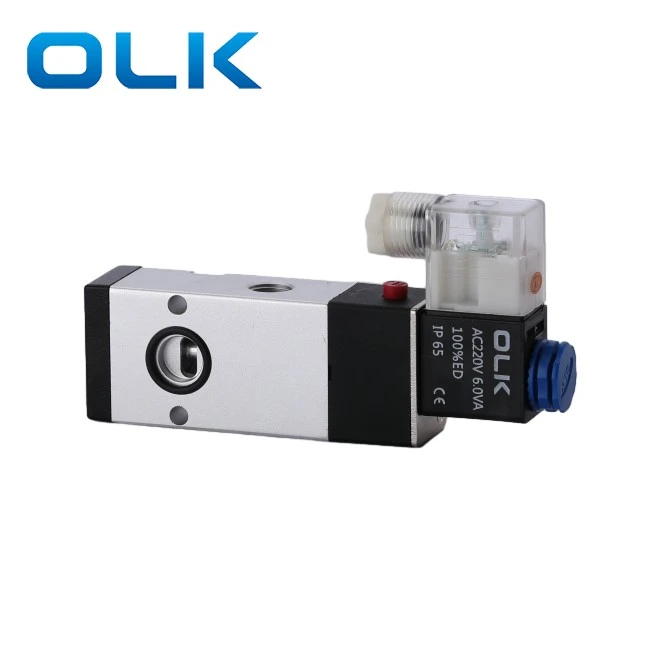

OLK 2POSITION 5 Way 4N310-08 Plaka Solenoide Balbula Haria da G1 / 4 portuaren tamaina.4N310-08 Balbula Bizkarreko Aireko Outlet diseinu bat da, instalazio malguak eta espazioa aurrezteko aukera ematen duena, erantzun abiadura eta sistemaren egonkortasuna modu eraginkorrean hobetzeko, eraginkortasunez hobetzeko.

4N310-08 modua tresna-estalki zilindro sistemarako da zehazki, maiztasun handiko aldaketetarako eszenatokietarako egokia da. CNC Makina Erreminta eta Mekanizazio Zentroak bezalako automatizazio-ekipoei eskainita dago.

5 Way 4N310-08 Plaka Solenoide Balbula Produktuen ezaugarriak:

Diseinu dedikatua labana zilindro / zintzilikatzeko zilindroarentzat

Aireko aireztapena atzeko aldean, egitura trinkoa

Aukerako tentsioa: AC220V / DC24V

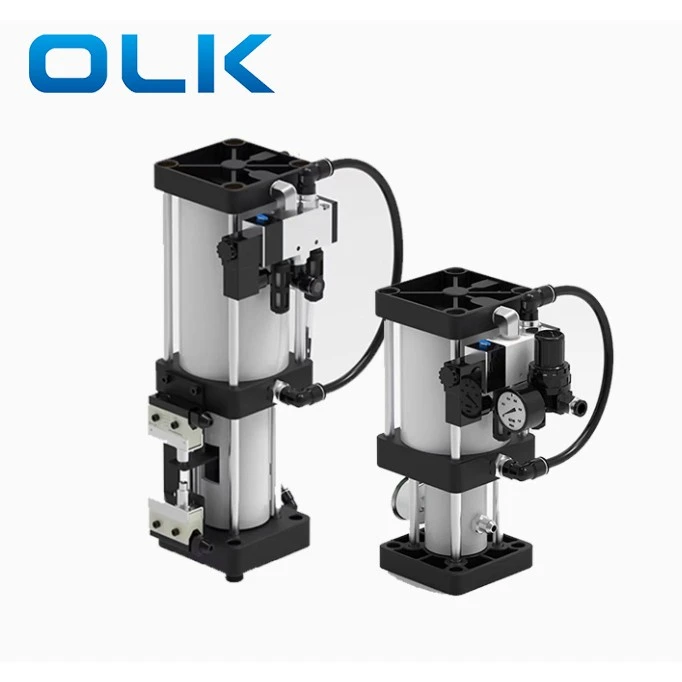

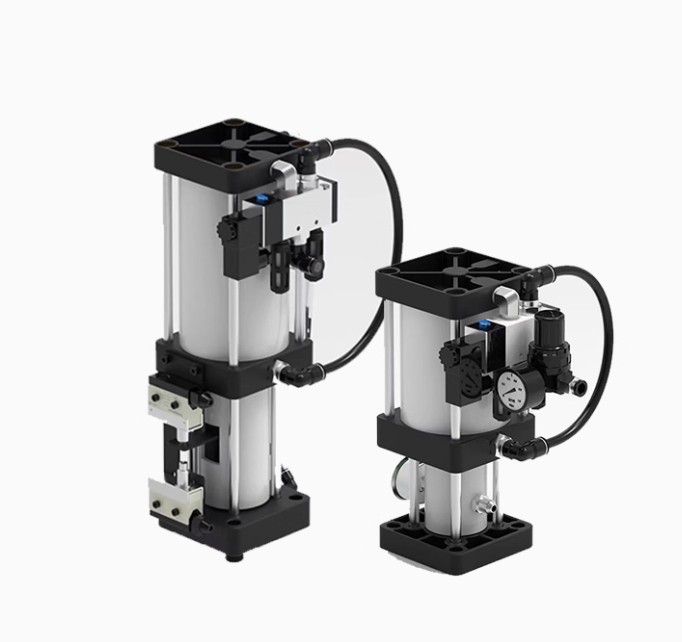

Tresna askatzeko zilindroa (TRC) ikuspegi orokorra

Tresna askatzeko zilindroa bereziki erabiltzen da CNC Makina-ardatzetarako tresnak askatzeko. Zilindro honek "presioaren transmisio berdineko likidoen printzipioa erabiltzen du. Tresna CNC ardatzari lotzeko behar den indar handia ahalbidetzen du. Zilindroa da: Aire Zilindroa, 5 bidezko 2 posizioa 4N310 Solenoide Balbula, Olio urtegia eta mikro etengailuak.

Tresna askatzeko zilindroaren instalazio oharrak

Bizkarrezurreko bertikaletarako, konpondu zilindroa parentesi batekin eta instalatu bertikalki ardatz-kutxaren gainetik.

Makila horizontaletarako, mantendu olio kopa bertikala eta zilindroaren gorputza baino handiagoa.

Petrolio kopa aurrez aurre egon behar da, airea zilindrotik ihes egiteko.

Tresna askatzeko zilindroaren instalazio pausoak

Desaktibatu makinaren potentzia (panela eta armairua) eta aire hornidura.

Kendu ardatz kutxa estalkia. Deskonektatu aireko hodiak solenoide balbulatik.

Desaktibatu plastikozko intxaurra solenoide bobinaren gainean (ez kendu kableak behar bezala markatuta egon ezean).

Deskonektatu hariak goiko eta beheko mugako etengailuetatik (Markatu arretaz).

Kendu zilindro zaharra.

Instalatu zilindro berria eta konpondu torlojuekin.

Birkonektatu hariak eta aire hodiak. Ziurtatu:

Goiko mugaren etengailua sakatuta dago.

Beheko mugaren etengailua ondo doitzen da (tresna aldizkariarekin makinak egiteko, hau da segurtasunerako).

Instalatu ondoren, probatu tresna batekin. Egiaztatu tresneria eta clamp. Tresna aldizkaria duten makinetarako, proba tresna aldatu.

Tresna askatzeko zilindroen erabilera neurriak

· Zilindroa bertikalki edo horizontalki instalatu daiteke. Horizontaletarako, olio kopa aurrez aurre egon behar da.

· Aire hornidura garbia eta lehorra izan behar da, presioa gutxienez 6 kgf / cm².

· Kopako olio maila: gutxienez 1/5, gehienez 4/5.

· Egiaztatu 4N310 solenoide tentsioaren eta airearen presioa instalazioan zehar.

Ohigai

Zertarako erabiltzen da 4n310?

4N310 Tresna askatzeko zilindroetarako erabiltzen da.

AC vs dc bobina?

AC etxeko boterea da; DC korronte zuzena da.

Zer da botoia konexio zuloaren azpian?

Ihes portua eskuz aldatzen du.

Instalaziorako aholkuak?

Hodiak eta konexioak garbitu airearen zirkuituan sartzeko zikinkeria ekiditeko.

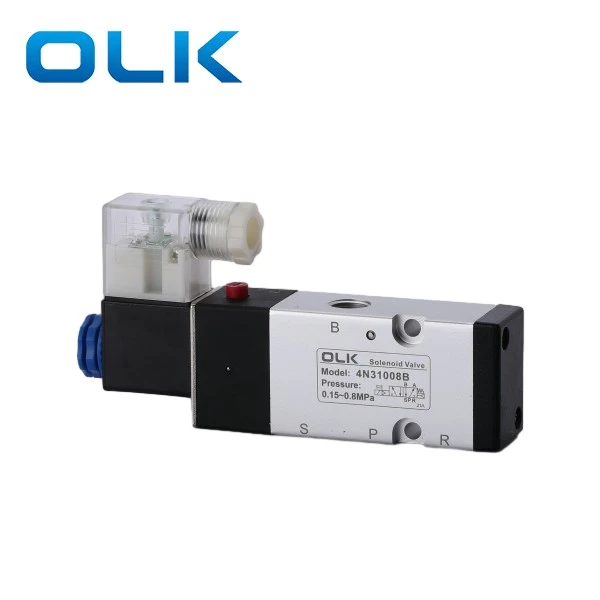

Zer da 4n310-08 portuaren tamaina?

Sarrera, irteera, agortzea: G1 / 4 haria; Alboko ihes zuloaren diametroa: 19 mm.
