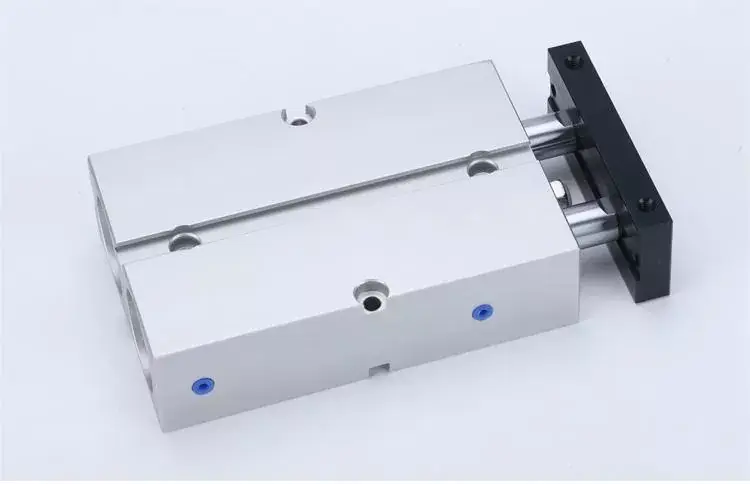

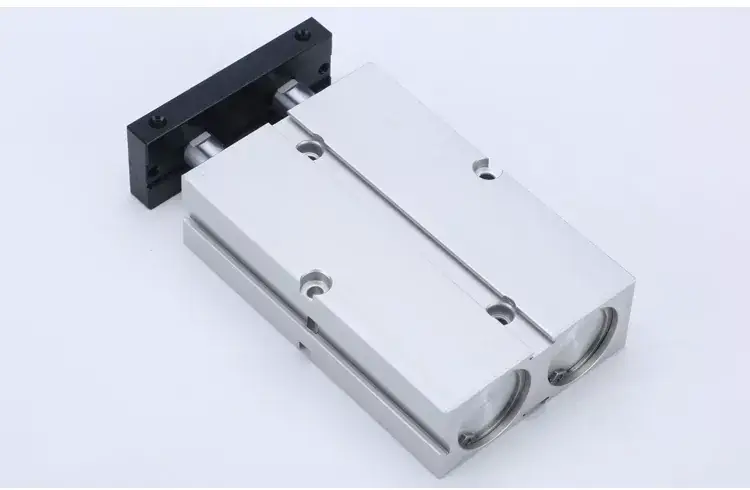

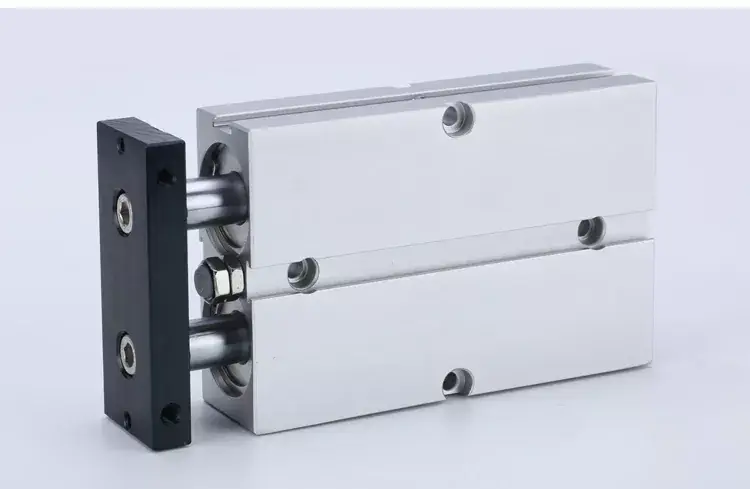

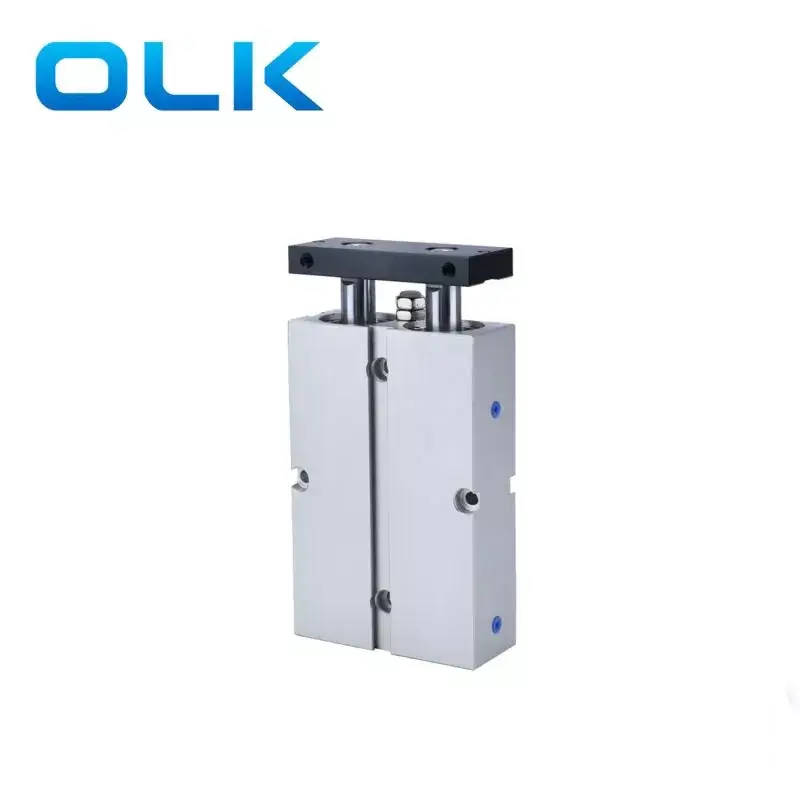

Gure fabrika TN serieko ardatz bikoitzeko zilindroa fabrikatzen espezializatuta dago. Ongi etorri Olkeko TN serieko ardatz bikoitzeko zilindroa erostea. Bezeroen eskaera bakoitza 24 orduren buruan erantzuten ari da. Olueikai (Olk) TN ardatz bikoitzeko zilindroak ardatz anitzen aldibereko kontrola ahalbidetzen du, mugimendu bide konplexuak eta ardatz anitzeko lankidetza lanak erraztuz.
Ardatz bakarreko zilindroak bereizita erabiliz, TN ardatz bikoitzeko zilindroak aktuazio ardatz anitz erabiliz, espazio aurrezteko kapsulatutako gorputz muntatzeko forma trinkoagoa da.
OLK hornitzaile pneumatikoak diseinu aurreratuarekin eta kontrol algoritmo optimizatuekin, energia-erabilera eraginkorra eta energia aurrezteko efektuak lortzen ditu, energia kontsumoa eta funtzionamendu kostuak murriztuz.
TNko ardatz bikoitzeko zilindroaren panel finkoak hiru aldeetan zuloak muntatu ditu, posizio anitzeko kargak erraztuz. Ardatz anitzen kontrol sinkroniko zehatza ziurtatzen du, ardatz bakoitzaren mugimendu sinkronikoa higidura-bide konplexuetan bermatuz.
1. enpresaren arauak betetzen ditu.
2. kapsulatutako gorputz instalazioa espazio-aurrezteko.
3. Zenbait tolestura eta tolestura erresistentzia edukitzea, alboetako kargak jasateko gai dena.

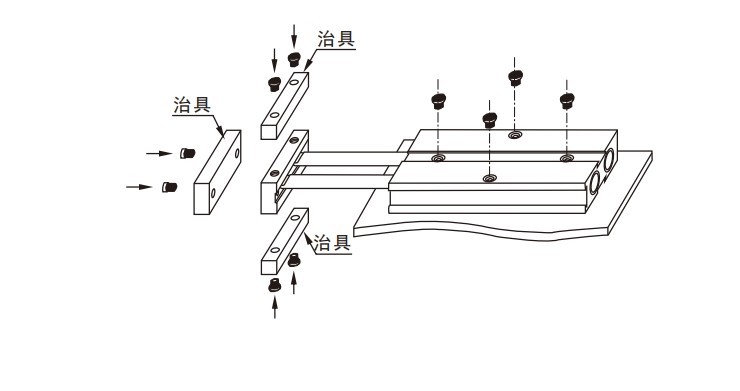

4. Plaka finkoaren hiru aldeetan zuloak muntatzeak posizio anitzeko muntaketa errazten du.
5. ERREGINA ERREGINA KOLOREKO TALLISIOAK GORPUTZAK Zilindroaren Egokitzapena eta Eraginaren Erliebea ahalbidetzen du.
6. Zilindro sorta hau estandar eranskin magnetikoekin hornituta daude, aukera ez-magnetikoak eskuragarri.
|
Neurri handiko tamaina (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Antzezpena modua |
Aktibo bikoitza |
|||||
|
Lan-euskarria |
Aire garbia |
|||||
|
Laneko presioa |
0,1-1,0 MPA (14-145SI) |
|||||
|
Presioaren froga |
1,5 MPA (215psi) |
|||||
|
Lan-tenperatura-tartea |
'-20-70 ℃ |
|||||
|
Lan-abiadura sorta |
30-500 |
|||||
|
Buffer modua |
Crash kuxina |
|||||
|
Erorizaketa zehaztasuna |
± 0,4 |
± 0,3 |
||||
|
Portuaren tamaina |
M5 x 0,8 |
PT1 / 8 |
||||
Biraketa ez-zehaztasunak zilindro finkoko plakaren angeluari egiten dio erreferentzia, zilindroa erabat atzera eginda dagoenean biratu daiteke.
Eskuragarri dauden haria motak NPT eta G. dira.
PS: TN serieko ardatz bikoitzeko zilindro guztiak imanekin.
TN serieko ardatz bikoitzeko zilindroaren sinboloa:
|
Agindu kodea |
||||||||
|
Tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
Eredu |
|
Neurri txikia |
|
trazatu |
|
Iman |
|
Hari |
|
TN: haga bikoitzeko zilindroa (antzezpen bikoitza), serie osoa imanarekin |
|
|
|
|
|
S: imanarekin |
|
Blank: PT haria |
|
|
|
|
|
|
|
|
|
T: npt haria |
|
|
|
|
|
|
|
|
|
G: G haria |
TN serieko ardatz bikoitzeko zilindroaren zehaztapen estandarra:
|
Neurri handiko tamaina (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Antzezpena modua |
Aktibo bikoitza |
|||||
|
Lan-euskarria |
Aire garbia |
|||||
|
Laneko presioa |
0,1-1,0 MPA (14-145SI) |
|||||
|
Presioaren froga |
1,5 MPA (215psi) |
|||||
|
Lan-tenperatura-tartea |
'-20-70 ℃ |
|||||
|
Lan-abiadura sorta |
30-500 |
|||||
|
Buffer modua |
Crash kuxina |
|||||
|
Erorizaketa zehaztasuna |
± 0,4 |
± 0,3 |
||||
|
Portuaren tamaina |
M5 x 0,8 |
PT1 / 8 |
|
|||
Biraketa ez-zehaztasunak zilindro finkoko plakaren angeluari egiten dio erreferentzia, zilindroa erabat atzera eginda dagoenean biratu daiteke.
Eskuragarri dauden haria motak NPT eta G. dira.
PS: Alltn serieko ardatz bikoitzeko zilindroa imanekin.
|
asperdua (mm) |
Pistoiaren haga diametroa (mm) |
Antzezpena mota |
Eremu eraginkorra (mm²) |
Airearen presioa (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Aktibo bikoitza |
Sakatu alde |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Sakatu alde |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Aktibo bikoitza |
Sakatu alde |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Sakatu alde |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Aktibo bikoitza |
Sakatu alde |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Sakatu alde |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Aktibo bikoitza |
Sakatu alde |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Sakatu alde |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Aktibo bikoitza |
Sakatu alde |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Sakatu alde |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Aktibo bikoitza |
Sakatu alde |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Sakatu alde |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
