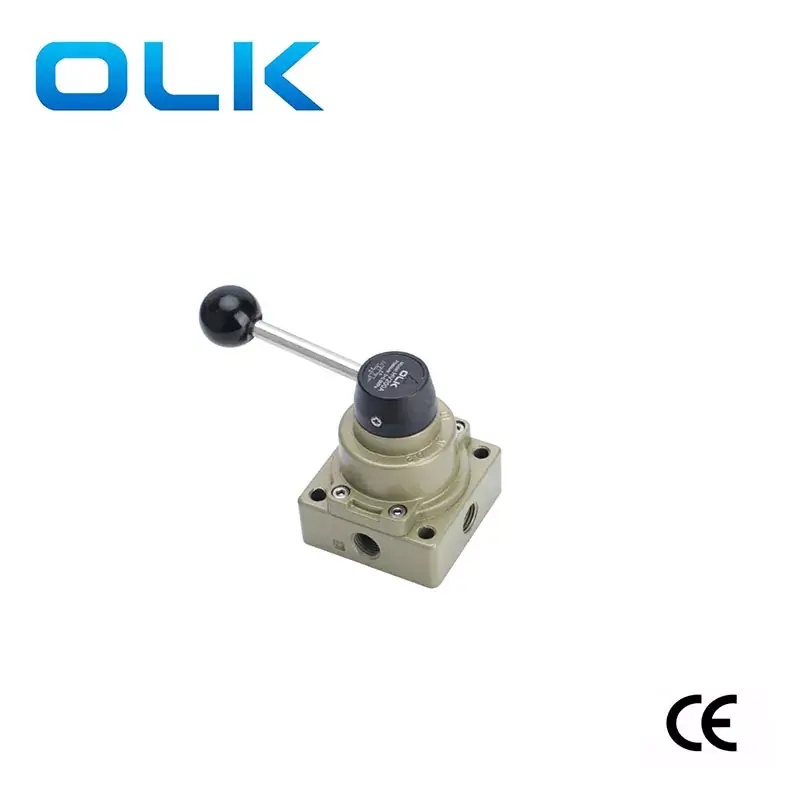

OULEIKai (OLK) HV200A / B Lau bidezko eskuz egindako balbulak eskuz funtzionatzen dira, balbularen heldulekua biratuz lortutako aire-bidearen aldaketarekin. Eragiketa errazak eta intuitiboak dira, energia hornidura gehigarririk ez izatea. HV200B 2/4 portuko balbulak beheko ihes-portuan egindako isilgailua du.
OLK HV200 serieko eskuzko balbula biratzeko 4 modu polifazetikoa eta egokia da sistema pneumatikoetarako. Errendimendu egonkorra, fidagarritasuna eta kostu-eraginkortasuna, sistema kontrol pneumatikoetarako aukera ezin hobea dira.
HV200 serieko balbula birakariak 4 moduak engranaje desberdinak zilindro ekintza desberdinak sortzen dituzte.
02 engranajera aldatuta dagoenean, B ihes atariak airea kaleratzen du, ihes-portuko irteerak eta zilindroa luzatzen da.
N engranajera aldatzean, A eta B ihes portuak itxita daude, eta zilindroak erdialdean gelditzen dira.
01 engranajera aldatzean, ihes-ataka batek airea kaleratzen du, B ihes portuko irteerak eta zilindroak atzera egiten du.
|
Agindu kodea |
|||||
|
Hv |
2 |
00 |
__ |
A |
08 |
|
Eredu |
segida |
|
|
Funtzionatu |
Portuaren tamaina |
|
HV: HV serieko eskuzko balbula birakaria |
2: 200 serie |
|
|
A: Quadrilateral interfazea |
08: RC1 / 4 |
|
|
|
|
|
B: B: bi aldeetako interfazea, soinuaren ardura behealdean |
|
|
Eredu |
HV200A-02 |
Hv230a-02 |
HV200B-02 |
HV230B-02 |
|
Lan-euskarria |
Airea (iragazi 40μm baino gehiagoko iragazkiaren pantailan) |
|||
|
Ekintza modua |
Eskuko kontrol |
|||
|
Portuaren tamaina |
Inlet = outlet = PT1 / 4 |
|||
|
Presio-tartea |
0,15-0,8MPA (21-114PSI) |
|||
|
Kokaleku |
2/4 portu |
3/4 portua |
2/4 portu |
3/4 portua |
|
Presioari eusten |
'10-60 ℃ |
|||
|
Presioaren froga |
1.5mpa (215psi) |
|||
|
Olk Eskuko Birakako Balbula Pneumatikoak - 5 eredu konparatzea |
|||||||||
|
Argazki |
|
|
|
|
|
|
|
|
|
|
Olk eredua |
4HV10/310/410/230/330/430 |
|
Hv200a / b |
|
HV-02/03/04 |
|
HV400-02 / 03/04 |
|
K34r6-8 / l / d |
|
Kokaleku |
2 4. postua |
|
3 4. postua |
|
3 4. postua |
|
3 4. postua |
|
3 4. postua |
|
|
3 4. postua |
|
|
|
|
|
|
|
|
|
Portuaren tamaina |
RC1 / 8,1 / 4,3 / 8,1 / 2,3 / 4 |
|
PT1 / 4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1 / 4 |
|
Produktuaren ezaugarriak |
Panel muntatzea |
|
A: Quadrilateral Interface B: bi aldeetako interfazea, behealdean soinuaren ardura duena |
|
|
|
|
|
Hutsik: zulo bat alde bakarrean l: kontrako aldeetako bi zulo; D: lau zulo behealdean; |
|
|
|
|
|
|
|
|
|
|
|
|
Helduleku |
Helduleku aldagarria |
|
Helduleku aldagarria |
|
Helduleku aldagarria |
|
Ez dira aldagarriak / plastikozko heldulekuak |
|
Helduleku aldagarria, eskalaren aurkako heldulekua |
|
|
|
|
|
|
|
|
|
|
|
|
Oinarriaren neurriak |
200 serie: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
Hv200a |
|
|
|
|
|
K34r6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34r6-8l |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34r6-8d |
|
|
|
|
|
|
|
|
|
|
|
|
Eredu |
HV300-02 |
HV330-02 |
Hv300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Lan-euskarria |
Airea (iragazi 40μm baino gehiagoko iragazkiaren pantailan) |
|||||
|
Ekintza modua |
Eskuko kontrol |
|||||
|
Portuaren tamaina |
PT1 / 4 |
PT1 / 4 |
PT3 / 8 |
PT3 / 8 |
PT1 / 2 |
PT1 / 2 |
|
Presio-tartea |
0,15-0,8MPA (21-114PSI) |
|||||
|
Kokaleku |
2/4 portu |
3/4 portua |
2/4 portu |
3/4 portua |
2/4 portu |
3/4 portua |
|
Presioari eusten |
'10-60 ℃ |
|||||
|
Presioaren froga |
1.5mpa (215psi) |
|||||
